报警器电路图-报警器的布局构成详解和道理详解等
信息来历：本站 日期：2018-01-02

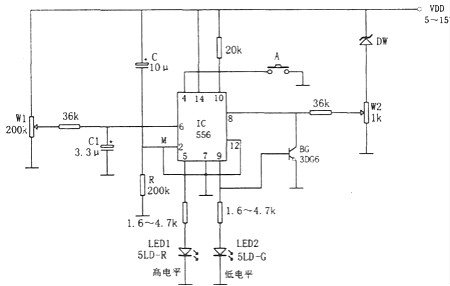

如图所示为电源电压高、低限报警电路。该报警器由高限报警电路和低限报警电路两部分构成。右边为低限报警电路：在电源电压靠近低限(但仍为一般)环境下，调理电位器Wz，使556 8脚电位稍大于1/3VDD。
当电源电压向下偏移使⑧脚电位降到小于l/3VDD)时，556 ⑨脚便产生翻转，输入高电平，从而使低限告警发光二极管LED2发光。同时，因晶体管BG与⑨脚相连，故管子饱和导通，响应又使8脚钳位于低电平。
稳压管Dw的稳压值应选择为稍低于2/3VDD值。 左边为高限报警电路：调理电位器W1，使电源电压在靠近高限电压(但仍为一般)环境下，556⑥脚电位稍高于l／3VDD值，此时左边电路输入(⑤脚)为低电平。当电源电压刹时降低时，因C1两头电压不能渐变，即C，的电压绝对556的基准电压(1／3VDD)变低，则电路产生翻转，⑤脚输入为高电平，此时高限告警二极管LED1发光，奉告超限。
图中A为复位开关。按下时，强迫复位，使电路输入低电平。 本电路合用于在电源电压动摇时实时发光报警、停止监督，从而保障直流电压不变度比拟高的场所。
