而本文首要论述操纵MOS管搭建的低本钱计划，完成电平的双向转换（本文给大师供给两个体例方法）
第一种体例：

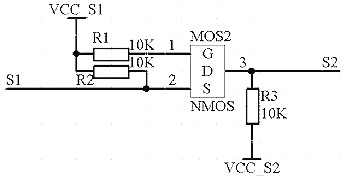

当你操纵3.3V的单片机的时辰,电平转换就在所不免了,常常会碰到3.3转5V或5V转3.3V的状况,这里介绍一个简略的电路,它可以或许完成两个电平的相互转换(注重是,双向的,不是单向的!).电路很是简略,仅由3个电阻加一个MOS管组成,电路图以下:
上图中,S1，S2为两个旌旗灯号端,VCC_S1和VCC_S2为这两个旌旗灯号的高电平电压.
别的限定前提为:
1，VCC_S1<=VCC_S2.
2，S1的低电平门限大于0.7V摆布(视NMOS内的二极管压降而定)
3，Vgs<=VCC_S1.
4，Vds<=VCC_S2
对3.3V和5V/12V等电路的相互转换,NMOS管挑选AP2306便可.道理相比简略,大师自行分解吧!此电路我已在多处操纵,结果很好.
电路说明以下：

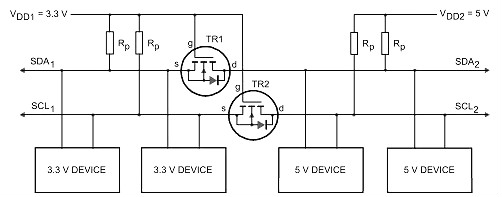

电平转换器的操纵
在电平转换器的操纵中要思考上面的三种状况：
“低电压”部分的总线线路颠末上拉电阻Rp 上拉至3.3V。 MOSFET 管的门极和源极都是3.3V， 以是它的VGS 低于阀值电压，MOSFET 管不导通。这就许可“高电压”部分的总线线路颠末它的上拉电阻Rp 拉到5V。 此时两部分的总线线路都是高电平，只是电压电平差别。
MOSFET 管的源极也变成低电平，而门极是3.3V。 VGS回升高于阀值，MOSFET 管初步导通。而后“高电压”部分的总线线路颠末导通的MOSFET管被3.3V 器件下拉到低电平。此时，两部分的总线线路都是低电平，并且电压电平不异。
MOSFET 管的漏极基底二极管“低电压”部分被下拉直到VGS 超出阀值，MOSFET 管初步导通。“低电压”部分的总线线路颠末导通的MOSFET 管被5V 的器件进一步下拉到低电平。此时，两部分的总线线路都是低电平，并且电压电平不异。
这三种状况闪现了逻辑电平在总线体系的两个方向上传输，与驱动的部分有关。状况1 履行了电平转换服从。状况2 和3 遵照I2C 总线规范的要求在两部分的总线线路之间完成“线与”的服从。
除3.3V VDD1 和5V VDD2 的电源电压外，还可以或许是比方：2V VDD1 和10V VDD2。 在普通操纵中，VDD2必需即是或高于VDD1（ 在开关电源时许可VDD2 低于VDD1）
第二种体例：

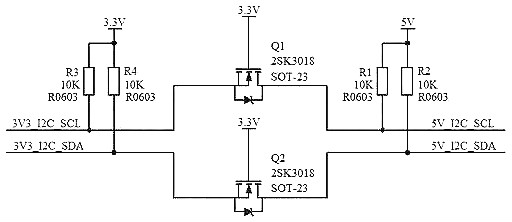

首要论述操纵MOS管搭建的低本钱计划，完成电平的双向转换，详细电路以下图示：
以下阐发其任务道理，因SCL与SDA两条歧路任务道理分歧，故拔取此中一条歧路停止阐发，以下分三种环境停止会商：

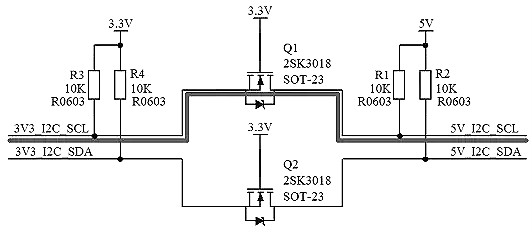

1）余暇状况：
则有：
|
|
3V3 12C SCL | MOS管 | 体二极管 | 5V 12C SDA |
| 余暇状况 | 3.3V | OFF | 反向载止 | 5V |

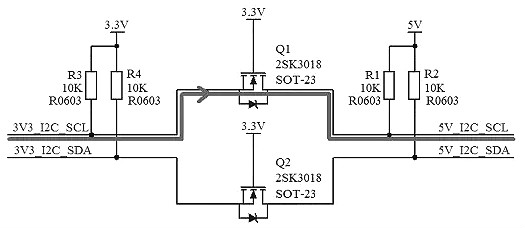

2）3.3V转5V：
则有：
|
|
3V3 12C SCL | MOS管 | 体二极管 |
5V 12V SDA |
| 3.3V转5V |
3.3V OV |
OFF ON |
反向载止 正向导通 |
3.3V OV |

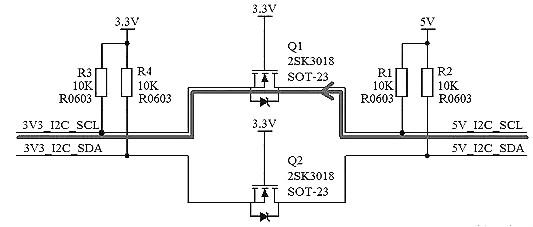

3）5V转3.3V：
则有：
|
|
5V 12C SCL | 体二极管 | MOS管 | 3V3 12C SCL |
| 5V转3.3V |
5V OV |
反向载止 正向导通 |
OFF 先OFF后ON |
3.3V OV |
注：
因MOS管都存在开关速率题目，故此种情势的电平转换电路速率不能太高，普通节制在1MHz之内；而对规范形式100kbit/s 或疾速形式400kbit/s的 I2C 总线，该电平转换电路不存在任何限定题目。
