场效应管的首要参数除输入电阻RGS、漏极饱和电流IDSS、夹断电压UGS(off)和关闭电压UGS(th)外，另有以下主要参数：

（1）跨导gm。

gm表现场效应管栅、源电压UGS对漏极ID操控感化的大小，单元是μA/V或mA／V。

（2）通态电阻。在判定的栅、源电压UGS下，场效应管进入饱满导通时，漏极和源极之间的电阻称为通态电阻。通态电阻的大小决议了管子的守旧消耗。

（3）最大漏、源击穿电压UDS(BR)。指漏极与源极之间的反向击穿电压。

（4）漏极最大耗散功率PDM。漏极耗散功率的最大值，是从发烧角度对管子提出的限定前提。

场效应管的输入电阻很高，栅极上很轻易积累较高的静电电压将绝缘层击穿。为了避免这类破坏，在保管场效应管时应将它的3个电极短接起来；在电路中，栅、源极间应有牢固电阻或稳压管并联，以确保有肯定的直畅通道；在焊接时应使电烙铁外壳杰出接地。

耗尽型场效应管任务道理

耗尽型是指，当VGS=0时即组成沟道，加上准确的VGS时，能使大都载流子流出沟道，是以“耗尽”了载流子，使管子转向停止。

耗尽型MOS场效应管，是在制作进程中，事后在SiO2绝缘层中掺入大批的正离子，是以，在UGS=0时，这些正离子发生的电场也能在P型衬底中“感到”出充足的电子，组成N型导电沟道。

当UDS>0时，将发生较大的漏极电流ID。假定使UGS<0，则它将减弱正离子所组成的电场，使N沟道变窄，从而使ID减小。当UGS更负，到达某一数值时沟道磨灭，ID=0。使ID=0的UGS咱们也称为夹断电压，仍用UP表现。UGS<UP沟道消逝，称为耗尽型。

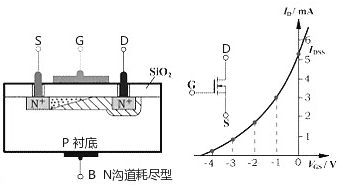

N沟道耗尽型MOSFET的布局与加强型MOSFET布局类似，只要一点差别，便是N沟道耗尽型MOSFET在栅极电压uGS=0时，沟道曾存在。该N沟道是在制作进程中利用离子注入法事后在衬底的外表，在D、S之间制作的，称之为初始沟道。N沟道耗尽型MOSFET的布局和标记如图1.（a）所示，它是在栅极下方的SiO2绝缘层中掺入了大批的金属正离子。以是当VGS＝0时，这些正离子曾感到出反型层，组成了沟道。因而，只要有漏源电压，就有漏极电流存在。

当VGS＞0时，将使ID进一步增添。VGS＜0时，跟着VGS的减小漏极电流逐步减小，直至ID＝0。对应ID＝0的VGS称为夹断电压，用标记VGS(off)表现，偶然也用VP表现。N沟道耗尽型MOSFET的转移特征曲线如图1.（b）所示。

(a) 布局表现图　　　　　　(b) 转移特征曲线

图1. N沟道耗尽型MOSFET的布局和转移特征曲线

因为耗尽型MOSFET在uGS=0时，漏源之间的沟道曾存在，以是只要加上uDS,就有iD畅通。假定增添正向栅压uGS，栅极与衬底之间的电场将使沟道中感到更多的电子，沟道变厚，沟道的电导增大。

假定在栅极加负电压（即uGS＜0＝，就会在绝对应的衬底外表感到出正电荷，这些正电荷对消N沟道中的电子，从而在衬底外表发生一个耗尽层，使沟道变窄，沟道电导减小。

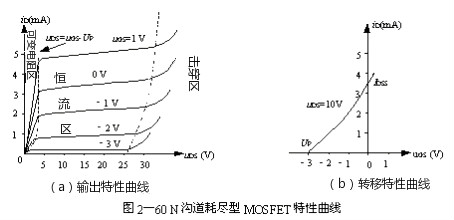

当负栅压增大到某一电压Up时，耗尽区扩大到全部沟道，沟道无缺被夹断（耗尽），这时候即便uDS仍存在，也不会发生漏极电流，即iD=0。UP称为夹断电压或阈值电压，其值凡是在–1V–10V之间N沟道耗尽型MOSFET的输入特征曲线和转移特征曲线别离如图2—60（a）、（b）所示。在可变电阻区内，iD与uDS、uGS的干系仍为
