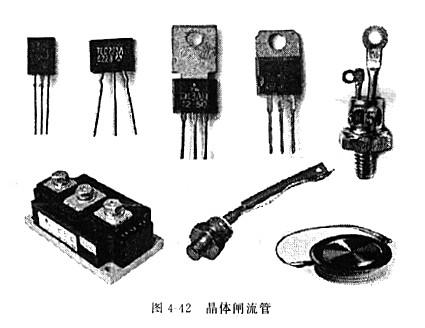

晶体闸流管简称为品闸管，也叫做可控硅，是一种具备三个PN结的功率型半导体器件。由于它能够或许或许或许像闸门一样节制电流，以是称之为“晶体闸流管”。晶体闸流管是最经常利用的功率型半导体节制器件之一，具备普遍的用处。如图4-42所尔为局部罕见晶体闸流管。
晶体闸流管品种和规格良多，合用于各类差别的场所。按照节制特征的差别，晶体闸流管可分为单向晶闸管、双向晶闸管、可关断晶闸管、正向阻断晶闸管、反向阻断晶闸管、光控晶闸管等。
按照电流容量的差别，晶体闸流管可分为小功率管、中功率管和大功率管。按照关断速率的差别，晶体闸流管可分为浅显晶闸管和高频晶闸管（任务频次>lOkHz）。按照封装和表面情势的差别，晶体闸流管可分为塑封式、陶瓷封装式、金属壳封装式、大功率螺栓式战争板式等。
双向晶闸管是在单向晶闸管的根本之上开辟出来的，是一种交换型功率节制器件。双向品闸管不只能够或许或许或许代替两个反向并联的单向晶闸管，并且只要要一个触发电路，利用很便利。
可关断晶闸管也称为门控晶闸管，是在浅显晶闸管根本上成长起来的功率型节制器件。

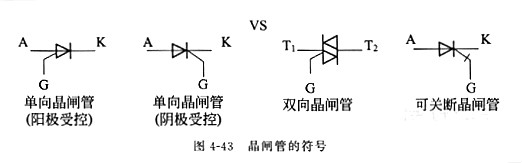

晶体闸流管的笔墨标记为“VS”，图形标记如图4-43所示。

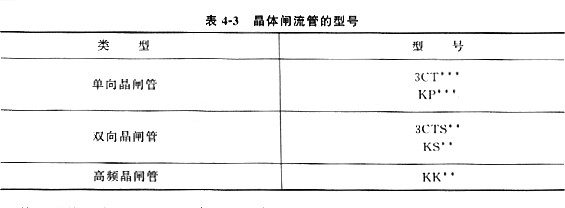

国产晶体闸流管的型号见表4-3。单向晶闸管首要有3CT系列和KP系列，双向晶闸管首要有3CTS系列和KS系列，高频晶闸管首要有KK系列。

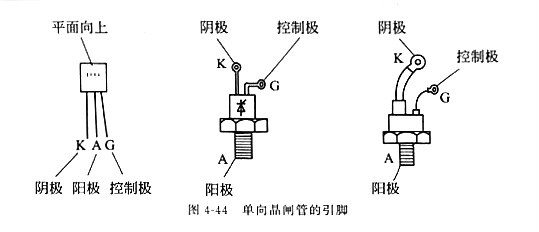

晶体闸流管具备3个引脚。单向晶闸管的3个引脚别离是阳极A、阴极K和节制极G，罕见单向晶闸管的引脚如图4-44所示，利用中应注重辨认，不要搞错。

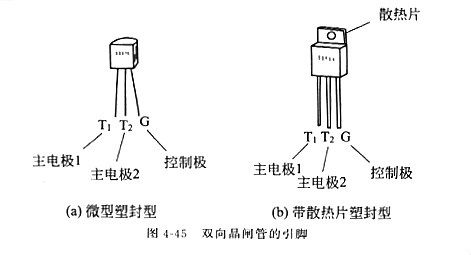

双向晶闸管的3个引脚别离是节制极G、主电极T1和主电极T2，如图4-45所示。由于双向品闸管的两个主电极T1和T2是对称的，是以利用中能够或许或许或许肆意交换。
晶体闸流管的特色是具备可节制的单领导电性，即岂但具备浅显二极管单领导电的整流感化，并且能够或许或许或许对导通电流遏制节制，就仿佛闸门一样，起到节制电流有没有和巨细的感化。晶体闸流管的这一特色是由其出格的布局所决议的。

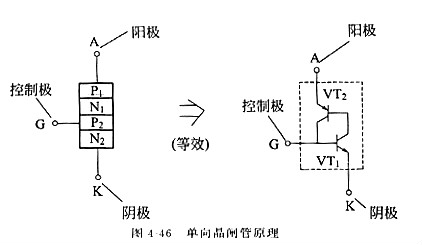

单向晶闸管是PNPN闪层布局，构成三个PN结，具备阳极人、阴极K和节制极G三个外电极。单向品闸管可等效为PNP, NPN两个晶体管构成的复合管，如图4-46所示。
在阳极A之间加上正电压后，晶闸管并不导通。只要在节制极G加上触发电压时，VT1、VT2接踵敏捷导通，并且相互供给基极电流坚持晶闸管导通。此时即便去掉节制极上的触发电压，晶闸管仍坚持导通状况，直至所经由过程的电流小于晶闸管的坚持电流时，晶闸管才关断。

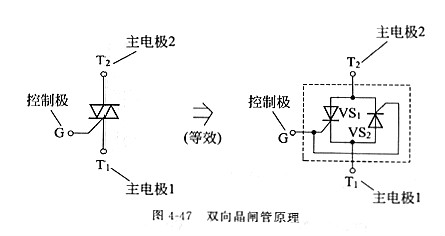

双向晶闸管能够或许或许或许等效为两个单向晶闸管反向并联，如图4-47所示。双向晶闸管能够或许或许或许节制双领导通，是以除节制极G外的另两个电极不再分阳极、阴极，而称之为主电极T1、T2。
当有触发电压加至节制极G时，双向晶闸管导通，井在触发电压消逝后仍坚持导通状况，电流既可从T1颠末VS2流向T2，又可从T2颠末VS1流向Tl。当电流小于晶闸管的坚持电流时晶闸管关断。

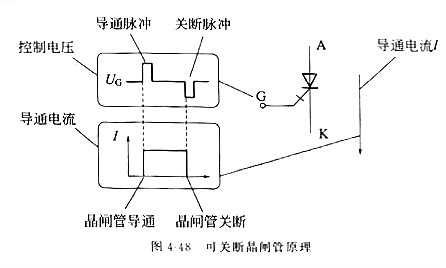

浅显单向或双向晶闸管导通后节制极即不起感化，要关断晶闸管必须堵截电源，使流过晶闸管的正向电流小于坚持电流IH可关断品闸管的特色是能够或许或许或许经由过程节制极关断，降服了上述缺点。当可关断晶闸管节制极G加上正脉冲电压时晶闸管导通，当节制极G加上负脉冲电肤日寸晶闸管关断，如图4-48所示。
品体闸流管的首要参数是额外通态均匀电流、阻断峰值电压、触发电压和电流、坚持电流等，上面咱们一一诠释。
额外通态均匀电流IT是指晶闸管导通时所许可经由过程的最大交换正弦电流的有用值。利用中电路的任务电流应小于晶闸管的额外通态均匀电流IT。
阻断峰值电压包含正向阻断峰值电压U DRM和反向峰值电压URRM。
正向阻断峰值电压UDRM是指晶闸管正向阻断时所许可反复施加的正向的峰值，反向峰值电压URRM是指许可反复加在晶闸管两头的反向电压的峰值。利用中电路施加在品闸管上的电压必须小于UDRM与URRM并留有必然余量，以避免形成击穿破坏。
节制极触发电压UG和节制极触发电流I(G，是指使晶闸管从阻断状况转变为导通状况时，所须要的最小节制极直流电压和直流电流。利用中应使现实触发电压和电流大于UG和IG，以保障靠得住触发。
坚持电流IH是指坚持晶闸管肆通所须要的最小正向电流。当经由过程晶闸管的电流小于IH时，品闸管将加入导通状况而关断。
晶体闸流管具备以小电流节制大电流、以低电压节制高电压的感化，具备体积小、分量轻、功耗低、效力高、开关速率快等长处，在无触点开关，可控整流、直流逆变、凋压、调光和调速等方面获得普遍的利用。

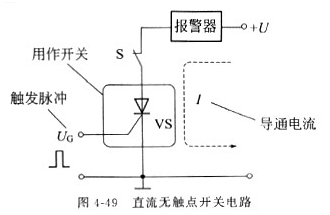

晶体闸流管最首要的用处是作无触点开关。如图4-49所示为报警器节制电路，单向晶闸管VS便是一个直流无触点井关。日常平凡VS阻断，报警器不报警。当探头检测到非常环境时，输入一正脉冲至VS的节制极G，晶闸管VS导通使报警器报警，直至有关职员参加并堵截开关s才遏制报警。
双向晶闸管能够或许或许或许用作交换无触点开关。如图4-50所示为照明灯延时节制电路，双向晶闸管VS便是一个交换无触点开关。延时电路被触发后照明灯随即点亮，但触发旌旗灯号消逝后照明灯并不当即燃烧。延时电路输入到VS节制极的U电压会持续一段时候，坚持vs导通，直全延时竣事后照明灯才燃烧。这里有一点须要出格夸大，便是在交换回路中，交换电压在每周期内城市有两次过零点，这时候候品闸管会关断。

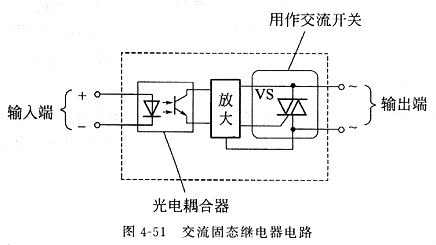

交换同态继电器电路巾也用到双向晶闸管，如图4-51所示。当交换固态继电器输入端加上节制电压时，双向晶闸管VS导通，接通输入端交换电路。

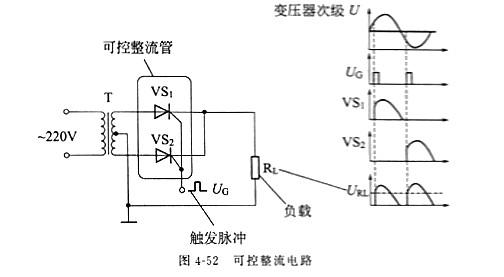

晶体闸流管能够或许或许或许用作可控整流，即岂但能够或许或许或许完成整流功效，面且还能够或许或许或许节制输入直流电压的巨细。可控整流电路如图4-52所示，晶闸管VS1、VS2为可控整流器件。只要当节制极有触发脉冲UG时晶闸管才导通遏制整流．而每当交换电压过零时晶闸管关断。转变触发脉冲在交换电每半周内呈现的早晚，便可转变晶闸管的导通角．从葡转变了输入到负载的直流电压的巨细。

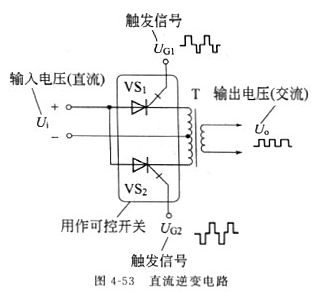

可关断晶闸管能够或许或许或许很便利地构成直流逆变电路，将直流电逆变为交换电。如图4-53所示为直流逆变电路，两个可关断品闸管VS1、VS2的节制极触发电压UG1、UG2，为频次不异，极性相反的正、负脉冲，使得VSI与VS2轮番导通，在变压器次级便可获得频次与UG不异的交换电压。

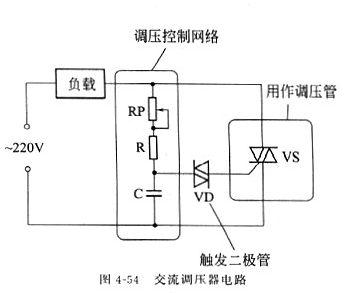

双向晶闸管能够或许或许或许用作交换调压器。如图4-54所示为交换凋压电路，双向晶闸管VS为交换调压器件。RP、R和C构成充放电回路，C上电压作为双向品闸管Vs的触发电压。接通电源后，电源经由过程RP和R向c充电，当C上电压到达双向二极管VD触发电压时，VS导通，直至电源电压过零时关断。调理电位器RP便可转变C的充电时候，也就转变了VS的导通角，到达交换调压的目标。

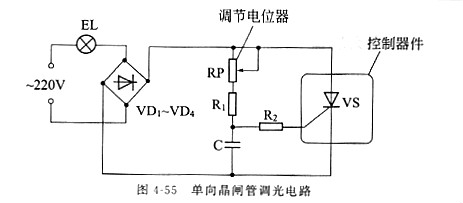

晶体闸流管能够或许或许或许构成调光电路。如图4-55所示为接纳单向晶闸管的台灯调光电路，二极管VD1-VD4构成桥式整流器，将交换220V电压整流为直流脉动电压，以知足单向晶闸管VS的任务请求。RP是灯光调理电位器，转变RP便可转变C的充电时候，从而转变晶闸管VS的导通角，使经由过程照明灯胆EL的电压与电流产生变更，从而完成对台灯亮度的调理。

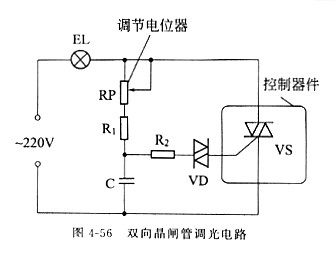

如图4-56所示为接纳双向晶闸管的台灯调光电路，双向品闸管VS的触发电压取自电容器c。调理电位器RP转变C的充电时候，便可转变VS的导通角，完成对台灯亮度的节制。接纳双向晶闸管能够或许或许或许简化电路。
经常利用晶体闸流管首要有单向晶闸管、双向晶闸管、可关断晶闸管等，应按照电路须要公道选用。
单向晶闸管的特色是电流只能从阳极A流向阴极k，首要利用于直流电源或鱼流脉动电压的节制、交换电源整流、直流电源逆变等场所。
单向晶闸管可分为浅显晶闸管和高频晶闸管(上作频次在l10kHz以上）。经常利用单向品闸管首要有3CT系列、3DT系列、KP系列和KK系列（高频品闸管），和进门的MCR系列、SF系列、BST系列等。
双向晶闸管是在单向晶闸管的根本之上开辟出来的，是一种交换型功率节制器件。双向晶闸管不只能够或许或许或许代替两个反向并联的单向晶闸管，并且只要要一个触发电路，利用更便利。
双向晶闸管的特色是能够或许或许或许经由过程交换电流，首要利用于交换电源的节制、交换电压的调剂等场所。经常利用双向晶闸管首要有3CTS系列和KS系列，和入口的MAC系列、SM系列、BCR系列等。
可关断品闸管的特色是能够或许或许或许经由过程节制极关断，首要利用于可关断无触点开关、直流逆变、凋乐、调光、调速等场所。
可关断晶闸管也称为门控晶闸管，是在浅显品闸管根本上成长起来的功率型节制器件。浅显晶闸管触发导通后其节制极即不起感化，要关断品闸管必须堵截电源，或使流过晶闸管的正向电流小于坚持电流。可关断晶闸管降服了上述缺点，当节制极G加上正脉冲电压时晶闸管导通，当节制极G加上负脉冲电压时晶闸管关断。
可关断晶闸管是抱负的高电压、大电流开关器件。比方，DG系列大功率叮关断晶闸管最高电压可达4500v、最大电流可达3000A。
晶闸管可用万用表电阻挡遏制检测，上面别离先容差别范例晶闸管的检测体例。

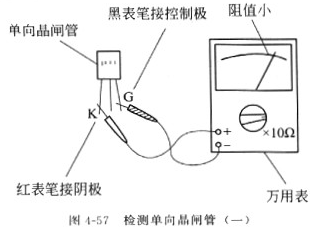

起首将万用表置于“RX10Ω”挡，黑表笔（表内电池正极，接节制极G，红表笔接阴极K，如图4-57所示，这时候候丈量的是PN结的正向电阻，应有较小的阻值。对换两表笔后测其反向电阻，应比正向电阻较着大一些。

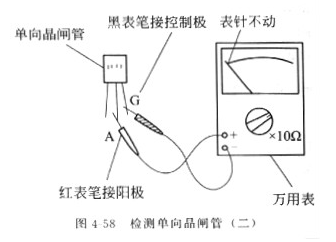

黑表笔仍接节制极G，红表笔改接至阳极A，阻值应为无限大，如图4-58所示。对凋两表笔后冉测，阻值仍应为无限大。这是由于G、A间为两个PN结反向串连，一般环境下正、反向电阻均为无限大。

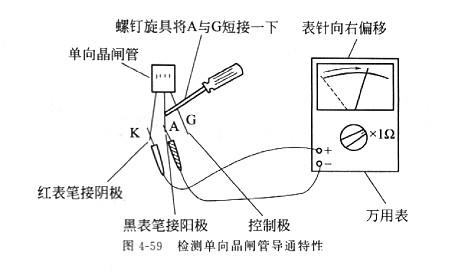

接着检测导通特征，将万用表置于“RX1Ω”挡，黑表笔接阳极A，红表笔接阴极K，表针唆使应为无限大。用螺钉旋具等金属物将节制极G与阳极A短接一下（短接后即断开），表针应向右偏转并坚持在十几欧姆处，如图4-59所示。不然申明该品闸管已破坏。

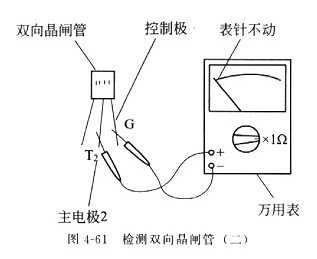

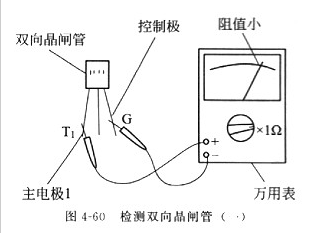

检测时，万用表置于“RX1Ω”挡，用两表笔丈量节制极G与主电极T1间的正、反向电阻，均应为较小阻值，如图4-60所示。用两表笔丈量节制极G与主电极T2间的正、反向电阻，均应为无限大，如图4-61所示。

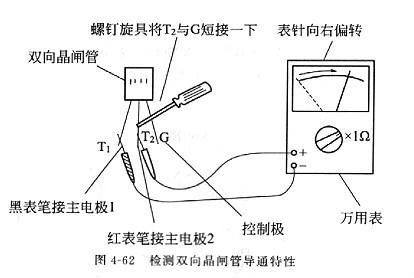

检测双向晶闸管导通特征时，万用表仍置于“RX1Ω”挡，黑表笔接主电极T1，红表笔接主电极T2，表针唆使应为无限大。将节制极G与主电极T2短接一下，表针应向右偏转并坚持在十几欧姆处，如图4-62所示。含则申明该双向晶闸管已破坏。
检测时，将万用表置于“RXlΩ”挡，黑表笔接阳极A，红表笔接阴极K，表针唆使应为阻值无限大。

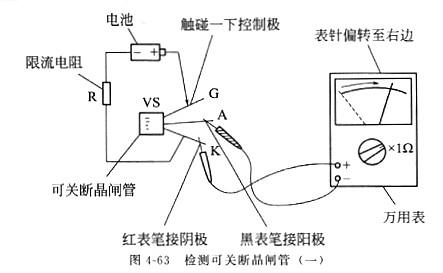

用一节1.5v电池作为节制电压，电池负极串连一只100Ω摆布的限流电阻接在可关断晶闸管的阴极K上。当用电池正极触碰一下节制极G后，万用表表针应右偏唆使品闸管导通，如图4-63所示。

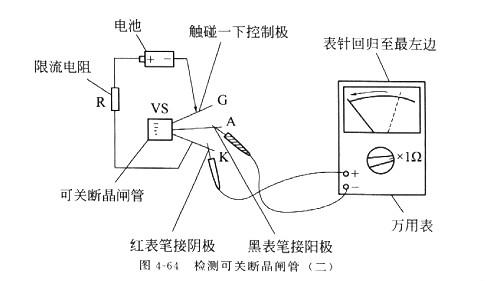

而后更调电池极行，改成电池正极串连一只100Ω摆布的限流电阻接在可关断晶闸管的限极K上，用电池负极触碰一下节制极G后，用万用表表针应向左前往至阻值无限大，唆使晶闸管已关断。不然申明可关断晶闸管已破坏。如图4-64所示。
