首要用途逆变器是把直流电能（电池、蓄电瓶）改变成交换电（通俗为220v50HZ正弦或方波）。浅近的讲，逆变器是一种将直流电（DC）转化为交换电（AC）的装置。它由逆变桥、节制逻辑和滤波电路构成。遍及合用于空调、家庭影院、电动砂轮、电完工具、缝纫机、DVD、VCD、电脑、电视、洗衣机、抽油烟机、冰箱，录相机、按摩器、电扇、照明等。

逆变器道理

逆变器便是一种将高压(12或24伏或48伏)直流电改变为220伏交换电的电子装备。因为咱们凡是是将220伏交换电整流变成直流电来利用，而逆变器的感化与此相反，因此而得名。咱们处在一个“移动”的期间，移动办公，移动通信，移动休闲和娱乐。在移动的状况中，人们岂但需要由电池或电瓶供给的高压直流电，同时更需要咱们在泛泛情况中不可或缺的220伏交换电，逆变器就可以或许知足咱们的这类需要。

逆变器的首要参数目标

1.额外功率：3KW，过载才能为：150%

2.输入电压规模：DC300~600V

3.额外输入电压：AC220V/50Hz

4.额外功率因数：0.99

5.额外转换效力：94%

6.断绝体例：无变压器，非断绝体例

7.掩护功效：过压、欠压、过流、短路、过热掩护

详解逆变器电路任务道理

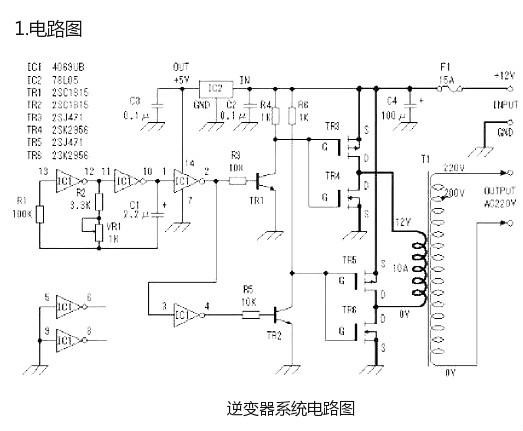

这里介绍的逆变器（见图1）首要由MOS场效应管，通俗电源变压器构成。其输入功率取决于MOS场效应管和电源变压器的功率，免去了啰嗦的变压器绕制，适合电子爱好者专业制作中接纳。上面介绍该逆变器的任务道理及制作进程。

逆变器场效应管

这里接纳六反相器CD4069构成方波旌旗灯号爆发器。电路中R1是弥补电阻，用于改良因为电源电压的变更而引起的振荡频次不稳。电路的振荡是颠末电容C1充放电实现的。

其振荡频次为f=1/2.2RC.

图示电路的最大频次为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz；

最小频次fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz；

因为元件的偏差，理论值会略有差别。别的过剩的反相器，输入端接地避免影响别的电路。

逆变器场效应管

因为方波旌旗灯号爆发器输入的振荡旌旗灯号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡旌旗灯号电压缩小至0~12V.如图所示。

MOS场效应管电源开关电路

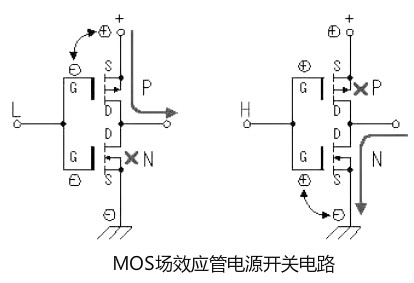

上面简述一下用C-MOS场效应管（增强型MOS场效应管）构成的利用电路的任务进程（见图4）。电路将一个增强型P沟道MOS场效应管和一个增强型N沟道MOS场效应管组合在一起利用。当输入端为低电泛泛，P沟道MOS场效应管导通，输入端与电源正极接通。当输入端为高电泛泛，N沟道MOS场效应管导通，输入端与电源地接通。在该电路中，P沟道MOS场效应管和N沟道MOS场效应管老是在相反的状况下任务，其相位输入端和输入审察反。颠末这类任务体例咱们可以或许获得较大的电流输入。同时因为泄电流的影响，使得栅压在还不到0V，凡是在栅极电压小于1到2V时，MOS场效应管既被关断。差别场效应管其关断电压略有差别。也正因为如斯，使得该电路不会因为两管同时导通而构成电源短路。

逆变器场效应管

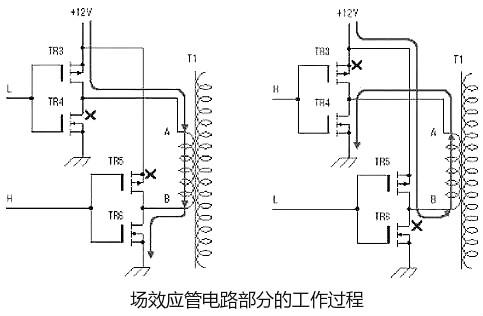

点击缩小图片由以上分解咱们可以或许画出道理图中MOS场效应管电路部分的任务进程（见图5）。任务道理同前所述。这类低电压、大电流、频次为50Hz的交变旌旗灯号颠末变压器的高压绕组时，会在变压器的高压侧感到出高压交换电压，实现直流到交换的转换。这里需要寄望的是，在某些状况下，如振荡部分中断任务时，变压器的高压侧偶然会有很大的电流颠末，以是该电路的保险丝不能省略或短接。

逆变器场效应管

制作要点

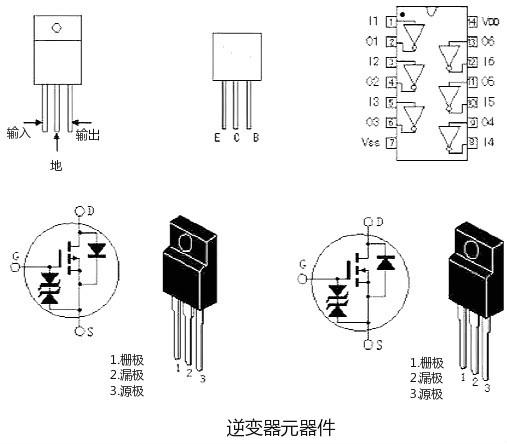

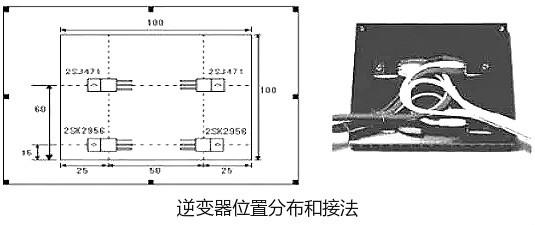

电路板见图6。所用元器件可参考图7。逆变器用的变压器接纳次级为12V、电流为10A、低级电压为220V的成品电源变压器。P沟道MOS场效应管（2SJ471）最大漏极电流为30A，在场效应管导通时，漏-源极间电阻为25毫欧。此时假设颠末10A电流时会有2.5W的功率花费。N沟道MOS场效应管（2SK2956）最大漏极电流为50A，场效应管导通时，漏-源极间电阻为7毫欧，此时假设颠末10A电流时花费的功率为0.7W.由此咱们也可知在一样的任务电流状况下，2SJ471的发烧量约为2SK2956的4倍。以是在思虑散热器时应寄望这点。图8揭示本文介绍的逆变器场效应管在散热器（100mm×100mm×17mm）上的地位漫衍和接法。固然场效应督任务于开关状况时发烧量不会很大，出于宁静思虑这里选用的散热器稍偏大。

逆变器场效应管

逆变器电路板

逆变器场效应管

逆变器的机能测试

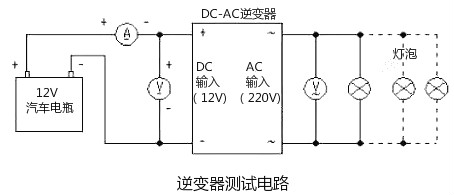

测试电路见图9.这里测试用的输入电源接纳内阻低、放电电流大（通俗大于100A）的12V汽车电瓶，可为电路供给充沛的输入功率。测试用负载为通俗的电灯胆。测试的方法是颠末修改负载巨细，并丈量此时的输入电流、电压和输入电压。输入电压随负荷的增大而下降，灯胆的花费功率随电压变更而修改。咱们也可以或许颠末计较找出输入电压和功率的干系。但理论上因为电灯胆的电阻会随受加在两头电压变更而修改，并且输入电压、电流也不是正弦波，以是这类的计较只能看做是估算。
