1000W逆变器电路图

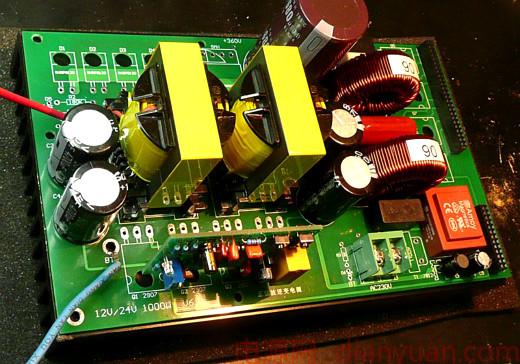

这个机械，BT是12V,也能够是24V，12V时我的方针是800W，力图1000W，全体布局是进修了钟工的3000W机械，也是下面一个大散热板，下面是一块和散热板一样巨细的功率主板，长228MM，宽140MM。升压局部的4个功率管，H桥的4个功率管及4个TO220封装的疾速二极管间接拧在散热板；DC-DC升压电路的驱动板和SPWM的驱动板直插在功率主板上。

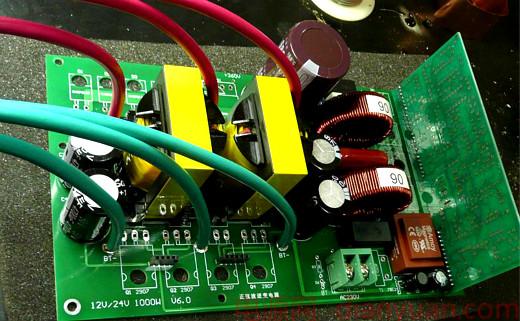

由于电流较大，以是用了三对6平方的软线间接焊在功率板上：
吸收了之前的经验：之前由于PCB设想得不好，打了良多样，花了良多委屈钱，经常是PCB打样返来了，装了一片就发明了题目，别的的板子就如许烧毁了。以是此次画PCB时，我充实斟酌到板子的矫捷性，尽能够一板多用，如许能够省下不少钱，哈哈。
如上图：在板子上预留了一个储能电感的地位，通俗环境用准开环，不装储能电感，就间接搭通，若是要用闭环稳压，就能够在这个地位装一个EC35的电感。

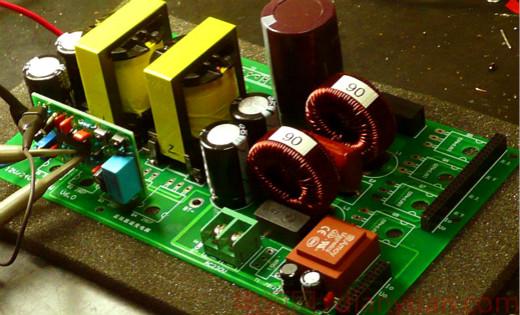

上图红色的工具，是一个0.6W的取样变压器，若是用差分取样，这个地位能够装二个200K的降压电阻，取样变压器的左侧，一个小变压器模样的是预留的电流互感器的地位，此次由于不必电流反应，以是不装互感器，PCB下面间接搭通。

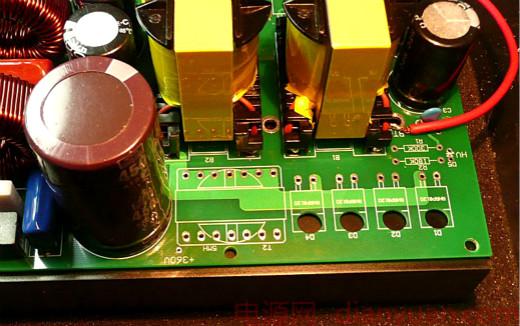

下面是SPWM驱动板的接口，4个圆孔下面是装H桥的4个大功率管，阿谁红色的工具是0.1R电流取样电阻。二个直径40的铁硅铝磁绕的滤波电感，是用1.18的线每一个绕90圈，电感量约1MH，磁环初始导磁率为90。

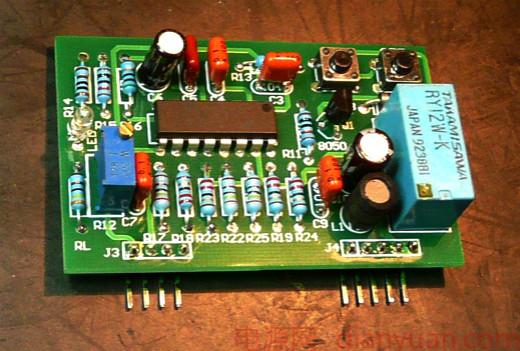

上图是DC-DC升压电路的驱动板，用的是KA3525。此次共装了二板如许的板，一块频次是27K，用于通俗变压器驱动，另有一块是16K，想尝尝非晶磁环做变压器结果。

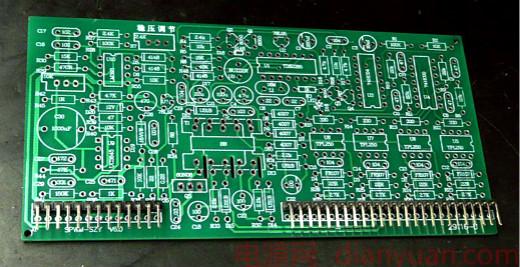

这是SPWM驱动板的PCB，本计划用的是张工供给的单片机SPWM芯片TDS2285，输入局部仍是用250光藕停止驱动，由于如许比拟靠得住。也是为了靠得住起见，此次二个上管不用自举供电，而是老诚恳实地用了三组断绝电源对光藕停止供电。由于下面的小变压器在打样，还不返来，以是这块板子还不装好。本计划中的SPWM驱动也是矫捷的，既能够用单片机，也能够用纯硬件，只需驱动板的接口设想得分歧，都能够插到本计划的功率板上，乃至也能够做成方波逆变器。

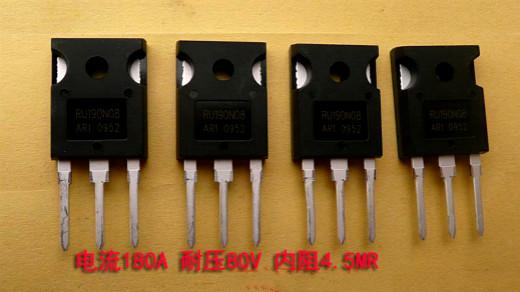

此次DC-DC功率局部的大管子，不用2907，而是用了深圳黄工向我保举的RU190N08，上图中的电流应当是190A，错打了180A。由于这管子比2907稍自制点，以是我筹办试一试。
H桥局部的大功率管，我有二种挑选，一种是经常使用的IRFP460，另有一种是IGBT管40N60，明显这二种管子不是统一个层次的，40N60要贵很多，但我的感受，40N60简直要靠得住很多，贵是有贵的事理，但压降能够要稍大一点。
这是TO-220封装的快规复二极管，15A 1200V，价钱不贵。我感觉它装置在散热板上，散热结果必定比通俗塑封管要强。

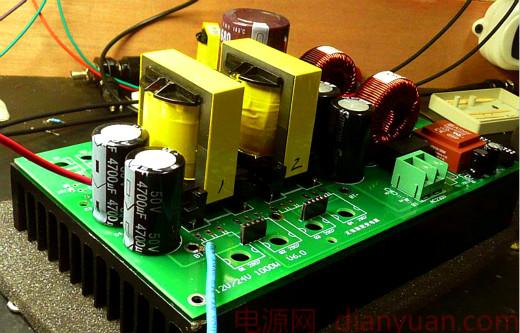

此次的变压器用的是二个EC49磁芯绕制的，每一个功率500W，余量应当比拟大的，低级并联，次级串连。用二个变压器的来由是：1，有益于功率的输入，2.变比小了，能够头痛的尖峰题目会少一些。
