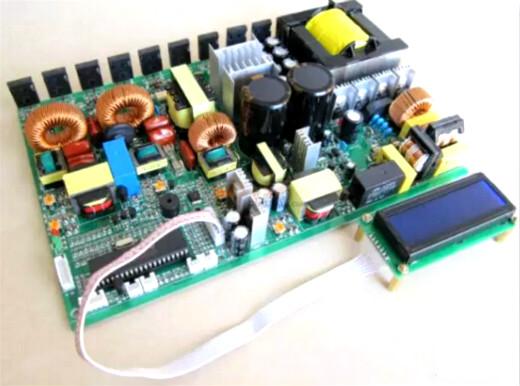

UPS逆变器

ups逆变器任务道理

UPS逆变器逆变电源和UPS供电体系在功效和道理上大致不异，它们都能完成以下两方面的功效: 1.供应一种能够或许或许调理电压变更、消弭各类电气搅扰、供应高品质电源供应的路子；2.在互换市电呈现毛病时，能够或许或许保障须要的后备供电才能。两者最大的区分便是UPS须要设置装备摆设蓄电池组，后备时辰较短，而逆变电源无需设置装备摆设蓄电池，可间接操纵通信机房的各品级电压直流屏，其容量较大，能够或许永劫候地保障收集运转的不中断。

详细来说，UPS供电体系由UPS机头和蓄电池组两局部构成，以互换市电作为电源输出，当互换市电呈现毛病时，UPS机头将蓄电池组贮存的直流转换为互换停止供电; 而逆变电源供电体系只须要在收集装备机房装置一台逆变电源便可，逆变电源具备互换和直流两路输出，互换输出为互换市电，而直流输出从主流屏引入。当互换市电处于普通任务时，颠末整流器整流为直流，再经逆变器变更为稳频稳压的互换向负载供电。当互换市电或整流器产生毛病时，直流间接颠末逆变器变更为互换向负载供电。逆变电源停止交直流供电转换的时辰不提早，能够或许最大限制地保障收集供电品质。别的，对收集办理局部来说，利用逆变电源的别的一上风便是不必像UPS供电体系一样须要对蓄电池停止按期掩护，同时，直流屏的靠得住性要比蓄电池组高。

若是担忧逆变电源装备自身毛病会对计较机收集的普通运转形成影响，能够或许设置装备摆设两台逆变电源，将两台逆变电源设置为互备的运转体例，当此中任何一台逆变电源呈现装备毛病停机时，别的一台逆变电源会立即接收负载的供电任务，装备之间的切换不提早。办理员能够或许不须要中断计较机收集的电源供应便可对呈现毛病的装备停止维修或改换，如许就更进一步进步了收集供电体系的靠得住性。

上文中也提到，逆变电源的操纵须要企业具备直流体系，是以逆变电源的操纵规模不像UPS那样普遍。可是电力、通信等相干行业都具备自身的直流体系，在这些范畴，逆变电源能够或许超卓地为计较机收集体系供应高品质的电源供应。比方，笔者地点的供电企业，在停止计较机收集扩展的时辰，新增的收集节点位于一座综合修建物内，该修建物由室内变电站和办公地区构成，因为变电站都具备直流体系，是以在设想该收集节点供电体例的时辰，挑选了机架势的逆变电源，互换市电作为互换输出，从变电站的直流屏引入直流。机架势逆变电源在这次收集扩展中的操纵，不只为收集装备供应了高品质、高靠得住性的电源供应，同时加重了收集办理职员的掩护任务量，同时因为接纳了机架势装备，便于强电的布线，并且节流了收集机房的空间。该收集节点投入运转几年来，收集装备一向普通运转，这此中逆变电源功不可没。

在初期的电信机房中，凡是接纳将220V互换电源颠末整流，为48V电池组充电，由电池组间接给程控互换机供电。随着计较机收集和通信收集在电信机房的操纵，须要为其供应高品质的220V的互换电源。因为有现有的48V电池组，以是凡是接纳电池组+逆变器的体例，将48V直流变更为220V互换电源为收集供电。

1．UPS（不中断供电体系）最重要的感化便是不中断供电，当市电网适合输出规模时，颠末AC/DC，DC/AC两重变更，向负载供电，当市电网超限时，由电池向负载供电，当UPS毛病或过载时由旁路电源向负载供电。掩护时还能够或许经由过程手动维修旁路开关对UPS停止在线掩护。而电池组+逆变器的供电体例，当电池组呈现毛病须要改换时，必须使体系中断，这会对体系形成庞大的丧失。UPS的不中断感化是电池组+逆变器没法替换的。

2．UPS的感化是完成双路电源的不中断彼此切换，供应必然时辰的后备时辰，稳压，稳频，断绝搅扰等。它能够或许或许将刹时中断，谐波搅扰，电压动摇，频次动摇，浪涌等电网搅扰反对在负载之前。因为UPS自身逆变器的输出直流总线和外接电池组均与用户原本的48V通信电源无任何间接的电气毗连，以是不会对程控机产生任何传导搅扰。别的，UPS为防止对外的辐射搅扰，凡是接纳钢板式框架布局,在UPS内衬2mm厚不锈钢板的外部设想的流线型塑料外壳，在坚持了美好形状的同时，消弭了对别的装备的辐射搅扰。在它的输出输出端接纳了RFI滤波器，使得向负载供应的是颠末污染的互换电源。

3．因为逆变器是牢固的48V供电，电池电压较低，当输出功率请求较大时，对功率模块的出产工艺请求愈高，是以大功率逆变器难以完成。今朝，咱们最大的逆变器为30KVA。而UPS自身的自带电池组直流电压可高至几百伏，是以单机功率能够或许很大，单机能够或许做到800KVA，且还能够或许经由过程并机体例进一步扩展容量。如HPC系列，能够或许8台间接并联或经由过程大众旁路柜并联。

4．为顺应古代通信收集飞速成长的需要，请求UPS或逆变器必须具备极强的收集办理功效。咱们向用户供应了RS232接口，其完美的收集办理软件可顺应差别的操纵体系，可对16台UPS同时停止监控，可监测多达170多种参数。其独有的UPS2000长途监控软件能够或许使您的UPS每天都处于专业工程师的监控当中，确保您安枕无忧。

5．有人曾提出UPS的错误谬误是当输出电压偏高或偏低时，即转为电池放电，而我国电网状况凡是较差，会引发电池频仍放电，耽误电池寿命。利用48V逆变器则不必斟酌此题目。现实上，咱们在设想上均充实斟酌了此题目，接纳进步前辈的DSP节制手艺，具备超宽的输出电压规模，在+25%的规模内仍可满载输出，极大地削减了电池放电次数。其进步前辈的智能电池办理功效，使其充电器具备极小的互换纹波，充电电压主动温度弥补，放电停止电压随放电时辰主动弥补，主动电池检测，电池寿命计较等功效，极大地掩护了电池，可以使电池寿命耽误30%。

UPS品种按任务道理差别，UPS分为：

离线式（后备式UPS、互动式UPS）

在线式UPS

按供电体系差别，UPS分为：单进单出UPS、三进单出UPS、三进三出UPS。

按输出功率差别，UPS分为：

微型<6kVA

小型6-20kVA

中型20-100kVA

大型>100kVA

按电池地位差别，UPS分为：

电池内置式UPS（规范机型）

电池外置式UPS（长延时机型）

按多机运转体例差别，UPS分为：

串连热备份UPS（用于中小功率机械）

瓜代串连热备份UPS（中小UPS)

间接并联UPS(用于中大功率）

按变压器特色差别，UPS分为：高频UPS（高频机）、工频UPS（工频机）

按输出波形差别，UPS分为：方波输出UPS、门路波（准正弦波）UPS、正弦波输出UPS。

UPS体系布局及道理

监控平台也是UPS的最重要构成局部之一。

UPS的根基道理后备式UPS运转道理有市电时，市电经由过程开关后间接供应负载，逆变器不任务；别的，市电经由过程充电器给电池充电。

停电后，启动逆变器，把电池贮存的能量经由过程逆变器和开关供应负载。

功率品级0.25-2KVA摆布

互动式UPS运转道理在线互动UPS与后备式比，首要区分在于：逆变器与充电器合二为一；输出经由过程变压器的抽头跳变，完成分段稳压。

功率品级0.7-20kVA摆布

在线式UPS运转道理不论电网电压是不是普通，负载所用的互换电压都要颠末逆变电路，即逆变电路一直处于任务状况。

功率品级0.7-1500kVA摆布

Delta变更UPS运转道理Delta变更器和弥补变压器完成稳压功效，主变更器是双向变更器。不能不变频次。

功率品级10-480kVA摆布

UPS设置装备摆设与挑选

UPS分类和挑选任务体例：后备式、互动式、在线式；

容量：小功率（1～10kVA）；中功率（20～60kVA）；大功率（80～1000kVA）

合用环境：贸易级、产业级、电厂公用、车载或船用

输出变压器：高频机，工频机

配电局部：线缆及开关

容量及机型挑选

用户负载量,冗余度

负载性子：IT类、电理性负载、利用环境－谐波、变压器

机房配电设想：进线体例

机型本钱及合作上风。

用户负载量；UPS输出冗余度（70～80％）

负载峰值身分（3：1）不能跨越逆变器过载才能

负载视在功率（KVA）不能跨越UPS额外功率*功率身分折算系数

三相负载不均衡度<30%。

产业级UPS卑劣的电气和物理环境：供电线路电压/频次动摇、浪涌打击、峰值下陷、高频搅扰，环境温湿度不稳、粉尘、侵蚀等。

布局：输出输出双断绝、钢板机箱、高IP防护品级。

合用范畴：钢铁、化工、电力、汽车、造纸、煤炭、煤油、地道

负载范例：重载机械、出产线装备、DCS体系等。

UPS任务消耗、透风量、空调设置装备摆设

满载消耗（KW）＝kVACos×（6～7.5％）

UPS容量	40KVA	80KVA	100KVA	160KVA	200KVA	300KVA	400KVA	600KVA	800KVA
透风量立方米/h	2200	2400	2590	3500	3700	3900	4400	7500	9300

输出功率折算－海拔高度，海拔每降低100米降容1％（典范UPS任务海拔高度：1000米）

海拔高度	1000米	1500米	2000米	2300米	3000米
UPS输出功率折算	100%	85%	79%	75%	69%

电池计较和设置装备摆设

切确计较：恒功率计较法

1、停止电压肯定：

1.67V/cell<放电30分钟;1.75V/cell放电30~60分钟；

1.83V/cell>放电60分钟

2、计较每一个Cell电池恒功率数据：

3、按照厂家恒功率放电数据表挑选知足计较成果的电池规格。

配电局部：线缆及开关

输出开关容量及线缆规格：

三相电工速算法:输出电流(A)＝1.8XKVA,开关系数X1.2

单相电工速算法:输出电流(A)＝5XKVA,开关系数X1.2

输出开关容量及线缆规格：

三相电工速算法:输出电流(A)＝1.5XKVA,开关系数X1.2

单相电工速算法:输出电流(A)＝4XKVA,开关系数X1.2

电池开关容量及线缆规格：放电电流（A）＝kVA?Cos/U电池电压开关系数(X1.2)

电缆长度与压降：如70mm线阻0.26?/km

零线及地线规格：零线＝1～1.5倍相线，地线＝相线

配电局部：电缆及开关规格

电缆额外电流简略算法

电缆规格	1/1.5/2.5	4/6	10/16	25/35/50	70/95/120	150/185	240	300
额外电流	×8A	×6A	×4A	×3A	×2.5A	×2A	×1.5A	×1.2A

空开规格：R10、R16、R20、R25、R32、R40、R50、R63、R80、R100、R125、R160、R200、R250、R320、R400、R630、R800、R1250。

断绝变压器高频机加装380V/380V输出断绝变压器：容量KVA＝UPSKVA

选用△/Y0型断绝变压器，输出中性点接地，Y/Y型变压器旁路反灌会形成DC电压太高风险。

UPS加装380V/220V输出断绝变压器：输出容量丧失20～30％对逆变器有搅扰反应，选用效力高，搅扰小变压器。

旁路断绝变压器：完成零线电气断绝。

UPS根本掩护UPS掩护的普通请求

1、UPS主机现场应安排操纵指南，指点现场操纵。

2、UPS的各项参数设置信息应周全记实、妥帖归档保管并实时更新。

3、查抄各类主动、告警和掩护功效是不是普通。

4、按期停止UPS各项功效测试。

5、按期查抄主机、电池及配电局部引线及端子的打仗环境，查抄馈电母线、电缆及软毗连甲等各毗连部位的毗连是不是靠得住，并丈量压降和温升。

6、常常查抄装备的任务和毛病唆使是不是普通。

7、按期查抄UPS外部的元器件的表面，发明非常实时处置。

8、按期查抄UPS各首要模块和电扇机电的运转温度有没有非常。

9、坚持机械洁净，按期洁净散热风口、电扇及滤网。

10、按期停止UPS电池组带载测试。

11、各地应按照本地市电频次的变更环境，挑选适合的跟踪速度。当输出频次动摇频仍且速度较高，超越UPS跟踪规模时，严禁停止逆变/旁路切换操纵。在油机供电时，特别应注重防止该环境的产生。

12、UPS应利用开放式电池架，以利于蓄电池的运转及掩护。

UPS罕见毛病处置

1、市电有电时，UPS呈现市电断电告警。

能够缘由:

1）、市电输出空开跳闸。

2）、输出互换线打仗不良。

3）、市电输出电压太高、太低或频次非常。

4）、UPS输出空开或开关破坏或保险丝熔断。

5）、UPS外部市电检测电路毛病。

处置体例：

1）、查抄输出空开。

2）、查抄输出线路。

3）、如市电非常可不处置或启动发机电供电。

4）、改换破坏的空开、开关或保险丝。

5）、查抄UPS市电检测回路。

2、试电普通时，UPS输出普通

市电断电后，负载也随着断电。

能够缘由：

1）、因为市电常常高压，电池处于欠压状况。

2）、UPS充电器破坏，电池没法充电。

3）、电池老化、破坏。

4）、负载过载，UPS旁路输出。

5）、负载未接到UPS输出。

6）、长延时机型的电池组未毗连或打仗不良。

7）、UPS逆变器未启动（UPS面板节制开关未翻开），负载由市电旁路供电。

8）、逆变器破坏，UPS旁路输出。

处置体例：

1）A、在市电电压普通时对电池充沛电。

B、启动发机电对电池充电。

C、在UPS输出端加稳压器。

2）、查抄充电器。

3）、改换电池。

4）、削减负载。

5）、将负载接到UPS的输出。

6）、查抄电池组是不是接对、接好。

7）、启动逆变器对负载供电（翻开面板节制开关）。

8）、查抄逆变器。

3、UPS没法启动能够缘由

1）、电池持久安排不必，电压低。

2）、输出互换、直流电源线未毗连好。

3）、UPS外部开机电路毛病。

4）、UPS外部电源电路毛病或电源短路。

5）、UPS外部功率器件破坏。

处置体例：

1）、将电池充沛电。

2）、查抄输出互换、直流线是不是打仗杰出。

3）、查抄UPS开机电路。

4）、查抄UPS电源电路。

5）、查抄UPS外部整流、升压、逆变等局部的器件是不是破坏。

6）、UPS在普通利用时俄然呈现蜂鸣器长鸣告警。

能够缘由：

1）、用户有大负载或大打击负载启动。

2）、输出端俄然短路。

3）、UPS外部逆变回路毛病。

4）、UPS掩护、检测电路误举措。

处置体例：

1）、A、负载投入时按先大后小的挨次。

B、增大UPS的功率容量。

2）、查抄UPS的输出是不是短路。

3）、查抄UPS逆变器。

4）、查抄UPS外部节制电路。

5）、UPS任务普通但负载装备非常。

能够缘由：

1）、UPS输出零地电压太高。

2）、UPS地线与负载装备地线没接在统一点上。

3）、负载装备遭到非常搅扰。

处置体例：

1）、查抄UPS接地，须要时可在UPS的输出端零地间并一个1-3kΩ电阻。

2）、将UPS地与负载地接到统一个点上。

3）、从头启动负载装备。
