2300功放电路图

2300功放电路图感化

2300是设想供声响利用的功率缩小器，在5.7V电源电压时鞭策4Ω负载能够输入2Wx2(THD=1%)的功率。利用CMOS 工艺制作，静态时耗电极低，在声响特征方面谐波失真率可低0.03%，并具备单端(SE)和桥接(BTL)两种差别输入情势能够挑选，内建音量调剂功效，仅须内部直流电压便可节制音量。在实装时内部元件仅为精简易于利用，且具备过热掩护功效，封装体积小，不占基板面积，最适合供小型或照顾型产物利用。

特色

MOS工艺制作

平面声响源输入

输入功率2Wx2 (Vcc=6V，THD=1%，RL=4Ω)

谐波失真极低( 0.03%)，音质极佳

内含32阶音量节制器段

可切换SE（单端）和BTL（桥接）两种输入情势

设有打击声按捺功效

设有节能( Shutdown)功效，启动后可进入省电状况(lcc<0.7μA)

内建过热掩护

利用规模

LCD荧幕（For TV）

可携式声响

多媒体声响喇叭

其余声响利用

2300功放电路及毛病维修及宁静检验体例

高保真OCL、OTL功放电路，普通前级多接纳差分缩小输入，末级接纳互补大功率对管输入，前后级之间间接耦合。它具备任务不变、频次特征好、失真小等长处，是以在近几年专业和家用功放电路中获得普遍的利用。可是，因为接纳多管间接耦合，一旦某只元件蜕变或破坏，会形成全数电路任务点的转变，轻则导致声响小而失真，重则形成元器件大面积破坏，乃至销毁扬声器体系。一点电压的转变，会引发多点电压随之转变，这也给毛病的判定和检验形成坚苦。与同业交换时还发明，在检验此类功放时，若是毛病解除不完全，通电试机时常常引发新器件再次破坏，形成经济丧失。是以笔者在检验理论中试行了一种宁静检验体例，经由过程实例的情势先容给大师，以期与同业们交换。

实例1 一名共事检验一台日产雅马哈2300功放和调音台组合机时，发明两路功放的16只大功率对管、4只鞭策管全数击穿，两只音箱内的扬声器全数销毁。按规格全数改换已破坏件后，在没毗连前级调音台的环境下，通电试机，仅过几分钟，就识趣内冒烟。停机查抄，新换的大功率对管又破坏12只，两只音箱内扬声器再次销毁，丧失达两千多元。他不敢再修，乞助于笔者补缀。

有了前车可鉴，笔者经稳重斟酌，接纳了一种稳当宁静的体例停止检验，解除了毛病。

详细检验步骤以下：

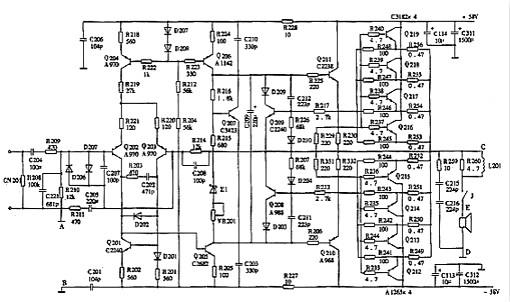

(1)对比什物，画出零件(功放局部电道理图(见图1)，弄清电路的任务道理和元器件参数。

(2)用电阻丈量法对电路中所有元件停止一次在路丈量，并将左、右电路丈量成果对比比拟，找出破坏元器件。

注重：

1）为了进步在路丈量切确度，丈量电阻时用数字式万用表。因为数字万用表内阻大，向被测电路供给的电流小，不能使二极管、三极管PN结导通，相称于开路，可减小对电阻丈量的影响。

2）丈量二极管、三极管时用指针式万用表。丈量PN结正向电阻时用R×1挡，既可向PN结供给较大的正向电流，查抄其正向特征，又可减小在路别的元件对测试的影响。普通环境下用1.5V电池供电的电阻挡丈量PN结正向电阻时，指针应偏转到电阻量程刻度线的中点(距0Ω1/2摆布)，若是显现电阻较大，申明PN结正向特征不良。测反向电阻时，用R×100或R×1k挡，显现电阻应略小于测试两点间并联电阻。

3）丈量电容器时(出格是电解电容器)，也选用指针万用表，并根据容量巨细挑选响应的量程，既可丈量电容器在路电阻，又可根据指针摆动环境，估测电容器容量。

在上述体例停止在路丈量后，该组合机有12只大功率输入管击穿，5只发射极电阻烧断，鞭策管有两只泄电，扬声器掩护电路生效。将上述元件全数改换新件，修复扬声器掩护电路后，进入关头的通电试机阶段。

接纳三步宁静通电试机法停止通电试机

第一步

1）利用假负载。起首为了不破坏扬声器和大功率管，试机前不接扬声器体系，在推挽输入端与地之间(即图1中的C点与D点之间)接一只20～50Ω/20～50W线绕电阻做假负载。

2）其次，使末级功放管离开电路。断开末级大功率管的肆意两个电极或事前不装置大功率管Q212～Q219。保留鞭策管Q210、Q211做互补推挽输入(若是鞭策管发射极与中点之间无发射极电阻，应姑且加装两只100～270Ω、0.5W以上电阻，试机后撤除)。

3）利用调压器，从最低电压起头查抄。接着在功放电源220V输入端串接一台调压器，从50V起头向功放供电，并监测输入端中点电压(C点与D点之间的电压)。对OCL电路来讲，这一电压应为0V±0.5V，对OTL电路来讲应为电源电压的一半。若是中点电压不合适普通值，应当即停机查抄。此时因为供电较低，普通不会形成元器件破坏。若是中点电压普通，可逐步进步电源电压，一边监测中点电压，一边察看有没有变色、冒烟元件，同时用手摸鞭策管温度。若是市电升到普通值，通电半小时输入端电压坚持不变，鞭策管无温度回升或元器件无蜕变变色，则标明宁静通电试机法第一步操纵竣事，可停止下一步操纵。

第二步是接入大功率管，坚持假负载，降压供电，监测中点。也便是说，装上末级大功率管Q212～Q219，并根据从50V起逐步升压的体例持续通电试机。须要时，应答零件静态电流、中点电压停止响应的调剂。若是中点电压变态，应重点查抄末级功放管及核心电路。直到中点电压不变，功放管不发烧为止。

第三步是拆去假负载，接入高档扬声器和旌旗灯号源，普通供电试听。详细说，别离在图1中C、D间和E、D间接入高档扬声器试听。此时，即便电路产生毛病，也仅仅是破坏价位较低的高档扬声器。通电试听半小时，中点电压应坚持不变，功放管温度应普通(不烫手)。有条件可停止目标的测试和调剂。

若是在C、D间试听有声，在E、D间试听无声，则是扬声器掩护电路毛病，应查抄补缀响应掩护电路。

该机接纳上述体例利用调压器第一步通电试机时，发明中点C、D间电压偏高，且鞭策管Q210、Q211发烧冒烟。当即停机，对电路元件频频停止检测、对比，均未发明破坏蜕变元件。厥后对比道理图细心查对电路，发明差分输入级Q202的基极上偏流对地电阻R210未与地线间接相接，而是经由过程插头座与调音台地线相连，再与电源的地端组成回路。而在通电试机时，为了便利，未与调音台相连，导致差分缩小级Q202落空偏置电压，差分缩小器落空均衡，经间接耦合，形成输入端中点(C、D间)电压偏高，销毁互补大功率对管Q212～Q219。间接将R210接地线A与功放地线B相连，并对能够假焊虚接的与调音台相连的插座停止补焊后，再根据第一步通电试机，中点电压规复0V，且调理输入端电压中点电压不变。接入16只功放管停止第二步通电半小时，无异常景象。最初，去掉假负载，在C、D和E、D间接入高档扬声器和调音台，输入CD旌旗灯号试听几小时，中点电压不变，功放管无较着温升。统统普通。该机交用户利用已二年，未再呈现近似毛病。这次宁静维修，未破坏一只元件。

实例2

马兰士PM－32功放，左路功放普通，右路功放互补大功率对管击穿，两个发射极电阻烧断。该机仆人，改换大功率对管和电阻后通电试机，仅几分钟后，两个发射极电阻烧红冒烟，总保险丝熔断。停机查抄，新换上的大功率对管再次击穿。该机仆人没法，将其送笔者处检验。

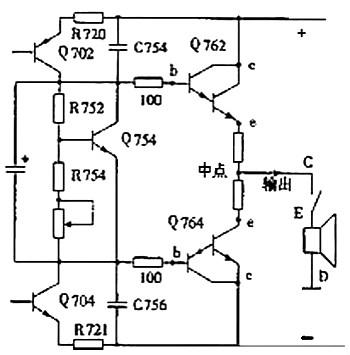

根据实例1中先容的宁静检验法，起首绘制了末级功放电路(见图2)，弄清了电路毗连和道理。接着用电阻丈量法查找破坏元件，岂但发明输入互补大功率对管Q762、Q764破坏，且发明与功率管相连的两只小功率管Q702、Q704也同时破坏。全数破坏元器件由同规格、型号新件改换后，用宁静法通电试机。

因为该机Q762、Q764接纳达林顿复合互补大功率管，鞭策管与输入管复合在大功率管当中，没法接纳第一步通电法，故间接在图2中的C、D之间接上假负载，用调压器降压后供电，C、D间中点电压靠近0V。逐步进步电源电压，当电压升到100V时，发明两个发射极电阻起头冒烟、功放管较着升温。遂停机查抄。中点电压根基普通，申明上、下两臂的电压和电流是相称且对称的；发射极电阻冒烟、功放管发烧，申明流过功放管的电流太大，形成电流增添，且上、下臂对称增添的只能是上、下臂共用的偏置电路。对该机偏流调剂管Q754及其四周元件停止在路测试，未发明元件破坏蜕变。用缩小镜察看线路板时，发明Q754基极焊点四周铜铂有裂纹，经丈量裂纹处不通。因为该管基极开路，偏流调剂管停止，等效为上、下臂输入管两基极间下偏流电阻增大。形成两管静态电流猛增，将输入管销毁。将裂纹毗连后，再按宁静通电试机法第二步通电试机，中点电压不变，电源电压升到额外值也无大功率管温升和元件冒烟景象。去掉假负载，接入高档扬声器试听，统统普通。
