网鱼器是按照电压高于100V，功率大于30W的电能开释于水域中可击毙直径为1至1.5米水域内的鱼类的道理而制成的。

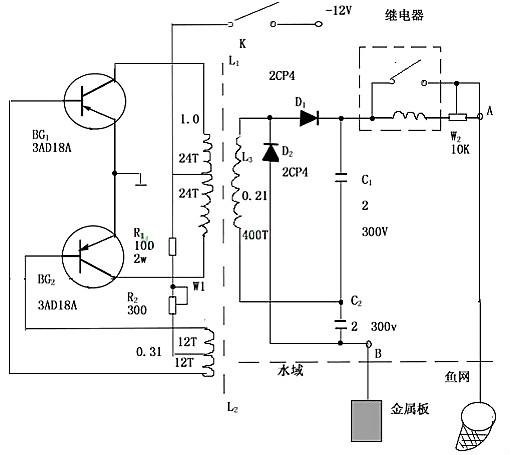

以下网鱼器电路图所示，网鱼机电路由三局部组成：第一局部为晶体三极管和铁氧体变压器组成的逆变器，把12V直流电压变成数百至数千赫的交换电，其电压幅值大于100V；第二局部为全波倍压整流器，它把输入电压下降一倍，并变成直流，第三局部为继电器，它节制电路有用地把电能开释于水域，并且还可防止因拔出水中而形成高压跌落。W1可调理输入电流的巨细，W2可调理输入功率的巨细。
BG1、BG2请求对称，且用大功率管如047，每一个管子要加充足大的散热片，变压器用E-20铁氧变压器芯（双EE55变压器是很好的变压器挑选），绕制时力图绝缘杰出，各绕组数据见图示。C1、C2接纳油质纸介电容，继电器接纳电压为12V，吸合电流小于40mA的直流继电器，电源用电压为12V，容量大于3A的小型蓄电池，BG1、BG2请求β≥50，BVceo≥30V，别的能够代用的有3AD19、3AD30、3AD17等，D1、D2可用反向电压大于400V，电流大于200mA的整流管。W1功率容量为2W，W2功率容量为1W。开关K用触通式开关，许可经由进程的电流大于5A。
电子网鱼器的调剂及利用 电路装置毕后用40至60W、220V的灯胆作负载，接于A、B两头。按下开关K，若电路不起振，可恰当更调L1或L2的线头。若电路起振，则可听到变压器声。调W1使蓄电池输入电流为3.5至5A，再调W2，使继电器发生持续通断的“哒哒”声，此时灯胆闪亮，调剂即告竣事。利用时，负载的二根多股皮线，一根接在用金属丝做的渔网圈上，另外一根接一金属板，将两根线放在1至1.5米宽的水域两头，可见水中冒泡，如有鱼，则被击昏浮于水面，而后用渔网将鱼捞起。

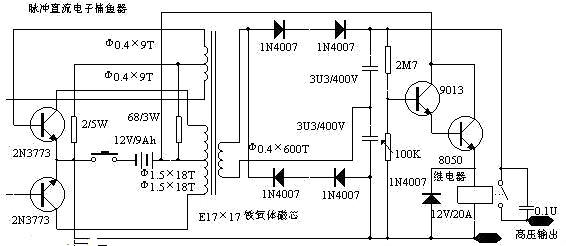

调试：在输入端接1只100W的白炽灯胆，调理100KK微调电阻使灯胆最亮发白光，且有闪灼感便可。

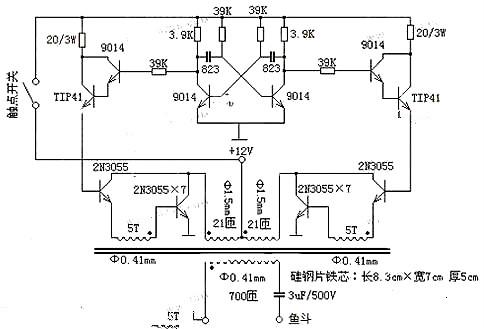

如图为传统多谐振荡鱼机电路。通俗鱼机都不两个5T和下沉线圈，它的感化是使管深度饱和和深度停止，这能够加大鱼机的负载才能若是不加下沉线饶的，加了此线圈能够较着看到鱼灵活力足了。下沉线圈的匝数为电压3V。
这便是通俗网鱼机网鱼的任务道理和其用料的概略，好的电鱼机用料是首选通俗用料好的电鱼机，浮鱼结果和控鱼结果都很结果较着并且 不轻易坏。
电鱼机的道理便是将低电压大电流的电源变更成高电压，刹时大电流的脉冲直流变更器。
其组成局部有：一：逆变局部(前级)
二：整流脉冲放电局部(后级)
要电到鱼，进步电鱼结果，必须有充足的输入功率和合适的输入电压。若是输入功率不大,就算电压再高也没用.防身用的电击枪电压高达几万伏,可是把鱼放在脸盆里也电不到(我亲身做过实验),为甚么呢?当时由于电击枪功率太小,在水中带不动负载,压降太大.电压太低只能给鱼儿骚痒,这是由于水阻的原因,电压太低流过水中的电流太小,电压太高,必将增大输入内阻,如许负载才能又差.,并且元器件的耐压,变压器的绝缘等方面请求高.如许又下降了靠得住性.我小我觉得输入电压(空载)在500-1200V较好. 输入功率要按照利用处所来定,最少要在150W(带220V150W的灯胆发白光)以上.单人背负功率不宜跨越800W,由于800W满载输入电流将到达70A,最大背40AH的电瓶也用不了几个小时的.若是用在船上功率则可达数千瓦.12V机子功率最大不宜跨越1500W，由于1500W时电流已跨越120A，电瓶吃不消的。要增大功率就必须进步电池电压，不异电瓶电流，电压进步一倍功率就增添一倍。并且电路在大电流任务时辰发烧严峻，比拟轻易出题目。良多船机用24V，36V,乃至48V。电池电压越高，做机子越有益。可是价格是须要多个电池，造价更高了。
前级就任务频次和规划体例来分首要有高频机和低频机和白金机，固然白金机也属于低频机。就鼓励，驱动体例分为它激机，自激机。
高频机首要由前级驱动，MOS开关管和高频变压器组成。首要长处是体积小，分量轻，功率大。逆变效力高。错误谬误是电路庞杂，毛病率较高。并且不加后级下水电不到鱼。任务频次通俗在5KHZ以上，通俗高频机任务频次8K-30K较好。详细几多须要按照变压器来婚配。

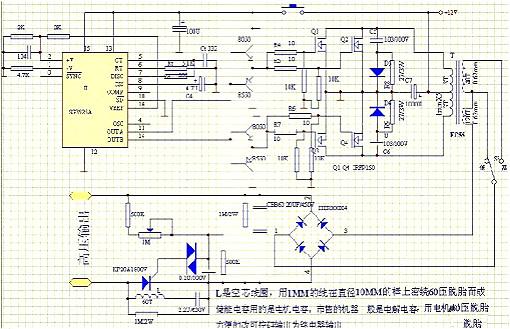

前级驱动多利用脉宽调制的IC，此刻用的最多的是SG3525和TL494。3525核心简练，外部带图腾柱缩小，能够间接驱动5-6对摆布MOS，并且死区，RT,CT调理便利，是做鱼机首选。
前级驱动MOS管的选用，通俗用电流大，耐压充足的，导通电阻小的，和W数大的。耐压不宜太高，高耐压的管子必将内阻增大，如许发烧就会快。MOS管TO220封装的通俗选IRF3205，75N75，IRF1010，60N08，IRF1404等。做大功率机子选用TO247封装的大管子，IRFP2907,170N06等都是牛管。管子能够接纳多对并联。详细一对管子能做几多W检查元件PDF资料的W数就晓得差未几了，3205是200W一个，1对做200W很不变，2907一个470W，1对做500W就很不变。也能够选用TO-3的铁壳管子，散热不错。
高频前级变压器的资料通俗用铁氧体，非晶环等，EE铁氧体变压器绕制简略是最经常使用的。并且取材便利。值得注重的前级推挽规划时，变压器磁芯不可有气味不然空载电流大，有气味的磨平。不谨慎拆碎的磁芯也能够用，粘接时辰不要留气味。
低频机由低频变压器，功率管等组成。首要长处是规划简略，不变耐用，不加后级电鱼结果都不错。错误谬误是，体积大，轻巧，逆变效力较低。有它激机，自激机。自激机过载才能强，管子在后级短路不易烧，它激机能够做的空载电流小，功率大，可是后级短路管子易坏。低频机通俗任务在2KHZ以下。变压器首要用硅钢片，也有用铁氧体做低频的。硅钢片首要有EI（FF）形，C形，环形和条形。条形合适做白金机。白金机电鱼结果不错，可是轻巧用铜量庞大。并且白金触点易坏，白金机逆变效力最低。有人用电子元件取代白金触点做了电子白金机，结果不错，现实便是反激机。用C形死心和条形都能够建造。也很轻巧，做船机不错。
功率管用的最多的是3DD15D管，首要由于他自制，实在他是很渣滓的管子，市道上的机子动不动便是80管乃至100多管，不懂的人觉得管子越多越好，实在那末多管子并联管子泄电流很大，缩小倍数很低。用处管一个要顶10个15D。比拟好的管子有2N3055,2N3772,MJ11032等。
在建造中,变压器的绕制很是关头.硅钢片死心资料的任务频次低,通俗不跨越2KHz, 是以变压器的线圈较多, 用铜量大. 用铁氧体磁芯的任务频次高,通俗10KHz-100KHz,如许变压器的线圈圈数少, 用铜量少. 铁氧体的任务频次高,体积小,圈数少,以是最好绕制.为了降服高频趋肤效应,通俗接纳多股并绕.低频铁芯的任务频次低,可用单股线绕制,为了便利绕制也可多股并绕.出格要注重绝缘题目。高频机变压器线径选用10A每平方MM。在匝数不少的环境下线径尽可能粗。
高频机前级空载电流通俗几十--500MA之内都能够，关头是频次调剂到MOS发烧最小就好。它激秘密注重驱动频次和变压器婚配题目。有示波器察看最好，带载MOS漏极规范方波最好。良多人做不好就怪图不行，由于小我的元件参数，变压器做法，手工都有差别，机子都须要现实调剂到最好。经历多了，一个图只需转变局部参数多大功率机子都能够做出来。高频前级注重走线规划搅扰。学做鱼机起首不要斟酌掩护题目，做会了在做掩护。
低频自激机变压器次级串电容间接下水结果不错，可是浮鱼稍差。串电容首要是为了缓冲，使机子好启动。自激机在重载下难以启动。亦能够加后级。高频机必须加后级，便是脉冲放电局部。
脉冲放电局部实在质便是将整流储能后的高压直流电,经由进程电容刹时向水里放电的进程,电容储能刹时放电能够进步刹时功率, 到达刹时最大脉冲功率，以到达最好的电鱼结果.但总功率是不会变的,它将保持能的转换和守恒定律,即输入功率总大于输入功率.一台好的机子,光有好的前级或好的后级都是不够的.不要妄图用何等有优异的后极来缩小前级的功率缺乏. 现实从电容放出的电，在水里要耗损大局部的功率.感化在鱼体上的功率只占小局部了. 整流可接纳倍压整流,也可用桥式整流.若是变压器输入电压较低,能够用倍压进步电压. 若是变压器输入电压较高则用桥式整流.倍压整流通俗次级低级变比20-40倍，桥式变比40-60倍。按照机子功率巨细定，功率小变比做低点。低频机的整流可用通俗二极管,高频机则用快规复二极管.滤波电容通俗用电解电容。100-500W机子用47-150U，500-1000W用150-330U，1000W以上用470U以上。
脉冲放电局部,通俗的放电器件有继电器，三极管或场效应管输入等,可控硅等.继电器的最简略,但有乐音,且碰极轻易烧坏触点.三极管或场效应管输入的靠得住性最差，利用时要出格谨慎，防止在水里碰极（便是输入短路），可控硅的最耐用，可控硅刹时浪涌电流能够到达10倍额外电流。做的好输入狂短路都不坏。有单硅，双硅，4硅。电路图网上良多本身去下载。通俗的放电频次应在在10-200Hz之间可调,现实40-120HZ结果比拟抱负，单硅后级进步频次能够增大功率，最高频次要按照机子前级功率和关断电容来定，以调到最大不至于前级过载为准。DB3触发的最简略经常使用。市道上的机子70%以上是单硅后级。首要是由于简略靠得住，单硅波形的尖峰对鱼有很强的杀伤力。串连双硅过载才能较强，顺应半淡水。他的脉宽随负载变更。4硅机子效力较高，小元件能取得较大功率。串双硅和桥4硅波形都差未几.
