摩托车电路图
充实领会摩托车电子部件的品种、机能、特色、特色和在电路中的标记、在电路中的感化和功效等，晓得哪些参数会对电路机能和功效发生甚么样的影响，为进一步熟习领会“摩托车电气部件”奠基了杰出的根本，也就更轻易深入本身对摩托车整车节制机能的认知。上面详解各类电路阐发

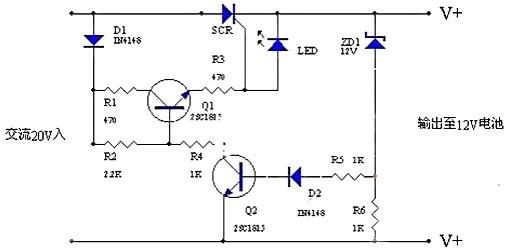

摩托车充电电路图该充电器只操纵了交换电的正半周充电，充电速率较快，且能耽误电池寿命，在通俗的么托车上操纵该充电器，机能极好，可省燃油5%摆布，是一个合用的充电电路，此充电器的作者正在操纵中。
任务道理：（如上图）交换电压同时加到D1和SCR，颠末D1的半波整流后通R1、R2、Q1、R3向SCR供给触发电压，此时SCR给电池充电，当电池电压回升至13.5V时ZD1导通，电压颠末R5、D2向Q2供给偏压，使Q2导通，Q1反偏遏制，SCR遏制输入，当电池电压低于13-13.5V时。

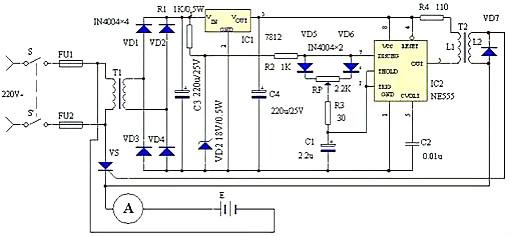

充电电路特色:本充电器间接操纵220V交换市电，经过过程触发电路的节制，实现其输入电压从0V起调，合适于对 12V－220V的蓄电池（组）充电。
任务道理 ：电路任务道理见图1。由电源电路、触发电路和主控电路三局部组成。220V市电经电源开关S－S'、电源变压器T1降压后，由二极管VD1－VD4组成的全波整流电路整流，变为脉动直流电源。一路经电阻R1限流和稳压二极管DW稳压，保送约18V的梯形波同步稳压电源，作为时基集成电路NE555及其核心元件组成的无稳态振荡器RC延时关键的电源；另外一路颠末三端稳压集成电路IC1 AN7812送出12V不变的梯形波同步稳压电源IC2的任务电源。触发电路由IC2 NE555及R2、R3、RP、C1、C2等元件组成，振荡周期小于10ms牢固不变，仅可转变输入矩形波占空比的无稳态振荡器和R4、脉冲变压器T2组成触发脉冲。振荡器之以是接纳18V和12V两路同步稳压电源，目标是增大输入矩形波的占空比，即增大触发脉冲的移相规模。本触发电路的移相规模大于120°，调理电位器RP便可输入差别触发角的触发脉冲，从而到达节制可控硅VS导通角的目标。

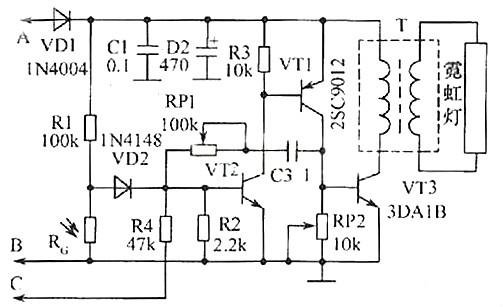

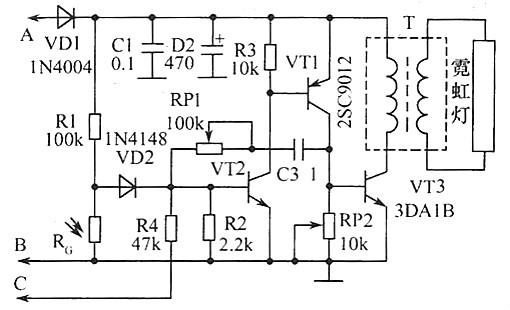

摩托车尾牌加装的霓虹灯闪光器电路图与任务道理：为摩托车尾牌加装如图所示的霓虹灯闪光器，能够增添摩托车夜行时的宁静，引发跟随厥后的车辆注重，同时它也可在摩托车刹车时随着尾灯而闪灼。该装配可取一段是非恰能环抱车号牌一周的霓虹灯管，作车牌的夜行照较着现。VT1、VT2组成一个互补型的无稳态多谐振荡器，BP1、C3决议了振荡器的任务频次，RP2上的旌旗灯号电压经VT3缩小鞭策升压变压器T，如许在T的次级感到出高压脉冲而使霓虹灯发光。
元器件挑选：图中除已标明的器件型号外，光敏电阻可选用M45系列，请求暗阻>1MΩ，而亮阻<10kΩ；脉冲变压器T可选取E12型磁芯MXQ-2000，低级用Φ0.51mm的漆包线绕45匝，次级用Φ0.21mm的高强度漆包线绕1500匝摆布而成。若无绕制前提，也可用制品9V／3W以上的电源变压器代用，将其初度级反接，但操纵结果较之上述的公用高频变压器要差一些，这时辰还应选取击穿电压在200V摆布的霓虹灯管。

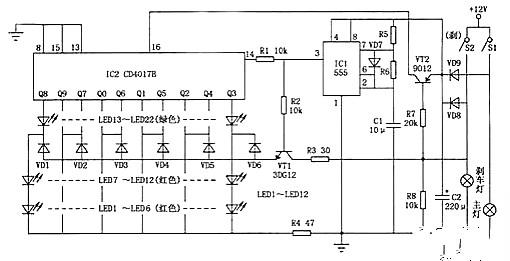

摩托车变色闪光尾灯的电路如图所示。闪光尾灯由红、绿灯穿插组成。普通行驶时，红、绿灯按编程挨次活动发光。刹车时，一切绿灯燃烧，而一切红灯点亮。

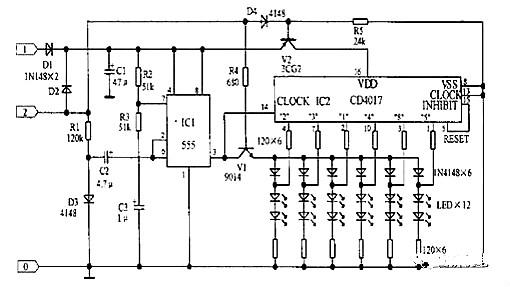

摩托车东西箱用LED闪灼板道理阐发，当电源从1端接入时V2导通，IC2得电任务。CD4017组成六进计数器，那时钟脉冲由IC1组成的多谐振荡器供给。因为2端不加电，V1遏制使LED只受IC2节制，闪光结果为从中间向双方巡回点亮。振荡频次由R2、R3、C3决议，闪灼较快。当电源由2端接入时，V2遏制，V1导通，IC2不任务，LED受IC1输入节制。因为D3导通，IC1的振荡频次由R2、R3、C2、C3决议，闪灼较慢。闪光结果为整排LED一路亮。
任务道理:为摩托车尾牌加装如图所示的霓虹灯闪光器，能够增添摩托车夜行时的宁静，引发跟随厥后的车辆注重，同时它也可在摩托车刹车时随着尾灯而闪灼。该装配可取一段是非恰能环抱车号牌一周的霓虹灯管，作车牌的夜行照较着现。VT1、VT2组成一个互补型的无稳态多谐振荡器，BP1、C3决议了振荡器的任务频次，RP2上的旌旗灯号电压经VT3缩小鞭策升压变压器T，如许在T的次级感到出高压脉冲而使霓虹灯发光。
电路道理如图所示:S1是电源开关,由车锁节制,S2为原刹车灯节制开关。闭合开关S1,因为电容C1两头的电压不能渐变,IC的②脚为低电平,刹车灯H亮,几秒钟后,因为C1被放电,使IC的②脚电压高于1.6V时,灯H燃烧。当行驶中的摩托车碰到环境加速或泊车时,开关S2闭合将C1两头短路放电,使开关IC的②脚变成低电平,刹车灯H随即被点亮,S2复位后,H须延时几秒钟后能力燃烧。

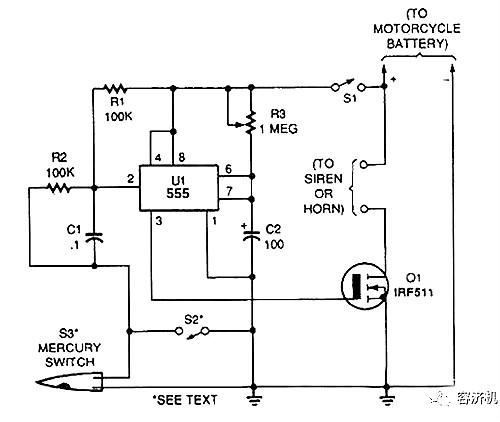

摩托车防盗报警器道理图中一个555集成电路在单稳态按时器电路相连，它在一段预设的时辰段内开启了场效应晶体管和警报器或自行车喇叭圈。开关S1是用作开启/封闭开关。不管封闭两个开关中的任何一个，S2和S3，都将会触发集成电路。当任何一个封闭的时辰，UI的引脚2变低电平。
发射机局部：继电器K和可控硅VS用来节制发射电机路的电源。IC1组成警声旌旗灯号电路。晶体管V及其核心元件组成射频振荡电路，发射报警旌旗灯号。在期待状况时，开关S1接通，而SB1断开（即车头锁被锁住），K就处在开释状况，报警发射机不任务。当车头锁被翻开时（即SB1接通），VS被触发导通，K吸合，接通发射电机源。SB1接通后，K－2的常开点将其自锁，此时只要断开S1报警方能竣事。在K举措时，其常闭触点K－l断开，堵截策念头焚烧电路。领受电机路由TDA7010和开关功放TWH8778、TWH68组成。当IC2 收到报警旌旗灯号时其互脚的高电平经过过程IC3经IC4缩小由TWH15放出报警声。但要斟酌到频次的不变性，因为7010本身不频次不变电路，在任务时要多作检测，最好用印制板和贴片元件。

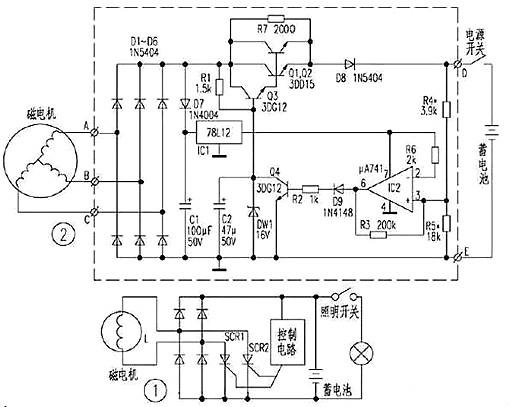

本装配电路如图所示。磁电机输入的交换电压经二极管Ｄ１～Ｄ６整流后变成脉动直流电压分两路输入。一路由Ｑ１、Ｑ２、Ｑ３、Ｒ１、Ｒ７、ＤＷ１，和Ｃ２组成的典范晶体管串连稳压电路稳压后输入１６Ｖ电压，经Ｄ８给蓄电池充电；另外一路经Ｄ７断绝后由Ｃ１滤波、ＩＣ１稳压取得１２Ｖ直流不变电压对运算缩小器ＩＣ２供电，并且经电阻Ｒ６接至ＩＣ２的②脚作基准电压，蓄电池的电压经Ｒ４、Ｒ５分压后送至ＩＣ２的③脚作为比拟电压。当蓄电池的电压低于１４。４Ｖ时，加至ＩＣ２③脚的比拟电压比②脚的１２Ｖ基准电压低，运算缩小器输入低电平，Ｑ４遏制，Ｑ１～Ｑ３普通任务输入１６Ｖ电压。当蓄电池的电压高于１４。４Ｖ时，ＩＣ２的③脚比拟电压高于②脚基准电压，ＩＣ２输入高电平，Ｑ４饱和导通，分流掉流入Ｑ３基极的电流，从而形成Ｑ１Ｑ２的输入电压大幅降落，Ｄ８遏制，遏制向蓄电池充电和向电器供电。此时，车上的电器均由蓄电池供电。当蓄电池的电压再次低于１４。４Ｖ时，则ＩＣ２又输入低电平，Ｑ１、Ｑ２又普通输入。较着，当蓄电池布满电时，磁电机几近任务在空载状况，而不像惯例的硅整流稳压器那样处于大负荷短路状况，这就到达了节能的目标。电路中Ｒ３为ＩＣ２的正反应电阻，Ｒ７用于在Ｑ１Ｑ２遏制时给蓄电池遏制涓流充电，Ｄ９的感化是保障某些运算缩小器的微量零漂输入不至于致使Ｑ４导通，而发生误举措。

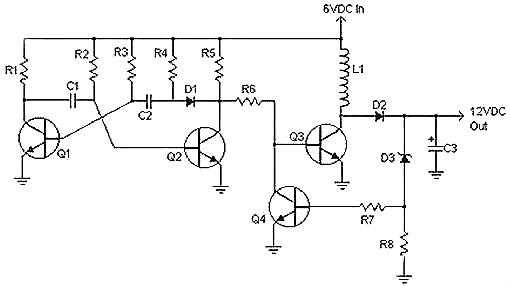

此6v转12v电路是一个简略的电路图，能够供给高达800mA 12V电源。合用于摩托车声响等简略的电路中。经过过程点窜电路中的一些元件，能够转变差别的输入电压。
1、L1电感为直径为0.5mm漆包线,80匝，外径40毫米环形磁芯。
2、D3的值差别能够被用来调剂从约0.6V至30V的摆布差别的输入电压。请注重，在高电压的电路能够电流供给缺乏。
3、C3可用一个较大的值，以供给更好的滤波。

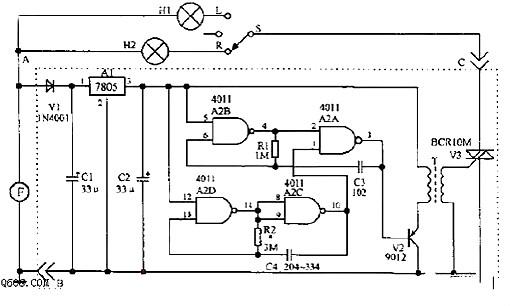

电路中与非门A2A、A2B和电阻R1及C3组成高频振荡器，其输入接在V2的基极；A2C、A2D、R2、C4组成低频振荡器，节制与非门A2A的一个输入端1的电平。当低频振荡器输入端10脚为高电日常平凡，A2A翻开，高频振荡器起振，A2A旌旗灯号加在V2的基极，使其任务在开关状况。V2的发射极接到高频变压器T的一次线圈，在其二次侧发生一系列高频脉冲旌旗灯号。该旌旗灯号触发双向晶闸管V3导通。当低频振荡器输入端为低电日常平凡，A2A的输入端3为高电平，V2、V3遏制。当低频振荡器输入端又变为高电日常平凡，V3又变为导通。如许循环往复地振荡下去，V3将断续导通。如转向开关S打到左（L）或右（R）地位时，因为V3的断续导通，使得转向灯也断续发光而发生闪光结果。若在V3的阴极或阳极并联一个扬声器，则在转向时可收回声响，并提示驾驶员在转向后不要健忘封闭转向灯。

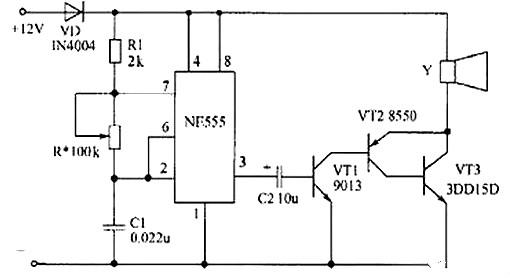

摩托车电子喇叭普通是操纵电磁振动式的，其外部有一组线圈。通电后发生磁场，吸合振动膜发声，它的长处是布局简略。可是其任务电流大，普通最小任务电流也达1.5A，而另加装的高低音蜗耳式喇叭，任务电流高达3A，操纵时对喇叭开关及线路易形成粉碎，上面先容一种低功耗高响度电子喇叭。
电路如图所示。NE555组成音频振荡器电路，音频旌旗灯号经其3脚输入，间接耦合至由三极管 VT1、VT2、VT3组成的复合管功放电路遏制缩小，而后鞭策喇叭Y发声，因功放接纳三管复合缩小，故其缩小倍数很大，以是该电路耗电省，响度高，到达122dB，经测定，其任务电流小于0.5A。
建造时，喇叭Y用4Ω、5W以上的小口径低音动圈式电喇叭，如能找到动圈式号筒形警笛喇叭则结果会更好；调理R 可转变Y的发音结果。也可经过过程转变C1的值来实现。注重Y要装置于防水处。

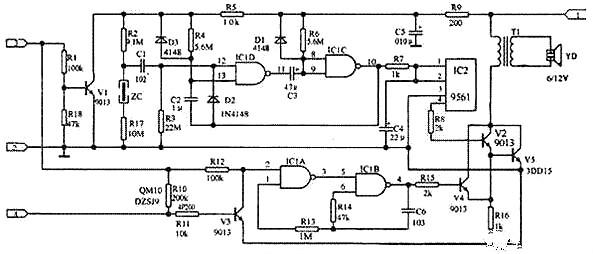

有人动车时，振动传感器ZC接到振动旌旗灯号，经IC1D缩小，再经过过程 C3、R7组成的微分电路，将低电平旌旗灯号耦合到IC1C的输人端，输入端输入高电平“l”，经过过程R8为四声集成电路IC2供给电源，IC2收回的警报声经V2的鞭策，再经V5功率缩小收回声响。同时，10脚的“1”旌旗灯号经过过程D2将12脚置于“l”封闭了输人端，是以IC1D能够坚持11脚输入低电平“0”。C3、R6组成微分电路，随着时辰的耽误，8、9脚的电位降低，当降低到IC1C的输人阈值时，IC1C 翻转，输入“0”，警报声遏制，进人鉴戒状况。引线3接车钥匙供给的正电源。引线4接喇叭开关。

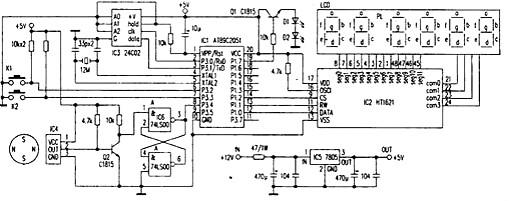

如附图所示。通电复位，电路进入任务状况。液晶显现屏显现“892051”字样。3秒钟后，前两位显现以后车速，后四位显现以后车里程。按下K1夜灯点亮，以便利驾驶员在夜行时看时速表，再次按下Kl则封闭夜灯；按下K2则里程表清零。
摩托车外行驶时，装置在摩托车轮毂上的四片磁极随着车轮一路动弹，当磁极颠末装置在磁极运转轨道四周的霍尔磁传感器（IC4）时，磁传感器②脚电平就会输入脉冲旌旗灯号。这一脉冲旌旗灯号便是车轮动弹的频次旌旗灯号。因为N、S磁极各感到磁传感器一次，其②脚电平就变更一次。以是从磁传感器上取得的频次现实是摩托车车轮动弹频次的两倍。
从磁传感器②脚输入的两倍转速频次旌旗灯号先送至Q2遏制缩小，再经过两个与非门组成的触发器送至单片机AT89C205l的P3.4脚遏制频次计数，从而得出以后摩托车时速。设摩托车车轮的周长为L，所测得的频次为N，则以后摩托车的时速V=（N/2）×Lx3.6km/h。
上图和下图是两种焚烧器电路，其根基道理都是由主焚烧线圈L1向C1充电，节制线圈L2触发可控硅，使C1向L3放电，由L4感到出高压实现焚烧。

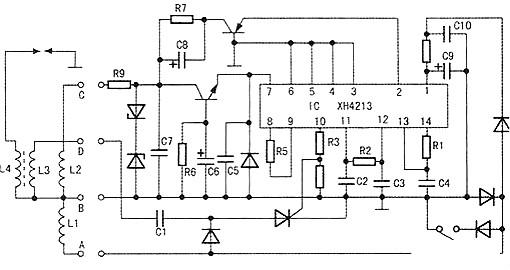

上图是一种主动跟踪电路。L2发生的相位脉冲由IC(2)脚输入，再由IC(1)脚输入。IC(12)、(13)脚及其核心元件设定的积分电压波形与外部进角电压波形比拟。节制进角开关守旧。
是以，IC(10)脚输入的旌旗灯号会跟踪策念头转速率变更而主动调剂焚烧提早。但这一电路在国产摩托车现实操纵中毛病率高。缘由是焚烧器塑料盒子体积小，长宽只要6.5cm×3.2cm，以是元件摆列密度大，加上国产小型化元件团圆性大。良多这类焚烧器在任务一至两年后呈现车子打火难和马力降落等景象。另外，这类电路元器件多、本钱高，不合适读者建造和出产。
把握摩托车电路毛病的查抄体例，起首要领会摩托车电路的布局特色：
a）用电装备的各任务局部均与电源装备并联，开关则串连于两者之间。在开关的节制下，响应地各个用电装备能够互不搅扰地遏制或规复任务。按照这一特色，在普通环境下，能够便利地零丁查抄某个用电装备是不是普通任务。
b）在用电装备与电源装备的毗连中，均接纳“单线制”，即并联毗连的一端用导线毗连（称前方），另外一端则借助于摩托车的金属车体遏制毗连（称搭铁端或接地端）。按照电源装备（如蓄电池）搭铁端极性的差别，电气体系有正极搭铁与负极搭铁之分。
c）高压电路中的毗连导线均接纳划定色彩的单色线或双色线。在间接毗连的电路中凡是接纳不异色彩的导线，在间接毗连的电路中则接纳差别色彩的导线。按照这一特色，能够比拟便利地查找电路毗连的毛病。
d）在电路毗连中普遍接纳插接器，这在掩护和检验时，可便利地断开或规复毗连。
a）电路断路。电路中的毗连点打仗不良、电流时通时断，是断路毛病初始阶段的表现。
b）电路短路。因摩托车电路为单线制，故短路凡是是由导线（即前方）间接与车体（即地线）连通所引发，以是短路也被称作搭铁或碰铁。
c）电路的毗连有误。误接有2种环境：1)应连通的电路未连通；2)不应连通的电路被连通，其毛病景象比拟庞杂，需视详细环境而定。
d）电气装备平衡。在电源装备和用电装备上，有些部件或某些部位需遏制恰当调剂。当某一部件或部位（偶然是多个）严峻平衡或调剂不那时，即会影响电气体系的普通任务。
e）电气装备粉碎。装备普通粉碎缘由是某些易损的零部件跨越了划定操纵期，在操纵期内形成电气装备过早粉碎的缘由，除所用零部件制作品质不佳，大多操纵掩护或装置调剂不妥而至。
电气体系呈现毛病时，首选应注重察看毛病的表现，并按照毛病表现遏制阐发，以开端肯定毛病缘由和毛病规模。当个体用电装备任务不普通时，凡是不需查抄电源装备。当某一供电回路时的全数用电装备均不能普通任务时，则需从电源装备起头慢慢逐段查找毛病缘由和部位。查找时，应遵守先易后难、先外后里、先简后繁的准绳，可少走弯路，有用地进步毛病诊断效力。普通环境下，可先查抄电路中有无断路、短路或毗连有误等景象，而后再查抄电气装备是不是平衡或粉碎。
a）短接实验。体例是：用一根导线，将思疑有断路景象的导线短接。若短接前该供电回路不任务，短接实验时该供电回路中的用电装备任务普通，则标明该供电回路存有断路毛病。此实验不可将电气装备短接，不然，能够形成电源短路或电气装备的工况被粉碎。开关和熔断器因串连于电源装备与用电装备之间，且在任务时外部呈连通状，故可作短接实验。比方，当思疑开关的某一对触点不能闭合或闭合打仗不良时，可将两触点作短接实验，以判定其手艺状况。若短接后该线路规复普通，便可判定两触点存有手艺缺点，可对其作进一步查抄。
b）用唆使灯查抄。用一与电源装备额外电压不异，功率在3W摆布的小灯胆作唆使灯，上焊2根导线。查抄时，唆使灯的一根导线与车体搭铁，另外一根导线沿供电主电路与分电路顺次与各前方接点相接。若线路普通，唆使灯均应发光。不然，标明在唆使灯发光与不发光的两个被测点之间有断路景象。对搭铁回路的检测，应使唆使灯的一根导线与供电装备的前方相接，另外一端别离与各搭铁接点相接，唆使灯均应发光。不然，标明被测搭铁接点断路。
c）用万用表查抄。操纵万用表电压档检测各前方接点与搭铁端电压，当万用表表针唆使为0时，标明被测前方接点与电源的毗连有断路景象。当唆使值与普通的供电电压比拟有较着降低时，标明电路有打仗不良或短路等毛病。操纵万用表R×1Ω档检测间接连通的电路，其限值应近于0。不然，标明有打仗不良或断路毛病（断路时电阻值为无限大）。检测时，应使被测电路与别的电路的毗连脱开。
a）断开实验。用电装备有短路景象会影响统一供电电路中各用电装备的普通任务。将思疑有短路景象的电路与电源毗连断开后，若其他用电装备规复普通任务状况，则标明断开的电路中有短路。
b）用万用表查抄。将思疑短路的电路与供电电源脱开，用万用表欧姆档检测电路对车体（搭铁）的电阻，若被测电路电气装备与车体不连通，电阻为无限大；若被测电路某一电气装备与车体毗连，电阻值较着小于电气装备的内阻值，标明有短路。用万用表欧姆档检测时，应使电源装备遏制任务，以避免粉碎万用表。
a）电路毗连有误，可根据电路图，对掩护或检验时曾变化过的电路遏制核对并予改正；
b）对电气装备平衡，可严酷按手艺请求从头调剂，须要时请有经历的维修职员予以指点；
c）电气装备是不是粉碎，可用换件法赞助判定。若改换思疑有毛病的部件后，电气装备规复普通任务，则标明该部件存在毛病。
