经常使用电路图标记大全

电路图首要由元件标记、连线、结点、正文四大局部构成。元件标记表现现实电路中的元件，它的外形与现实的元件不必然类似，乃至完整不一样。可是它普通都表现出了元件的特色，并且引脚的数量都和现实元件坚持分歧。 连线表现的是现实电路中的导线，在道理图中固然是一根线，但在经常使用的印刷电路板中常常不是线而是各类外形的铜箔块，就像收音机道理图中的很多连线在印刷电路板图中并不必然都是线形的，也可以或许是必然外形的铜膜。 结点表现几个元件引脚或几条导线之间彼此的毗连干系。一切和结点相连的元件引脚、导线，不管数量几多，都是导通的。 正文在电路图中是非常主要的，电路图中一切的笔墨都可以或许纳入正文—类。细看以上各图就会发明，在电路图的各个处所都有正文存在，它们被用来申明元件的型号、称号等等。

电子装备中有各类百般的图。可以或许申明它们任务道理的是电道理图，简称电路图。电路图有两种，一种是申明摹拟电子电路任务道理的。它用各类图形标记表现电阻器、电容器、开关、晶体管等什物，用线条把元器件和单位电路按任务道理的干系毗连起来。这类图持久以来就一向被叫做电路图。另外一种是申明数字电子电路任务道理的。它用各类图形标记表现门、触发器和各类逻辑部件，用线条把它们按逻辑干系毗连起来，它是用来申明各个逻辑单位之间的逻辑干系和零件的逻辑功效的。为了和摹拟电路的电路图区分开来，就把这类图叫做逻辑电路图，简称逻辑图。除这两种图外，经常使用的还无方框图。它用一个框表现电路的一局部，它能简练了然地申明电路各局部的干系和零件的任务道理。

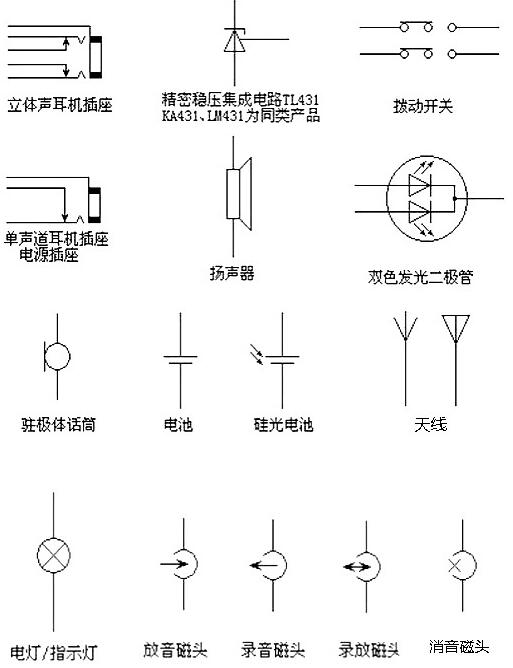

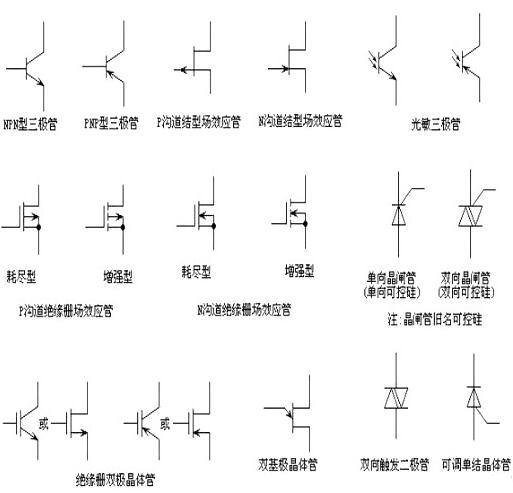

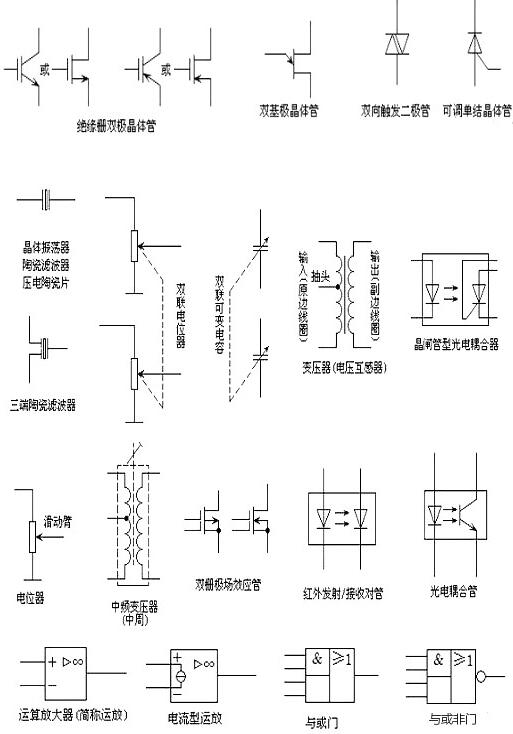

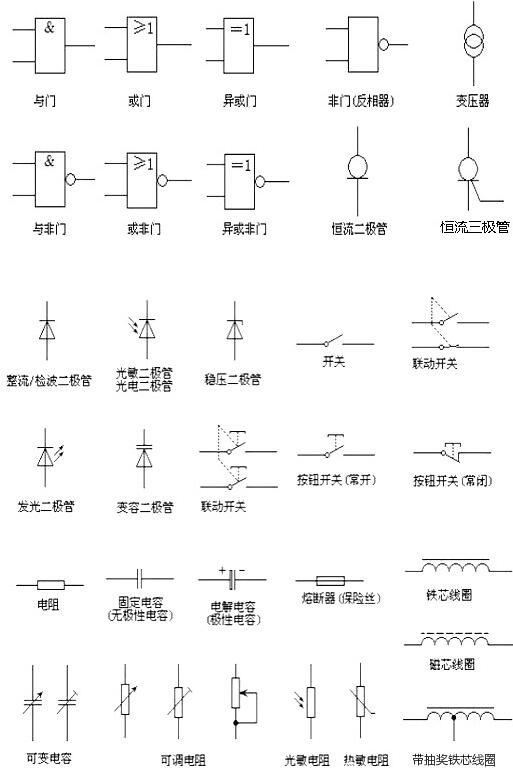

字符电路图标记大全：

AAT 电源主动投入装配

AC 交换电

DC 直流电

FU 熔断器

G 发电机

M 电念头

HG 绿灯

HR 红灯

HW 白灯

HP 光字牌

K 继电器

KA（NZ） 电流继电器（负序零序）

KD 差动继电器

KF 闪光继电器

KH 热继电器

KM 中间继电器

KOF 出口中间继电器

KS 旌旗灯号继电器

KT 时候继电器

KV（NZ） 电压继电器（负序零序）

KP 极化继电器

KR 干簧继电器

KI 阻抗继电器

KW（NZ） 功率标的目的继电器（负序零序）

KM 打仗器

KA 刹时继电器 ； 刹时有或无继电器；交换继电器

KV电压继电器

L 线路

QF 断路器

QS 断绝开关

T 变压器

TA 电流互感器

TV 电压互感器

W 直流母线

YC 合闸线圈

YT 跳闸线圈

PQS 有功无功视在功率

EUI 电动势电压电流

SE 尝试按钮

SR 复归按钮

f 频次

Q——电路的开关器件

FU——熔断器

FR——热继电器

KM——打仗器

KA——1、刹时打仗继电器 2、刹时 有或无继电器 3、交换继电器

KT——延时 有或无继电器

SB——按钮开关

Q——电路的开关器件

FU——熔断器

KM——打仗器

KA——1、刹时打仗继电器 2、刹时 有或无继电器 3、交换继电器

KT——延时 有或无继电器

SB——按钮开关

SA 转换开关

电流表 PA

电压表 PV

有功电度表 PJ

无功电度表 PJR

频次表 PF

相位表 PPA

最大需量表（负荷监控仪） PM

功率因数表 PPF

有功功率表 PW

无功功率表 PR

无功电流表 PAR

声旌旗灯号 HA

光旌旗灯号 HS

唆使灯 HL

红色灯 HR

绿色灯 HG

黄色灯 HY

蓝色灯 HB

红色灯 HW

毗连片 XB

插头 XP

插座 XS

端子板 XT

电线电缆母线 W

直流母线 WB

插接式（馈电）母线 WIB

电力分支线 WP

照明分支线 WL

应急照明分支线 WE

电力支线 WPM

照明支线 WLM

应急照明支线 WEM

滑触线 WT

合闸小母线 WCL

节制小母线 WC

旌旗灯号小母线 WS

闪光小母线 WF

变乱声响小母线 WFS

预告声响小母线 WPS

电压小母线 WV

变乱照明小母线 WELM

避雷器 F

熔断器 FU

疾速熔断器 FTF

跌落式熔断器 FF

限压掩护器件 FV

电容器 C

电力电容器 CE

正转按钮 SBF

反转按钮 SBR

遏制按钮 SBS

告急按钮 SBE

实验按钮 SBT

复位按钮 SR

限位开关 SQ

靠近开关 SQP

手动节制开关 SH

时候节制开关 SK

液位节制开关 SL

湿度节制开关 SM

压力节制开关 SP

速率节制开关 SS

温度节制开关赞助开关 ST

电压表切换开关 SV

电流表切换开关 SA

整流器 U

可控硅整流器 UR

节制电路有电源的整流器 VC

变频器 UF

变流器 UC

逆变器 UI

电念头 M

异步电念头 MA

同步电念头 MS

直流电念头 MD

绕线转子感到电念头 MW

鼠笼型电念头 MC

电动阀 YM

电磁阀 YV

防火阀 YF

排烟阀 YS

电磁锁 YL

跳闸线圈 YT

合闸线圈 YC

气动履行器 YPAYA

电动履行器 YE

发烧器件（电加热） FH

照明灯（发光器件） EL

氛围调理器 EV

电加热器加热元件 EE

感到线圈电抗器 L

励磁线圈 LF

消弧线圈 LA

滤波电容器 LL

电阻器变阻器 R

电位器 RP

热敏电阻 RT

光敏电阻 RL

压敏电阻 RPS

接地电阻 RG

放电电阻 RD

启动变阻器 RS

频敏变阻器 RF

限流电阻器 RC

光电池热电传感器 B

压力变更器 BP

温度变更器 BT

速率变更器 BV

时候丈量传感器 BT1BK

液位丈量传感器 BL

温度丈量传感器 BHB
