12v逆变器电路图

逆变器是一种把直流电能改变成交换电的装配。简略来说，逆变器便是一种将直流电转化为交换电的装配。

逆变电路的感化是在节制电路的感化下，将直流电路输入的直流电源转换成频次和电压都可以或许或许肆意调理的交换电源。逆变电路的输入便是变频器的输入，以是逆变电路是变频器的焦点电路之一，起着很是首要的感化。

最罕见的逆变电路布局情势是操纵六个功率开关器件（MOS、GTR、IGBT、GTO等）组成的三相桥式逆变电路，有纪律的节制逆变器中功率开关器件的导通与关断，可以或许或许获得肆意频次的三相交换输入。

凡是的中小容量的变频器主回路器件通俗接纳集成模块或智能模块。智能模块的外部高度集成了整流模块、逆变模块、各类传感器、掩护电路及驱动电路。外部集成了整流模块、功率因数校订电路、IGBT逆变模块及各类检测掩护功效。模块的典范开关频次为20KHz，掩护功效为欠电压、过电压和过热毛病时输入毛病旌旗灯号灯。

逆变电路中都设置有续流电路。续流电路的功效是当频次降落时，异步电念头的同步转速也随之降落。为异步电念头的再生电能反应至直流电路供给通道。在逆变进程中，寄生电感开释能量供给通道。别的，当位于统一桥臂上的两个开关，同时处于守旧状况时将会呈现短路景象，并销毁换流器件。以是在现实的通用变频器中还设有缓冲电路等各类响应的赞助电路，以保障电路的通俗任务和在产买卖外环境时，对调流器件停止掩护 .

升压器12v升220v电路实在便是一个震动电路，便是把直流电变成交换电，而后经过进程变压器升压变成220V，而后在输入端接上用电器便可。

12v转220v逆变器由逆变电路、逻辑节制电路、滤波电路三大局部组成，首要包含输入接口、电压启动回路、MOS开关管、PWM节制器、直流变更回路、反应回路、LC振荡及输入回路、负载等局部。

节制电路节制全部体系的运转，逆变电路实现由直流电转换为交换电的功效，滤波电路用于滤除不须要的旌旗灯号，逆变器的任务进程便是如许子的了。此中逆变电路的任务还可以或许或许细化为：起首，振荡电路将直流电转换为交换电;其次，线圈升压将不法则交换电变为方波交换电;最初，整流使得交换电经过方波变为正弦波交换电。

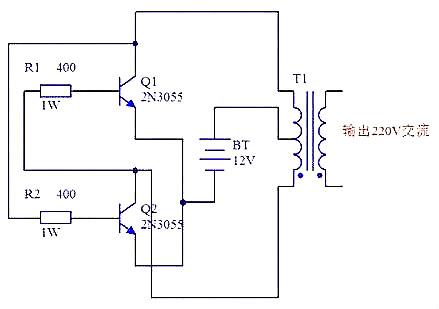

道理图以下图所示，接纳了功率较大的三极管2N3055，而电阻只用了两个，且最好电阻的功率选大一点，如许电路的输入功率也会响应地增添，上图中用的是1W的400欧姆电阻，若是不1W的也没干系，此刻用到的最多的是1/4W的电阻，只需挑选四个电阻并联约莫是400Ω就可以或许或许了。

升压器12v升220v电路图(一)

升压器12v升220v电路图(二)

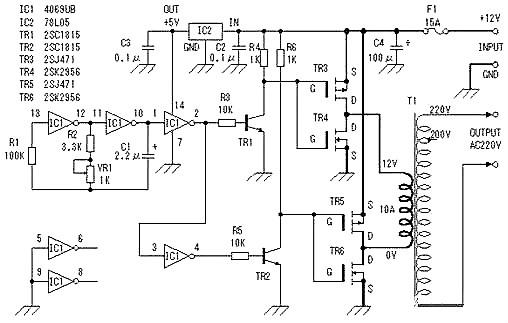

以下图，咱们也可以或许或许清晰看到需的元件另有各个元件之间的毗连环境，在电路功效上，除变压器T1用来升压，电源V1用来供电以外，剩下的原件便是发生矩形波的电路。在电阻挑选上R1和R2通俗在1.2k-4.7k之间，三极管无出格请求按照变压器的容量挑选，容量大就勤奋率大点的;变压器可用通俗节制变压器，只需有两组12V就行，咱们这个道理图中挑选器件为变压器0v-12V-12V，三极管用的达林顿管MJ11032，电阻4.7k，输入功率可以或许或许到达百瓦摆布，也不算小了，不过变压器的功率要选大点了，不然输入功率不那末大。

升压器12v升220v电路图(三)

此逆变器首要由MOS场效应管，通俗电源变压器组成。其输入功率取决于MOS场效应管和电源变压器的功率。

升压器12v升220v电路图(四)

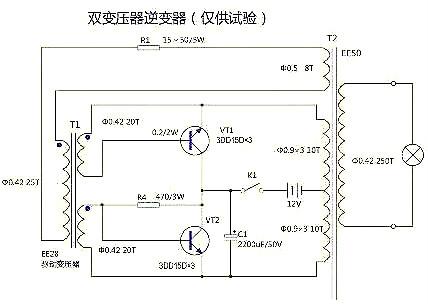

电路图中：25T 310T 20T 250T是变压器线圈的绕组匝数，VT1是大功率三极管，可以或许利用电视机电源管，R1的电阻是15-50Ω/5w，R4的电阻470Ω3W

12V直流升压到220V交换的电路图(五)

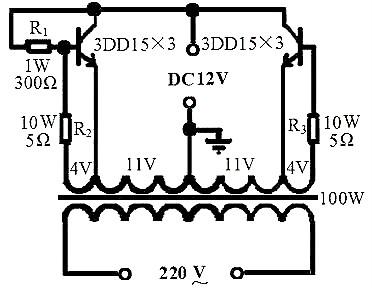

变压器可选用一个100W机床节制变压器，将变压器铁芯拆开，再将次级线圈拆下来，并记实匝数，以便于计较每伏圈数。而后用φ1.35mm的漆包线从头绕次级线圈，先绕一个22V的主线圈，在中间抽头，再用φ0.47的漆包线绕两个4V的反应线圈，线圈的层间用较厚的牛皮纸绝缘。线圈绕好后插上铁芯，将两个4V次级别离和主线圈连在一路，注重头尾的别接反了。可通电测电压，若是4V线圈和主线圈毗连后电压增添申明毗连准确，反之便是错的，可换一下讨论就可以或许或许了。

与4V线圈串连的两个电阻R2、R3可用电阻丝建造，可按照输入功率巨细挑选电阻的巨细，通俗为几欧姆，输入功率大时，电阻越小，偏流电阻用1W300Ω的电阻，不接这个电阻也能任务，但因为管子的参数不分歧偶然不起振，最好接一个。三极管的挑选：

每边用三只3DD15并联，共用六尽管子，电路毗连好后查抄无毛病，就可以或许或许通电调剂了，接上蓄电池，找一个100W的白炽灯做负载，翻开开关，灯胆应当能通俗发光，若是不能通俗发光，可减小基极的电阻，直到能通俗发光为止，再接上彩电看可否通俗启动，不能通俗启动也是减小基极的电阻，调剂终了后就可以或许或许通俗利用了。

12V直流升压到220V交换的电路图(六)

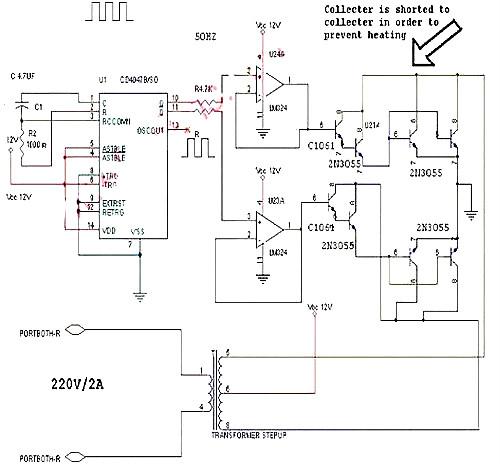

此直流12V转220V交换逆变器电路可以或许或许转换为12V直流转220伏交换。CD4047是用来发生方波。 根基公式为P =VI输入输入之间的变压器，输入功率=输入功率 是以，变压器12V到220伏，但输入绕组必须可以或许或许蒙受20A。

直流12V转220V交换逆变器电路图 (500W)(七)
