机电正反转电路图

电念头正反转，看似只是一张简略的电路图，但实在外面包罗了多种电工经常利用常识。是以这张图经常看成电工入门讲授之用，或说，此图是良多电工的发蒙课本。七彩教导方教员也在电气工程师班的二次线路里会现场直播接线讲授这一块的内容！

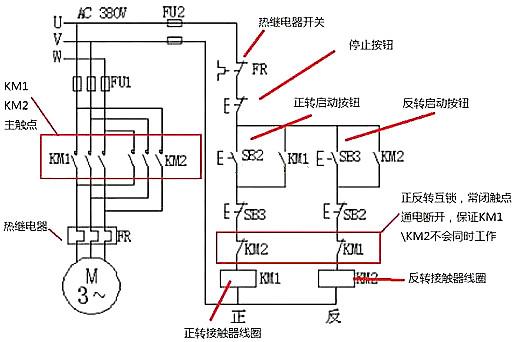

机电正反转电路图

此图间接拿来利用的环境也良多，比方起重机、卷扬机、车床、电梯等。但凡须要做来回举措的机器，几近都须要用到正反转。科技成长到明天，良多机器完成了主动化，如数控车床等，都是利用plc节制，但须要晓得，PLC在编程进程中，法式员必须清晰其机器节制道理，能力在编程时经由过程节制电路通断来完成节制功效。无机遇咱们会向大师分享节制电念头正反转的PLC节制法式，但在进修PLC之前，进修其机器道理是相对必须的。

电念头正反转节制道理图中，触及到的常识点有：1.电念头动弹标的目的变更缘由；2.电路掩护装配；3.按钮和打仗器的元件道理；4.自锁与互锁；5.机器互锁的用途。

常开触点: 不按或线圈不通电时断开 ,按下或线圈通电时闭合；

常闭触点: 不按或线圈不通电时闭合. 按下或线圈通电时断开；

第一个题目看图纸；

第二个题目,KM1、KM2由赞助触点互锁只能有一个任务。

第三个题目看常开、常闭触点的不同；

SB2,SB3分别是正反转启动按钮都用了一个常开，一个常闭。
