mos管驱动机电电路图

mos管驱动机电电路图，任务频次和驱动旌旗灯号的占空比不是很大，并且VMOS的功率规格也不是很大时，通俗并不需要为VMOS设置装备摆设特意的驱动电路。通用的CMOS半导体(互补金属氧化物品体管逻辑IC)、TTL（晶体管逻辑）集成电路、罕见的PWM公用IC的输出级都能够或许间接驱动VMOS。这类驱动体例通俗合用于驱动旌旗灯号的发生及节制电路与VMOS构成的功率级电路共地的状况。

TTL集成电路的逻辑电平为5V，输出级凡是由BJT（双极性晶体管）构成，旌旗灯号通俗从集电极输出，这便是常说的“集电极开路输出”，固然，输出级也有接纳MOSFET的，这便是“开漏输出”。上述开路输出体例需要外部电路设置装备摆设偏置电阻，以建立任务点，限制输出电流。

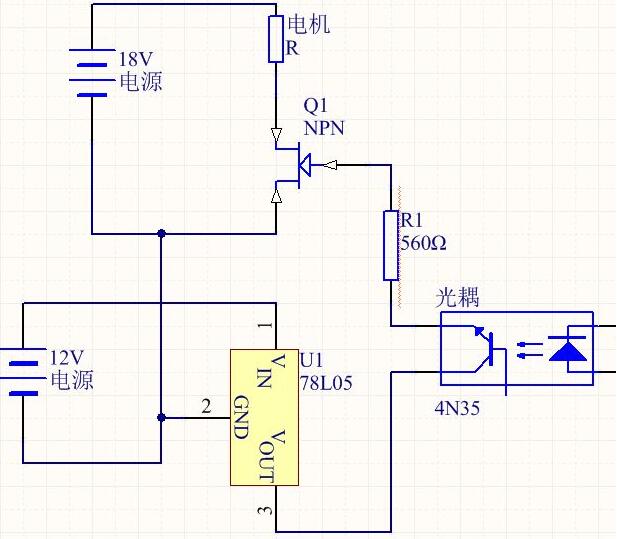

mos管驱动机电电路图

mos管驱动机电电路图的感化与电路道理图

机电驱动电路的感化

机电驱动电路的感化指经由过程节制机电的扭转角度和运行速率，以此来完成对占空比的节制，来达到对机电怠速节制的体例。

机电驱动电路道理图及电路节制计划

机电驱动电路既可经由过程继电器或功率晶体管驱动，也可操纵可控硅或功率型MOS场效应管驱动。为了顺应差别的节制请求(如机电的任务电流、电压，机电的调速，直流机电的正反转节制等)，上面先容几种机电驱动电路，以知足以上请求：

mos管驱动机电电路图

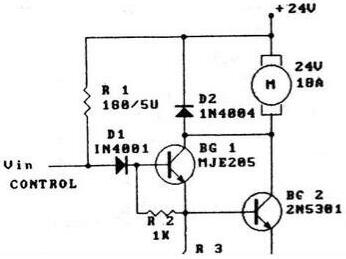

图1

图1电路操纵了达林顿晶体管扩展机电驱动电流，图示电路将BG1的5A扩流达到林顿复合管的30A，输出端可用低功率逻辑电平节制。上述电路接纳的驱动体例属传统的单臂驱动，它只能使机电单向运行，双臂桥式推挽驱动能够使节制更加矫捷。

mos管驱动机电电路图

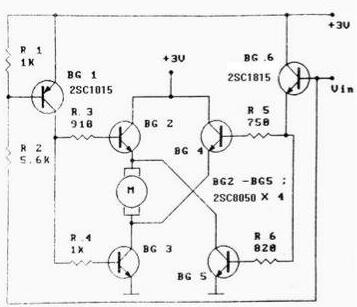

图2

图2为一款单端逻辑输出节制的桥式驱动电路，它节制机电正反转任务，这个电路的另外一个特色是节制供电与机电驱动供电能够分隔，是以它较好地顺应了机电的电压请求。

mos管驱动机电电路图

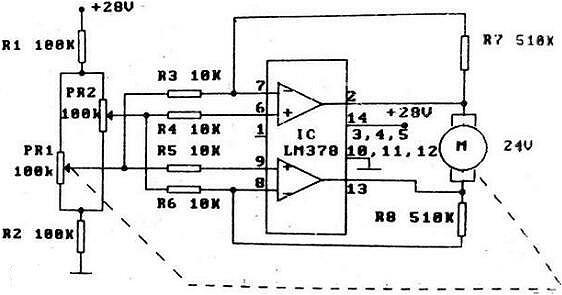

图3

图3也为单规矩负电平驱动桥式电路，它接纳双组直流电源供电，该电路现实是两个反相单臂驱动电路的组合。图3也能节制机电的正反转。

mos管驱动机电电路图

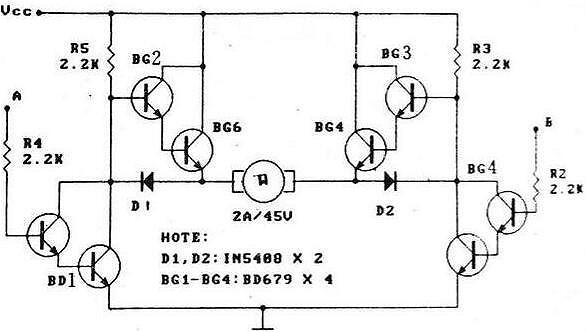

图4

图4电路以达林顿管为根本驱动机电的正反转，它由完整对称的两部分构成。当A、B两输出端之一为髙电平，另外一端为低电日常平凡，机电正转或反转;当两输出端同为高或低电日常平凡，机电停转;如接纳脉宽调制，则可节制机电的转速，是以图4具备四种组合输出状况，机电却能够发生五种运行状况。这里箝位二极管D1、D2的插手具备首要的感化，它使达林顿管BG2,BG3不会发生失控，这在大功率下运行时更显宁静。本电路的另外一特色是输出节制逻辑电平的凹凸与机电的直流工作电压有关，用TTL规范电平就能够靠得住地节制。

mos管驱动机电电路图

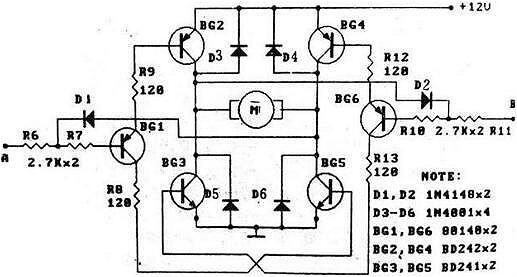

图5

与图4比拟，图5的桥式驱动电路更加风趣，其一它是以低电平触发机电运行;其二节制端A、B具备触发锁定功效;其三具备多种掩护，如D1、D2的触发锁定，D3—D6的功率管集电极掩护等。是以本电路只要三种输出状况有用，机电仍有五种任务状况。D1 ,D2的感化是：若A为低电日常平凡，BG1、BG2、BG5导通，BG2集电极的髙电平将经由过程D2封闭B真个输出，保障BG6停止，若本电路接纳TTL电路触发，必须选用集电极开路门电路。

mos管驱动机电电路图

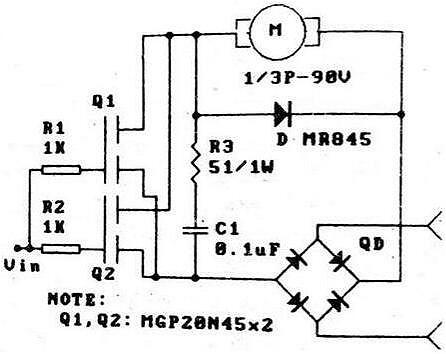

图6

因机电对供电不变的请求并不高，图6的驱动电路不失为一种交换供电计划，交换电经全桥整流后，驱动并联操纵的MOS场效应管Q1、Q2，R3、C1起滤波感化;续流二极管D用以避免高电压对Q1、Q2的粉碎。

mos管驱动机电电路图

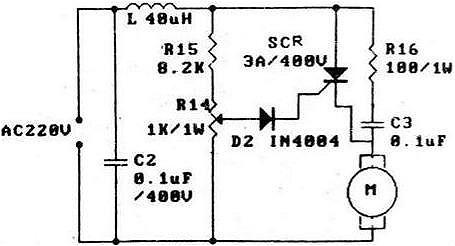

图7

图7操纵可控硅的整流特征驱动直流机电，本电路仅合用于小功率机电调速，R2，C3的滤波收集能够接收机电的反电动势掩护SCR，C2与L构成的滤波器，能按捺电网搅扰。

mos管驱动机电电路图

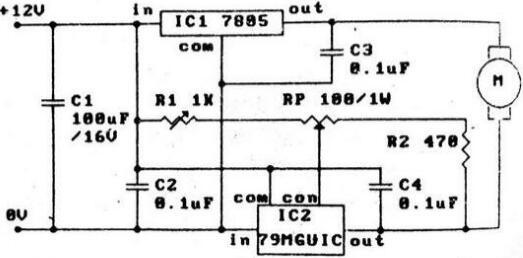

图8

用集成电路驱动机电的环境也较多，和普通的三端稳压器间接驱动差别，图8电路使机电能够取得从0V至7V的驱动电压，是以具备高压调速机能，IC1为正输出的牢固稳压器，IC2为可调负输出的四端稳压器，调理R1能够使机电取得零电压，因为IC2的散热片外部与输出审察连，是以IC1, IC2可用大众散热器，以顺应高压任务。
