LED驱动电路道理图的设想根本与注重事变-KIA MOS管
信息来历：本站 日期：2018-01-11
LED驱动电路间接接纳220V的交换市电作为电源。当然任务电流不大，可是任务电压较高，并且是未经断绝的，以是假设有伴侣对此电路感兴趣想要便宜的话必然要注重宁静。
这类LED驱动电路大部分用于照明灯具中。通俗都是灯具的第一档，LED档位。或是户外告白牌，亦或是简略单纯的LED灯泡中。

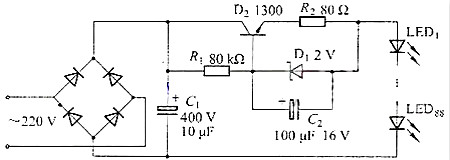

电路机关了了了然。起首是一个桥式整流把220V的交换整流成一个频次100Hz的脉动直流。前面的C1滤波电容器将脉动直流滤波成300V摆布的相比不变的直流。图中的1300是一种高耐压的NPN三极管。耐压值起码在400V以上。R1电阻则为三极管的驱动电阻。担负为三极管供给一个基极电流，保障三极管的导通。R2电阻器则是LED电路中的限流电阻，限定了最大任务电流，同时会有必然分压感化，保障电路的一般运行。
D1则是一个2V的稳压管，说真话，这类2V的稳压管真的未几见。大部分经常使用的稳压管集合在5.6V-12V上。假设找不到适合的2V稳压管，可以或许测验考试用二极管串连获得类似值的仿照稳压管。比喻单只二极管导通压降在0.5V，则四只通俗二极管便是2V的压降了。C2电容器在电路中起到一个去频闪的感化。防止不不变的电压构成的LED驱动电流的变更导致的LED忽明忽暗或频闪状态的产生。
图中R2电阻应接纳不小于2W的电阻器。1300的NPN三极管具体型号应当是13003。其参数为耐压400V，最大电流1.5A，最大功率40W。此三极管罕见于节能灯电路中。高耐压电容器也能在节能灯电路中发明。后级LED接纳白光小草帽LED，图中给出的数目是88个，数目仍是相比可观的。亮度上应当可以或许让人趁心。
再次申明，便宜必然要注重宁静。
那末为什么说奇妙呢？奇妙的地方在于D1与R2加上前面的LED负载连系构成了一个恒流源。可以或许看到，假设后级LED负载较轻，则三极管会在80K电阻的驱动下，全功率向后级负载供电，输入最高电压。假设后级的LED因为发烧构成任务电流过大，则会导致R2的输入端电压变低，电流越大，也便是后级负载越重，则此电压会变得越低。当此处电压与三极管基极处的电压差高于2V时，D1稳压管会导通。那末当稳压管导通后会分流掉三极管的驱动电流，此时，三极管的导通能力会下降，输入电流的能力也会下降，到达LED的电流也会下降。实现了一个主动调剂任务电流、对峙任务电流的服从。
电路设想中，咱们但愿大师可以或许遵循一个用起码元器件实现不异或更多服从的绳尺。不但仅是节俭资本，关头的是能最大效力的利用元器件，下降全部电路的弊端点，保障电路的不变性。
