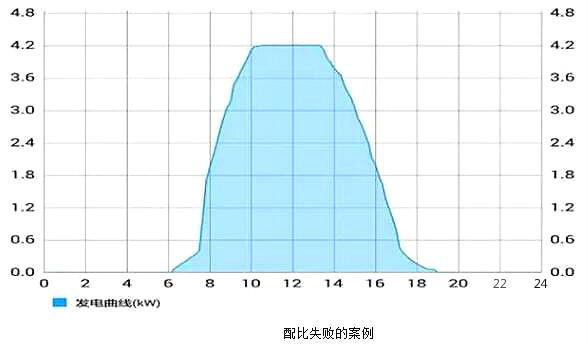

在逆变器的手艺参数中，有一个最大许可接入功率，大部分厂家都是标称为额外功率的1.1倍到1.2倍，但有些厂家为了闪现自己的超配能力，标称为额外功率的1.4倍，有的以致到1.7倍。而用户根据这个手艺参数去设想体系，成果在天气好的时候，以下图所示的逆变器限额运行，给用户组成发电量丧失。因为逆变器只占光伏体系资本5%摆布，靠组件超配而削减逆变器投资，岂但不划算，还会带来别的题目。要综合思考光照前提因素，装配园地因素，组件因素和逆变器因素等等，迷信设想，具体题目具体分解。

配比失利的案例

一光照前提因素

（1）差别地区辐照度差别

根据国家天气局风能太阳能评估中间分别标准，将我国太阳能资本地区分为四类，差别地区辐照度差别较大。太阳高度角越大，穿梭大气的路子就越短，大气对太阳辐射的减弱感化越小，则达到空中的太阳辐射越强；太阳高度角越大，等量太阳辐射漫衍的面积越小，太阳辐射越强。在太阳能资本好的地区，因为好天云少，氛围品质好，大气通明度高，太阳达到组件表面的辐射要比资本差的地区要高良多。

（2）装配海拔高度

海拔越高氛围越淡薄，大气对太阳辐射的减弱感化越小，则达到空中的太阳辐射越强。比方，青藏高原是我国太阳辐射最强的地区。而氛围越淡薄的中间，逆变器散热就越差，海拔超出必然的高度，逆变器就要降额运行，此消彼长，在高海的中间，逆变器通俗要思考少配组件。

二装配园地因素

（1）直流侧体系效力

光伏体系中，能量从太阳辐射到光伏组件，颠末直流电缆、汇流箱、直流配电达到逆变器，傍边各个关键都有消耗。差别的装配体例，直流侧消耗大不一样，集合式空中电站，因为后面直流电缆较长，另有汇流箱，直流配电柜和防反二极管，直流开关等装备和器件，直流侧体系效力凡是为90%摆布，而漫衍式光伏体系，因为组件直流接入逆变器，不别的配件，假设逆变器就近装配，直流电缆可以或许很短，直流侧体系效力可以或许做到98%。

（2）逆变器散热前提

逆变器通俗要装配在透风好，避免阳光直射的中间，如许有益于散热。假设因为园地限定，逆变器不得不装配在封闭倒霉于散热的中间，就要思考逆变器的降额题目，要少配组件。

（3）电网电压变更

逆变器的额度输入功率是在额外输入电压时的最大功率，并不是一成不变的，假设在用电颠峰期，电网电压会下降，这时候逆变器就达不到额外功率，如某HW公司33KTL逆变器，最大输入电流是48A，标称额外功率是33KW，这是地额外输入电压400V的功率，48A*400V*1.732=33.KW，假设电网电压降到360V，则逆变器输入功率48A*360V*1.732=30.KW。

三组件因素

（1) 功率正公役：

为了知足光伏组件衰减25年不超出20%，良多组件厂对刚出厂的组件都有0-5%的正公役，如265W的组件，刚出厂的理论功率可以或许有275W。

(2) 负温度系数：

组件的功率温度体系约-0.41%/℃，组件温度下降，组件的功率会下降。一块250W的组件，在不思考装备消耗的状态下，在我国阳光最好的地区，如宁夏北部、甘肃北部、新疆南部等地区，有可以或许最大输入功率能到300W。

(3) 双面组件：

双面组件岂但可以或许采取正面阳光的辐射功率，背面还可以或许采取阳光反射辐射功率，差别物体，在差别的光谱波段对阳光的反射率差别。雪地、湿地、小麦、戈壁，差别的地物在统一波段其反射率差别，统一地物在差别波段反射率也差别

四逆变器因素

（1）逆变器效力

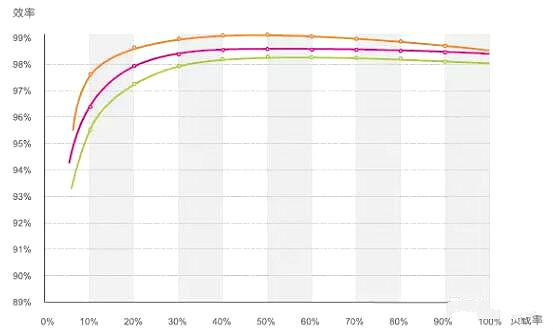

逆变器的效力并不是恒值，有功率开关器件消耗和磁性消耗，在低功率时，效力相比低，在40%到60%功率时，效力最高，超出60%时，效力慢慢下降。因此，要把光伏功率的总功率节制在逆变器功率的40%到60%之间，获得最好效力。

（2）逆变器的寿命

光伏逆变器是电子产物，其坚固性和逆变器运行温度有很大干系，此中电容、电扇，继电器等元器件温度前进10℃，失效力可会前进50%以上。而运行温度又和功率相干，据统计，逆变器持久任务在功率80-100%比功率40-60%，寿命要低20%摆布。

（3）逆变器的最好任务电压规模

任务电压在逆变器的额外任务电压摆布，效力最高，单相220V逆变器，逆变器输入额外电压为360V，三相380V逆变器，逆变器输入额外电压为650V。如3kW逆变器，配260W组件，任务电压30.5V，配12块任务电压366V，功率为3.12kW为最好。30KW逆变器配260W组件，接126块组件，每路21串，电压为640.5V，总功率为32.76kW为最好。

（4）逆变器的输入功率和超载能力

差别品牌统一个功率段的逆变器，输入功率也是不一样的，如某公司40KTL逆变器，额外输入功率只需36KW，岂但不超载能力，反而还要降载到90%，而古瑞瓦特40KW的逆变器，输入最大功率在功率因素为1的状态下可以或许达到44.4KW,可以或许超载1.1倍，以是一样巨细的逆变器，古瑞瓦特的40KW逆变器要比某公司40KTL逆变器要多配20%的组件。
