mos管节制板-浅谈mos管在电动车节制板中有起到甚么感化

信息来历：本站　日期：2018-01-03　

分享到：

一、MOS管利用电路

MOS驱动，有几个出格的需要:

高压利用

当利用5V电源，这时候候假设利用传统的图腾柱机关，因为三极管的Vbe有0.7V摆布的压降，导致理论终究加在Gate上的电压只需4.3V。这时候候，咱们选用标称Gate电压4.5V的MOS管就存在必然的危险；一样的题目也爆发在利用3V或其余高压电源的场合。

宽电压利用

输入电压并不是一个牢固值，它会跟着时候或其余因素而变化。这个变化导致PWM电路供给应MOS管的驱动电压是不不变的。

为了让MOS管在高VGate下宁静，良多MOS管内置了稳压管强行限定VGate的幅值。在这类状态下，当供给的驱动电压超出稳压管的电压，就会引起较大的静态功耗。

同时，假设简略的用电阻分压的道理下降VGate，就会显现输入电压相比高的时候，MOS督任务杰出，而输入电压下降的时候VGate缺少，引起导通不够完全，从而增添功耗。

双电压利用

在一些节制电路中，逻辑部分利用典范的5V或3.3V数字电压，而功率部分利用12V以致更高的电压。两个电压接纳共中间式跟尾。

这就提出一个要求，需要利用一个电路，让高压侧可以或许有用的节制高压侧的MOS管，同时高压侧的MOS管也一样会晤对1和2中提到的题目。

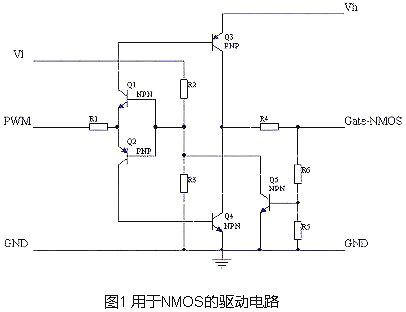

在这三种状态下，图腾柱机关没法知足输入要求，而良多现成的MOS驱动IC，仿佛也不包罗Vgate限定的机关。因而设想了一个绝对通用的电路来知足这三种需要。用于NMOS的驱动电路以下所示：

mos管节制板

Vl和Vh别离是低端和高真个电源，两个电压可以或许是不异的，可是Vl不应当超出Vh。

Q1和Q2构成了一个反置的图腾柱，用来实现断绝，同时确保两只驱动管Q3和Q4不会同时导通。

R2和R3供给了PWM电压基准，颠末修改这个基准，可以或许让电路任务在PWM旌旗灯号波形相比陡直的地位。

Q3和Q4用来供给驱动电流，因为导通的时候，Q3和Q4绝对Vh和GND最低都只需一个Vce的压降，这个压降凡是只需0.3V摆布，大大低于0.7V的Vce。

R5和R6是反映电阻，用于对gate电压遏制采样，采样后的电压颠末Q5对Q1和Q2的基极发生一个剧烈的负反映，从而把gate电压限定在一个无限的数值。这个数值可以或许颠末R5和R6来调度。

R1供给了对Q3和Q4的基极电流限定，R4供给了对MOS管的gate电流限定，也便是Q3和Q4的Ice的限定。须要的时候可以或许在R4下面并联加快电容。

二、MOS管驱动

在MOS管的机关中可以或许看到，在GS，GD之间存在寄生电容， MOS管的驱动，理论上便是对电容的充放电。对电容的充电需要一个电流，因为对电容充电顷刻可以或许把电容当作短路，以是顷刻电流会相比大。挑选MOS管驱动时第一要寄望的是可供给顷刻短路电流的巨细。

别的：遍及用于高端驱动的NMOS，导通时需要是栅极电压大于源极电压。而高端驱动的MOS管导通时源极电压与漏极电压（VCC）不异，以是这时候栅极电压要比VCC大4V或10V。假设在统一个体系里，要获得比VCC大的电压，就要特意的升压电路了。良多马达驱动器都集成了电荷泵，要寄望的是应当挑选适合的外接电容，以获得充足的短路电流去驱动MOS管。

上边说的4V或10V是经常使用的MOS管的导通电压，设想时固然需要有必然的余量。并且电压越高，导通速率越快，导通电阻也越小。现在也有导通电压更小的MOS管用在差别的范围里，但在12V汽车电子体系里，通俗4V导通就够用了。

三、MOS在电动车节制器中的利用

咱们电动车上用的功率mos战斗常cmos集成电路中的小功率mos机关是不一样的。小功率mos是立体型机关。而电动车上上用的功率mos是立体机关。立体型机关是指，mos栅极，源级和漏级都在芯片表面（或说正面），而沟道也在芯片表面横向摆列。（咱们罕见的教科书的介绍mos道理通俗都是拿立体机关介绍）。而功率mos的立体机关（沟道是深槽立体机关）是栅极和源级引线从芯片正面引出（实在栅极也不在表面而是外部，只是相比接近表面），而漏级是从芯片背面引出（实在全部芯片背面都是漏级跟尾在一起的，全部个漏级用焊接材料间接焊接在金属板上，便是mos的金属背板，通俗是铜镀锡的），以是咱们见到的mos通俗金属板和中间引脚（便是漏级）是完全导通的（有些特别的封装是可以或许做到金属板和中间脚绝缘的）。功率mos外部从漏级到源级是有一个二极管的，这个二极管底子上一切的功率mos都具备，和它本身机关有关系（不需要零丁制作，设想本身就有）。固然可以或许颠末修改设想制作工艺，不造出这个二极管。可是这会影响芯片功率密度，要做到一样耐压和内阻，需要更大的芯片面积（因为机关差别）。大师只是知道这回事就好了。咱们所见的mos管，实在外部由不计其数个小mos管并联而成（理论数目通俗是上千万个，和芯片面积和工艺有关）。假设在任务中，有一个或几个小管短路，则全部mos表现为短路，固然大电流短路mos可以或许间接烧断了（偶然表现为金属板和玄色塑封间开裂），又表现为开路。大师可以或许会想这上千万个小mos应当很轻易显现一个或几个坏的吧，实在真没那末轻易，今朝的制作工艺底子保障了这些小单元各类参数高度不合性。它们的各类开关举措的确完全不合，固然终究烧坏时，必定有先接管不了的小管先坏。以是管子的不变性和制作工艺密不可分，差的工艺可以或许导致这些小管的参数不那末不合。偶然一点小的工艺缺点（比喻一个1um以致更小的颗粒假设在关头地位）经常会构成全部芯片（缺点地点的管芯）报废。
