锂电池掩护板是对串连锂电池组的充放电掩护。充满电时能保障各单体电池之间的电压不同小于设定值(通俗±20mV)，实现电池组各单体电池的均充，有用地改良了串连充电体例下的充电结果。同时检测电池组中各个单体电池的过压、欠压、过流、短路、过温状况，掩护并耽误电池利用寿命。欠压掩护使每单节电池在放电利用时避免电池因过放电而破坏。

成品锂电池构成首要有两大部分，锂电池芯和掩护板，锂电池芯首要由正极板、隔膜、负极板、电解液构成;正极板、隔膜、负极板环绕纠缠或层叠，包装，贯注电解液，封装后即制成电芯，锂电池掩护板的感化良多人都不知道，锂电池掩护板，顾名思义便是掩护锂电池用的，锂电池掩护板的感化是掩护电池不过放、不过充、不过流，另有便是输入短路掩护:

手艺参数

过放门限 :(可选)

过放延时 :(可选)

过放开释 :充电，并且各单体电池电压均高于过放门限;

过流开释 :断开负载开释

过温掩护 :有接口，需装配可规复性温度掩护开关;

任务电流 :15A(根据客户挑选)

静态功耗 :<50uA

短路掩护服从:能掩护，断开负载可自规复。

首要服从:过充掩护服从，过放掩护服从，短路掩护服从，过流掩护服从，过温掩护服从。

接口界说:该板的充电口与放电口相互自力，二者共正极，B-为跟尾电池的负极，C-为充电口的负极;P-为放电口的负极;B-、P-、C-焊盘均是过孔式，焊盘孔直径均为3mm;电池各充电检测接口以DC针座体例输入。

参数说明:最大任务电流和过流掩护电流值的设置装备摆设，单元:A(5/8，8/15，10/20，12/25，15/30，20/40，25/35，30/50，35/60，50/80，80/100)，特别过流值能够或许按客户要求定制.

掩护特征部分测试

1. 单节电池过充掩护测试(COV)，

A、掩护下限:测试掩护板可否延迟掩护，影响电池容量值;

B、掩护下限:测试掩护板可否有掩护，影响电池的安然性;

C、掩护延时候上、下限:掩护延时候可否在设想规模;

D、规复测试:掩护后，可否能规复，干系电池可否再次利用题目。

2. 单节电池过放掩护测试(CUV);

A、掩护值高低限:一个是，电池可否放到最底值，容量可否完全放出来，一个是必然要保 护，不然影响电池的寿命;

B、掩护延时候:掩护延时候可否在设想规模，

C、规复值、规复时候:掩护后，可否能规复，干系电池可否再次利用题目。

3. PACK电池过压掩护测试(POV)掩护值、掩护延时候、规复值、规复时候(假设有测COV，POV不必测，通俗相比不建议只测POV，因为总组的POV即使有掩护，并不代表每节的都能够掩护，万一有某一节不掩护了，那就很危险。)

4. PACK电池高压掩护测试(PUV);掩护值、掩护延时候、规复值、规复时候;道理同CUV,CUV有测CUV，可不测PUV，来由同POV;

5. 充电过流掩护(OCCHG);

A、掩护值高低限:电流太小，干系充电时候，电流过大，干系电池寿命;

B、掩护延时候:干系电池发烧堪至烧掩护板题目;

C、规复值、规复时候:电池的再次利用;

6. 放电过流掩护(OCDSG);

A、掩护值高低限:显得优为主要，下限，不能延迟掩护，不然影响功率，车跑烦懑、电完东西转不动等，下限必然掩护，不掩护导至烧机电、电池发烧等题目;

B、掩护延时候高低限:这个也相比主要，下限不掩护，假设延迟掩护了，电完东西，会导致旋不紧;下限不掩护，能够导致烧机电、电池发烧等题目;

C、规复值、规复时候:影响电池再次利用;

7. 堵转电流测试;掩护值、掩护延时候、规复值、规复时候(电完东西应当是相称主要)

8. 短路掩护测试(Short circuit protection)，通俗相比难测试，会毁伤掩护器件

9. 充电过温掩护测试及规复测试;

10. 放电过温掩护测试规复测试;

11. 充电太低温掩护测试规复测试;

12. 放电太低温掩护测试规复测试;

锂电池组件：

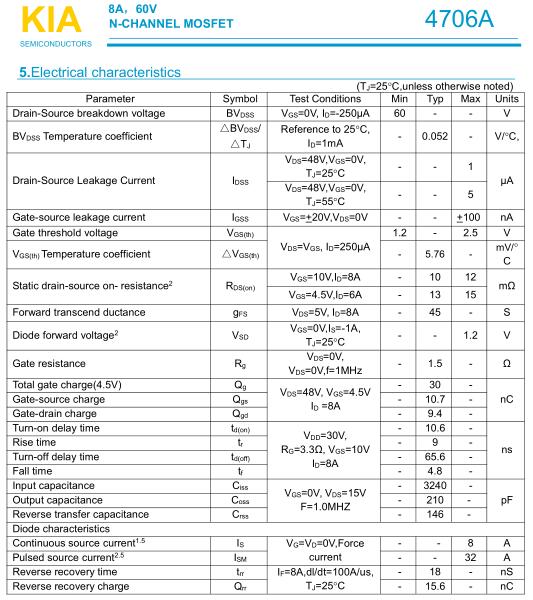

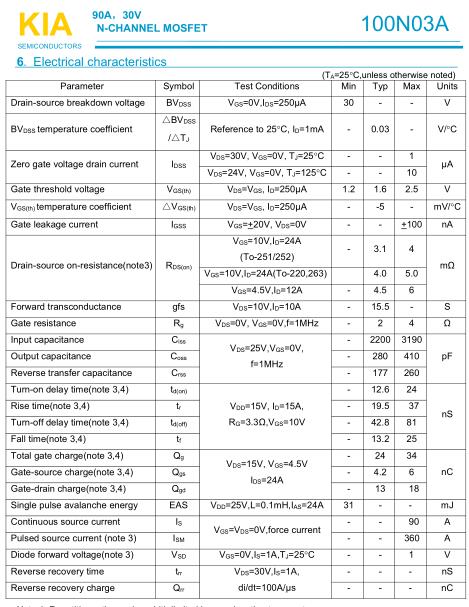

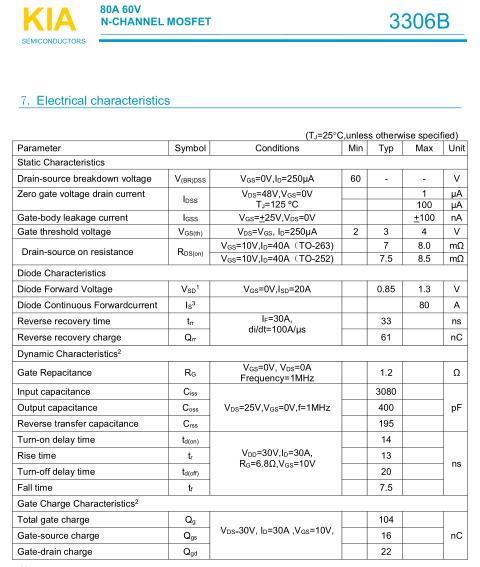

KIA100N03A、KIA3306A、KIA3306B、KIA4706A等
