主板的供电一向是厂商和用户存眷的核心，视野从供电相数起头向场效应管器件转移。这是因为跟着场效应管手艺的停顿，大电流、小封装、低功耗的单芯片场效应管和多芯片DrMOS起头用在主板上，新的功率器件吸收了主板用户的眼球。本文将对主板接纳的场效应管器件的封装规格和封装手艺作扼要先容。

场效应管芯片建造实现后，须要封装才能够利用。所谓封装便是给场效应管芯片加一个外壳，这个外壳具备撑持、掩护、冷却的感化，同时还为芯片供给电气毗连和断绝，以便场效应管器件与别的元件组成完全的电路。

芯片的资料、工艺是场效应管机能品德的决议性身分，场效应管厂商天然重视芯片内核布局、密度和工艺的改良，以进步场效应管的机能。这些手艺改良将支出很高的本钱。封装手艺也间接影响到芯片的机能和品德，对一样的芯片以差别情势的封装，也能进步芯片的机能。以是芯片的封装手艺长短常主要的。

以装置在PCB的体例辨别，功率场效应管的封装情势有拔出式（Through Hole）和外表贴装式（Surface Mount）二大类。拔出式便是场效应管的管脚穿过PCB的装置孔焊接在PCB上。外表贴裝则是场效应管的管脚及散热法兰焊接在PCB外表的焊盘上。

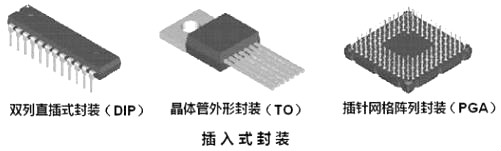

罕见的直插式封装如双列直插式封装（DIP），晶体管形状封装（TO），插针网格阵列封装（PGA）等。

主板场效应管

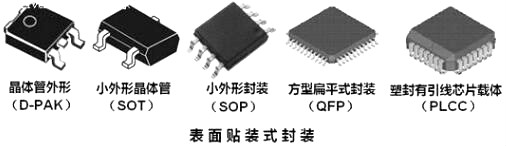

典范的外表贴装式如晶体管形状封装（D-PAK），小形状晶体管封装（SOT），小形状封装（SOP），方形扁平封装（QFP），塑封有引线芯片载体（PLCC）等等。

主板场效应管

电脑主机板普通不接纳直插式封装的场效应管，本文不会商直插式封装的场效应管。

普通来讲，“芯片封装”有2层寄义，一个是封装形状规格，一个是封装手艺。对封装形状规格来讲，国际上有芯片封装规范，划定了同一的封装形状和尺寸。封装手艺是芯片厂商接纳的封装资料和手艺工艺，各芯片厂商都有各自的手艺，并为本身的手艺注册牌号称号，以是有些封装手艺的牌号称号差别，但其手艺情势根基不异。咱们先从规范的封装形状规格提及。

一、规范封装规格

1、TO封装

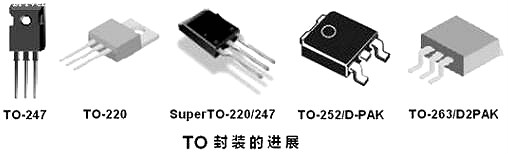

TO（TransistorOut-line）的中文意义是“晶体管形状”。这是初期的封装规格，比方TO-92，TO-92L，TO-220，TO-252等等都是拔出式封装设想。最近几年来外表贴装市场需要量增大，TO封装也停顿到外表贴装式封装。

主板场效应管

TO252和TO263便是外表贴装封装。此中TO-252又称之为D-PAK，TO-263又称之为D2PAK。

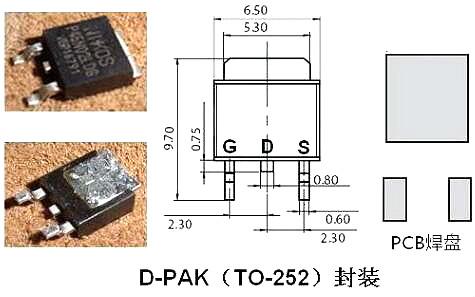

D-PAK封装的MOSFET有3个电极，栅极（G）、漏极（D）、源极（S）。此中漏极（D）的引脚被剪断不必，而是利用反面的散热板作漏极（D），间接焊接在PCB上，一方面用于输入大电流，一方面经由过程PCB散热。以是PCB的D-PAK焊盘有三处，漏极（D）焊盘较大。

主板场效应管

2、SOT封装

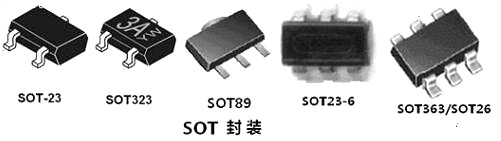

SOT（SmallOut-LineTransistor）小形状晶体管封装。这类封装便是贴片型小功率晶体管封装，比TO封装体积小，普通用于小功率场效应管。罕见的规格有:

主板场效应管

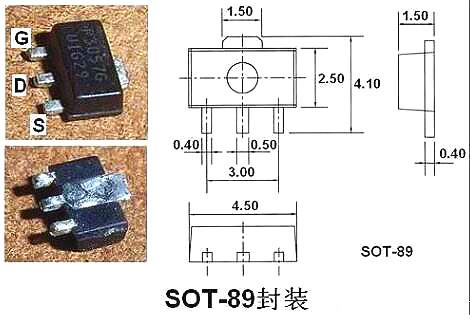

主板上经常使用四端引脚的SOT-89 场效应管。

主板场效应管

3、SOP封装

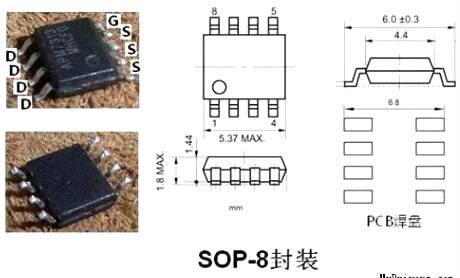

SOP（Small Out-Line Package）的中文意义是“小形状封装”。SOP是外表贴装型封装之一，引脚从封装两侧引出呈海鸥翼状(L 字形)。资料有塑料和陶瓷两种。SOP也叫SOL 和DFP。SOP封装规范有SOP-8、SOP-16、SOP-20、SOP-28等等，SOP前面的数字表现引脚数。场效应管的SOP封装大都接纳SOP-8规格，业界常常把“P”省略，叫SO（Small Out-Line ）。

主板场效应管

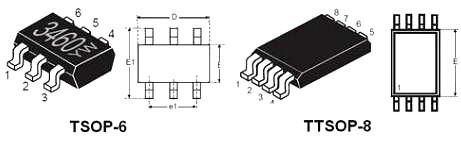

SO-8接纳塑料封装，不散热底板，散热不良，普通用于小功率场效应管。SO-8是PHILIP公司起首开辟的，今后逐步派生出TSOP（薄小形状封装）、VSOP（甚小形状封装）、 SSOP（减少型SOP）、TSSOP（薄的减少型SOP）等规范规格。这些派生的几种封装规格中，TSOP和TSSOP经常使用于场效应管封装。

主板场效应管

4、QFN-56封装

QFN（Quad Flat Non-leaded package）是外表贴装型封装之一，中文叫做四边无引线扁平封装，是一种焊盘尺寸小、体积小、以塑料作为密封资料的新兴外表贴装芯片封装手艺。此刻多称为LCC。QFN这天本电子机器产业会划定的称号。封装四边设置装备摆设有电极接点，因为无引线，贴装据有面积比QFP小，高度比QFP低。这类封装也称为LCC、PCLC、P－LCC等。QFN原来用于集成电路的封装，场效应管不会接纳的。Intel提出的整合驱动与场效应管的DrMOS接纳QFN-56封装，56是指在芯片反面有56个毗连Pin。
