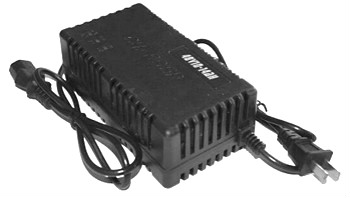

一：电动车充电器简介

电动车充电器是特地为电动自行车的电瓶设置装备摆设的一个充电装备！充电器的分类：用有、无工频（50赫兹）变压器辨别，可分为两大类。货运三轮充电器普通操纵带工频变压器的充机电，体积大、分量大、费电，可是靠得住，自制；电动自行车和电摩则操纵所谓开关电源式充电器，省电，效力高，可是易坏。

二：充电器任务道理

220v交换电经T0双向滤波按捺搅扰，D1整流为脉动直流，再经C11滤波构成不变的300V摆布的直流电。U1 为TL3842脉宽调制集成电路。其5脚为电源负极，7脚为电源正极，6脚为脉冲输入间接驱动场效应管Q1(K1358) 3脚为最大电流限定，调剂R25(2.5欧姆)的阻值能够调剂充电器的最大电流。2脚为电压反应，能够调理充电器的输入电压。4脚外接振荡电阻R1,和振荡电容C1。T1为高频脉冲变压器，其感化有三个。

第一是把高压脉冲将压为高压脉冲。

第二是起到断绝高压的感化，以防触电。

第三是为uc3842供给任务电源。

D4为高频整流管（16A60V）C10为高压滤波电容,D5为12V稳压二极管， U3(TL431)为紧密基准电压源，共同U2(光耦合器4N35) 起到主动调理充电器电压的感化。调剂w2(微调电阻)能够细调充电器的电压。D10是电源唆使灯。D6为充电唆使灯。 R27是电流取样电阻（0.1欧姆，5w）转变W1的阻值能够调剂充电器转浮充的拐点电流（200－300 mA）通电起头时，C11上有300v摆布电压。此电压一起经T1加载到Q1。第二路经R5,C8,C3, 达到U1的第7脚。逼迫U1启动。U1的6脚输入方波脉冲，Q1任务，电流经R25到地。同时T1副线圈产生感到电压，经D3,R12给U1供给靠得住电源。T1输入线圈的电压经D4,C10整流滤波获得不变的电压。此电压一起经D7（D7起到防止电池的电流倒灌给充电器的感化）给电池充电。第二路经R14,D5,C9, 为LM358(双运算缩小器，1脚为电源地，8脚为电源正)及其核心电路供给12V任务电源。D9为LM358供给基准电压，经R26,R4分压达到LM358的第二脚和第5脚。普通充电时，R27上端有0.15－0.18V摆布电压，此电压经R17加到LM358第三脚，从1脚送出高电压。此电压一起经R18,逼迫Q2导通，D6（红灯）点亮，第二路注入LM358的6脚，7脚输入低电压，迫使Q3关断，D10(绿灯)燃烧，充电器进入恒流充电阶段。当电池电压回升到44.2V摆布时,充电器进入恒压充电阶段，输入电压保持在44.2V摆布，充电器进入恒压充电阶段，电流慢慢减小。当充电电流减小到200mA—300mA时，R27上端的电压降落，LM358的3脚电压低于2脚，1脚输入低电压，Q2关断，D6燃烧。同时7脚输入高电压，此电压一起使Q3导通，D10点亮。别的一起经D8，W1达到反应电路，使电压降落。充电器进入涓流充电阶段。1－2小时后充电竣事。

三：若何颐养电动充电器

电动车电池充电器要公用，不要随便改换充电器。差别的电动车车型所配的充电器参数根基都不一样，在不掌握的时辰不要随便改换充电器。若是必须在两地充电的，那末最好到您所买电动车品牌的售后办事部请专业手艺职员再配一只公用充电器。

1、掩护好充电器

为了降落本钱，现充电器大都是高耐振动的设想，但也不要随车照顾充电器，防止振动波动致使其内部变压器，电容，大功率三极管，场效应管，可调电位器等产生松动，从而致使充电器的参数漂移，乃至破坏。同时还要注重透风防水。

2、电动车天天充电

良多经销商在卖车的时辰就倡议天天都充电，电池处于浅轮回状况，电池的寿命会耽误，实在这个也不完整准确，电池的充放电轮回次数是必然的，频仍给电池充电会减轻电池正极板上地活性物资硬化零落，还会致使板栅侵蚀加快，削减电池的寿命，普通的电池电量不必太多，就不必频仍充电。别的大都充电器在唆使灯变灯后，实在电池并未布满，电量大要为97％～99％。会有1％～3％欠充电的电量，如许会构成欠充电堆集，以是电池布满电变灯今后另有再充电1-2个小时，能很好按捺硫化。

3、实时充电

电池放电今后就起头了硫化进程，在12小时起头，就呈现了较着的硫化。实时充电，能够断根不严峻的硫化，若是不实时充电，这些硫化结晶将要堆积而慢慢构成粗大的结晶，普通的充电器对这些粗大的结晶是能干为力的，会慢慢构成电池容量的降落，耽误了电池的操纵寿命。以是，除天天充电之外，还要注重，操纵完了今后要尽早的充电，尽能够使电池电量处于饱满状况。

查抄电池平衡性，由于电池之间的差别／持久来的操纵（有欠压史，负载很大等）／充电的缘由（不纪律充电）等使得各个电池之间呈现不平衡，也便是一组电池傍边有的已到欠压掩护点10.5，乃至更低，而别的的另有挺高的电压和挺多的电量。若是此时充电，充出来的电量是一致的，操纵时反而会由于电量不均使得差别一次次加重。终究致使常期高压的电池硫化太严峻而破坏。若是你发明你的续行里程少于70%，在解除别的题目的情况下，就能够用电池容量表检测出题目电池并停止修复，就能够大大耽误电池的寿命了。

4、按期深放电

电池按期停止一次深放电也有利于"活化"电池，能够稍微晋升电池的容量。普通的体例是，骑行到第一次呈现欠压掩护后对电池停止完整充电，电池容量就会有所晋升。

5、注重充电的情况

充电最好的情况温度是25℃。可是日常平凡充电很难保障温度公道，以是经常会呈现夏日欠充电和夏日过充电的题目。那末充电的时辰最好把电池和充电器支配在有透风并且调温的情况里。出格提醒的是电池处在南方夏日在室外高温状况进入暖和的室内的时辰，电池的外表会呈现结霜凝露。为了防止结霜凝露引发的电池泄电，应当在电池温度回升到与室内温度靠近并且枯燥今后再停止充电。

注：电池充电电压和情况温度成正比干系

以下给出36V电池在差别温度（TEMP)下的最高充电电压（UMAX)和浮充电压（UF）别的电压的自行计较。

6、充实操纵维修前提

电动车经销商普通是会供给电池检验和维修的办事。对电池停止按期检验，能够削减对电池的毁伤。对电池的荷电状况的修复就能够减缓"电池掉队"的生效；对失水来讲，在电池容量70％的时辰补水就比电池容量40％的时辰补水的结果要好，这个简略的任务对经销商们来讲都是垂手可得。以是，花费者要充实的操纵电池检验的前提耽误增添电池的操纵寿命。
