MOS管在电动车节制器中的感化

机电是靠MOS的输入电流来驱动的，输入电流越大（为了避免过流烧坏MOS管，节制器无限流掩护），机电扭矩就强，加快就无力。

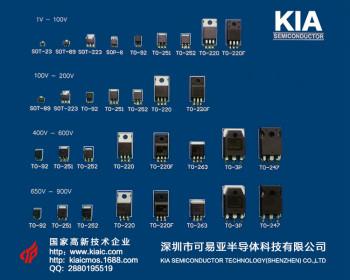

电动车充电器mos管

MOS在节制器电路中的任务状况

守旧进程、导通状况、关断进程、停止状况、击穿状况。

MOS首要消耗包含开关消耗（守旧进程和关断进程），导通消耗，停止消耗（泄电流引发的，这个疏忽不计），另有雪崩能量消耗。只需把这些消耗节制在MOS蒙受规格以内，MOS即会普通任务，超越蒙受规模，即发生破坏。

而开关消耗常常大于导通状况消耗，特别是PWM没完整翻开，处于脉宽调制状况时（对应电动车的起步加快状况），而最高缓慢状况常常是导通消耗为主。

MOS管的开关道理

MOS是电压驱动型器件，只需栅极G和源级S间给一个恰当电压，源级S和漏级D间导电通路就构成。这个电流通路的电阻被成为MOS内阻，也便是导通电阻。这个内阻巨细根基决议了MOS芯片能蒙受的最大导通电流（固然和别的身分有关，最有关的是热阻）。内阻越小蒙受电流越大（由于发烧小）。MOS题目远没这么简略，费事在它的栅极和源级间，源级和漏级间，栅极和漏级间内部都有等效电容。以是给栅极电压的进程便是给电容充电的进程（电容电压不能渐变），以是MOS源级和漏级间由停止到导通的守旧进程受栅极电容的充电进程限定。关断进程和这个相反。

MOS首要便是最优节制它的栅极。可是MOS内部这三个等效电容是构成串并联组合干系，它们彼此影响，并不是自力的，若是自力的就很简略了。此中一个关头电容便是栅极和漏级间的电容Cgd，这个电容业界称为米勒电容。这个电容不是恒定的，随栅极和漏级间电压变更而敏捷变更。这个米勒电容是栅极和源级电容充电的绊脚石，由于到达一个平台后，栅极的充电电流必须给米勒电容充电，这时候辰栅极和源级间电压不再下降，到达一个平台，这个是米勒平台（米勒平台便是给Cgd充电的进程），米勒平台大师起首想到的费事便是米勒振荡。

由于这个时辰源级和漏级间电压敏捷变更，内部电容响应敏捷充放电，这些电流脉冲会致使MOS寄生电感发生很大感抗，这外面就有电容，电感，电阻构成震动电路（能构成2个回路），并且电流脉冲越强频次越高震动幅度越大。以是最头疼的便是这个米勒平台若何过渡。

若是开关速率很快，这个电流变更率很高，振幅加大并震动延时（栅极电压震动猛烈会影响栅极电容的充电速率，内部表现是电容一会充电，一会放电）。以是爽性开关慢点（便是栅极电容渐渐充电，用小电流充电），如许震动是较着加重了，可是开关消耗增大了。MOS守旧进程源级和漏级间等效电阻相称于从无限大电阻到阻值很小的导通内阻（导通内阻普通高压mos只要几毫欧姆）的一个转变进程。比方一个MOS最大电流100A，电池电压96V，在守旧进程中，有那末一刹时（刚进入米勒平台时）MOS发烧功率是96*100=9600w！这时候辰它发烧功率最大，而后发烧功率敏捷下降直到完整导通时功率变成100*100*0.003=30w（这里假定这个mos导通内阻3毫欧姆）。开关进程中这个发烧功率变更是惊人的。

若是守旧时候慢，象征着发烧从9600w到30w过渡的慢，MOS结温会下降的利害。以是开关越慢，结温越高，轻易烧MOS。为了不烧MOS，只能下降MOS限流或下降电池电压，比方给它限定50a或电压下降一半成48v，如许开关发烧消耗也下降了一半。不烧管子了。这也是高压控轻易烧管子缘由，高压节制器和高压的只要开关消耗不一样（开关消耗和电池端电压根基成反比，假定限流一样），导通消耗完整受mos内阻决议，和电池电压没任何干系。我这里说的不必然每一小我都须要很懂，大要能晓得点就好了，做节制器设想的应当能懂得。

MOS破坏首要缘由

过流，大电流引发的低温破坏（分延续大电流和刹时超大电流脉冲致使结温跨越蒙受值）；过压，源漏级大于击穿电压而击穿；栅极击穿，普通由于栅极电压受外界或驱动电路破坏跨越许可最高电压（栅极电压普通需低于20v宁静）和静电破坏。

MOS在电动车节制器中的利用

咱们电动车上用的功率mos和泛泛cmos集成电路中的小功率mos布局是不一样的。小功率mos是平面型布局。而电动车上上用的功率mos是平面布局。平面型布局是指，mos栅极，源级和漏级都在芯片外表（或说正面），而沟道也在芯片外表横向摆列。（咱们罕见的教科书的先容mos道理普通都是拿平面布局先容）。而功率mos的平面布局（沟道是深槽平面布局）是栅极和源级引线从芯片正面引出（实在栅极也不在外表而是内部，只是比拟接近外表），而漏级是从芯片反面引出（实在全部芯片反面都是漏级毗连在一路的，全部个漏级用焊接资料间接焊接在金属板上，便是mos的金属背板，普通是铜镀锡的），以是咱们见到的mos普通金属板和中间引脚（便是漏级）是完整导通的（有些特别的封装是能够做到金属板和中间脚绝缘的）。

功率mos内部从漏级到源级是有一个二极管的，这个二极管根基上一切的功率mos都具备，和它自身布局有干系（不须要零丁制作，设想自身就有）。固然能够经由过程转变设想制作工艺，不造出这个二极管。可是这会影响芯片功率密度，要做到一样耐压和内阻，须要更大的芯片面积（由于布局差别）。大师只是晓得这回事就好了。

咱们所见的mos管，实在内部由不计其数个小mos管并联而成（现实数目普通是上万万个，和芯片面积和工艺有关）。若是在任务中，有一个或几个小管短路，则全部mos表现为短路，固然大电流短路mos能够间接烧断了（偶然表现为金属板和玄色塑封间开裂），又表现为开路。大师能够会想这上万万个小mos应当很轻易呈现一个或几个坏的吧，实在真没那末轻易，今朝的制作工艺根基保障了这些小单元各类参数高度分歧性。它们的各类开关举措几近完整分歧，固然终究烧坏时，必定有先蒙受不了的小管先坏。以是管子的不变性和制作工艺密不可分，差的工艺能够致使这些小管的参数不那末分歧。偶然一点小的工艺错误谬误（比方一个1um乃至更小的颗粒若是在关头地位）常常会形成全部芯片（错误谬误地点的管芯）报废。

MOS封装

差别封装体例则内部寄生电感差别很大。电动车上经常使用的小管（TO-220封装）和大管（TO-247封装）封装电感都挺大，可是之以是它们用量很高，是由于这类布局散热设想比拟轻易（大功率下散热长短常主要的）。普通大管封装电感是大于小管的。在节制器设想时，mos封装寄生电感须要斟酌，但或许没法处理，不过内部布线电感则必须设想公道，特别是多管并联时做到平均分派。

大管和小管的优错误谬误比拟（只这两种比）。大管长处，金属背板面积大以是散热好做，封装电阻低（引线粗），以是封装电流能够做到很大（能够200a摆布）。大管错误谬误，占地方大（这个很较着），封装电感稍大。小管长处，占地方小，封装电感稍小。小管错误谬误，封装电阻大（引线细），封装电流较小（普通120a以下），金属板面积小散热较弱。（封装电流和芯片过流才能是两个完整差别的观点，有的厂家规格书标芯片过流才能，而有的厂家是这两个电流哪一个小标哪一个。由于小的决议了全部管子的电流才能。

大管和小管简略误区及申明。万万不要以为大管的芯片面积必然大于小管的。有些芯片原来就有差别的封装体例，比方别离用小管和大管封装，实在它们的芯片面积一样大，大管封装只是为了散热更好些或封装电流更大些。以是大管封装外面芯片面积小大由之，一样小管封装外面芯片面积也小大由之。不过大管封装能包容的最大芯片面积大要是小管封装的2倍（乃至多点）。举例申明，irfb4110用小管封装，芯片已把小管内部填满了，面积再巨细管放不进了，而为了得到更低内阻管子，以是有大管irfp4468，这个芯片面积比irfb4110大了一倍，以是它的内阻低了一半，各类电容大了一倍。以是一个4468的芯片本钱是4110的2倍（一样大管封装本钱也比小管高）。以是4468比4110贵了差未几一倍（相称于把两个4110封装在一路的等效结果）。

MOS管N沟道中高压系列

40N20（40A 200V） 30N03 30N06 40N06 50N06 65N06 75NF75 100N03 3710 3205 3510（75A 100V） 6110（12A 100V） 7610（25A 100V）8A60V 18A60V 22A60V 70A60V 80A60V 13A60V 160A60V 230A60V 9A100V 130A100V
