电子镇流器实现的是将工频交换电源转换成高频交换电源的变更器，起首，工频电源颠末射频搅扰滤波器、全波整流器、无源/有源功率因数校订器转变为直流电源，其次，颠末直流/交换变更器转变为高频交换电源。将转换事后的高频交换电源加到LC串连谐振电路上对灯丝停止加热，在电容器上发生谐振高压使得灯管经导通状况转变为发光状况，以供给灯管普通任务所需的电压和电流。还可在其根本上增添非常掩护、电流掩护、温度掩护等掩护电路以实现各类所需功效。上面小编清算了几款电子镇流器电路设想事理图供大师参考。

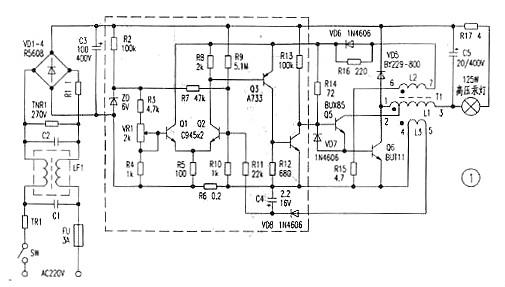

该电路由整流、节制（虚线框局部）、功率输出局部等组成，是典范的串连型开关电路。交换220V电压经。VD1-4，桥式整流，C3滤波发生300V摆布直流电压后分为两路：一起送到功率输出电路；别的一起经R2、R9等送到节制电路局部。别的TRi、C1、C2、LF1等组成高频滤波电路，禁止外界噪声进入电路，同时也禁止高压汞灯电子镇流器内的噪声向外分散。

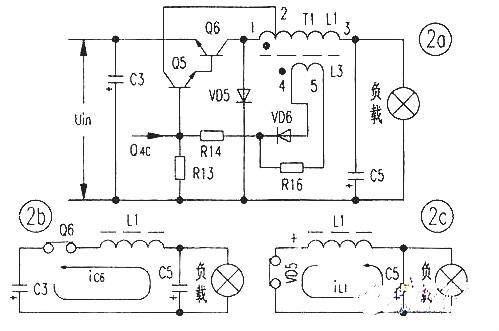

功率输出局部画成图2（a）是一个自激式功率振荡电路。
图1中虚线框局部是高压汞灯电子镇流器的节制局部，用晶体管Qi、Q2等组成差动式比拟电路，Q3、Q4等组成电平转换及偏差旌旗灯号缩小电路，节制自激式功率振荡电路的导通时候。节制电路的供电电源是变压器T1的绕组L2耦合所得的矩形脉冲，颠末二极管VD6取得的。当Qs.Q6饱和时，其集电极电流线性回升，使取样电阻的电压降UR6增添到设定的某电压值时，Q2导通，使Q3、Q4导通，把Q5基极的正向偏值电流接收，促使Q5停止。是以Q5、Q6的集电极电流还未到达hFES.hfe6ib5，就提早加入饱和状况，进入停止状况，到达了节制晶体管Q5、Q6饱和时候的目标。这里还从T1的次级绕组L3掏出电压，经整流、滤波后作为电压反应叠加到输出电流的取样电路，一并起感化。
变压器T1接纳2000E-17型软磁铁氧体铁芯，L1接纳φ0.72mm漆包线绕98匝，l匝处抽头。L2接纳φ0.27mm漆包线绕12匝，L3接纳φ0.27mm漆包线绕6匝，磁芯空隙为0.6mm摆布。倡议晶体管Q6选用PCM≥50W、BVCEO≥1000V、Icm≥10A;晶体管Q5选用PCM≥5W、BVCEO》1000V、ICM≥1A、hFE≥50;疾速规复整流二极管VD5选用VR≥800V、IF≥10A。自己因前提便利，晶体管Q6接纳BUT11，晶体管Q5接纳BUX85，快规复整流二极管VD5接纳BY229-600，均能普通任务。其余元件不出格请求。初度通电时先把电位器VR1调到低段处，使基准电压（也便是Q1的基极电压Ubl）为1V摆布后通电，再等（几分钟）到高压汞灯亮度根基不变后，调理电位器VRi进步基准电压为1.2V摆布，使电路对高压汞灯的供电电流到达1.25A的额外值。

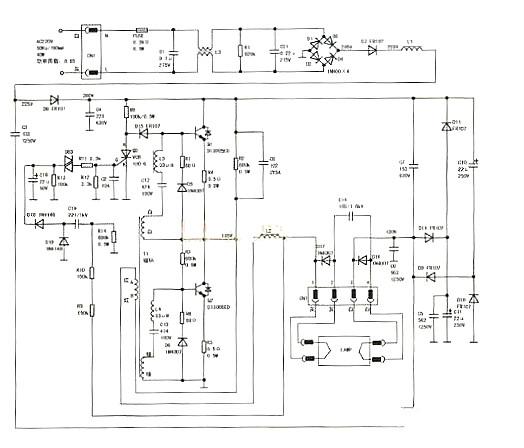

140J-06电子镇流器，重带要参数以下：功率40W，额外电流190mA，功率因数0.95，TC=70°C，U-OUT=220V。该镇流器电路有些出格，一样的灯管，配接该镇流器，灯管亮度较着进步。为此，特绘制其电路以下图所示。
该镇流器首要由搅扰按捺、整流与功率因数校订、启动与振荡、掩护等电路组成。
通电后约260V直流电压经由进程偏置电阻R2、R3（680kΩ/0.5W）给功率管Q2（D13005ED）的b极供给偏置，Q2起头导通，同时260V电压还经由进程C7、左灯丝、C14、右灯丝及D17（1N4007）、L2、T1的A-B绕组、Q2的c极、R5（0.5Ω/0.5W）到地，组成Q2集电极电流，T1各绕组发生了感到电势。在反应电压的感化下，Q2疾速加入饱和进入停止状况，Q1敏捷由停止进入饱和状况。
此电路为变异型半桥逆变电路，在半桥桥路的无源侧C7下部与地端少了一个同容量电容。当Q1起头导通时，在Q2导通时代C7充有的上＋下一电压，此时起头经由进程Q1的c极、R4（0.5Ω/0.5W）、L2、右灯丝、C14、左灯丝及D16（1N4007）放电。
因为电磁感到及反应绕组的感化，Q1、Q2频频导通与停止，组成振荡。半桥在Q1、Q2的中点输出类似方波的脉冲，经由进程C14电流标的目的瓜代变更，使L2、C14、C7等组成的LC串连电路发生谐振，C14两端发生谐振高压点亮灯管。灯管被点亮后，内阻降落，LC串连电路失谐，Q值降落，灯管两端电压降落，同时L2又对灯管电流加以限流，知足了灯管高压启动、高压任务、电流不变的请求。
电容C8起续流感化。在Q2停止、Q1转入导通前，流过L2中的电流（由右向左）经由进程C8、C7前往至灯管中，电流坚持持续，防止间断；在Ql停止、Q2转入导通前，流过L2中的电流（由左向右）又经由进程C7，C8前往至灯管中，一样使电流坚持持续，防止间断。终究坚持灯管持续普通发光。实测此镇流器任务频次约为42kHz。

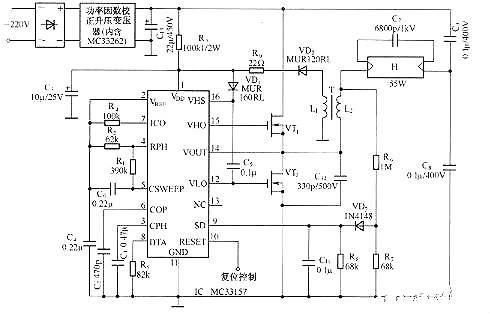

33157作为节制和驱动器的55W产业荧光灯电子镇流器电路以下图所示。电路中接纳了以MC33262为中间的功率因数调剂（PFC）升压型预调器，它可按捺电流谐波，进步功率因数，并且可输出400V的晋升电压。R3、C3是IC2的启动元件。在IC2起头驱动VT1、VT2开关今后，T的赞助绕组L1、VD2、R9和C3组成泵电源，输出约13V的直流电压并加到IC，的①脚。VD1和C5分别是自举二极管和自举电容。C1为决议灯丝加热时候和焚烧时序轮回时候的外接电容，当C1的容量为0.47μF时，灯丝的加热时候为2s。R1与R2和C2决议预热频次；R2决议灯管焚烧频次；C2决议稳态任务频次；C6决议从预热频次降到焚烧频次的时候。该电路的预热频次为70kHz，焚烧频次为50kHz，灯丝预热时候为2s，频次扫描时候为125ms，稳态任务频次为45kHz。
在33157起头任务后，起首输出灯丝加热频次，因为该频次远高于L2、C7串连谐振频次fo，以是半波逆变器输出的旌旗灯号不会在灯管两端发生一个高压将灯管击穿。灯丝加热2s后，输出旌旗灯号的频次从70kHz降到50kHz，靠近L2、C7的串连谐振频次fo，致使L2、C7发生谐振。
此时在C7两端将发生约1000V的高压脉冲并施加在灯管上，将灯管击穿扑灭。灯管扑灭后，镇流器输出的频次会降到45kHz，L2只起稳流感化。
R6、R7、VD3、R8和Cll等组成灯管检测电路。若是灯管焚烧不胜利，IC2的⑨脚接到旌旗灯号后，将会从头焚烧；若是焚烧法式持续4次仍没法将灯管启动，则电路会主动停止任务。
若是灯管不接入，IC2会按照检测到的旌旗灯号主动关断输出，从而掩护VT1、VT2免遭粉碎。

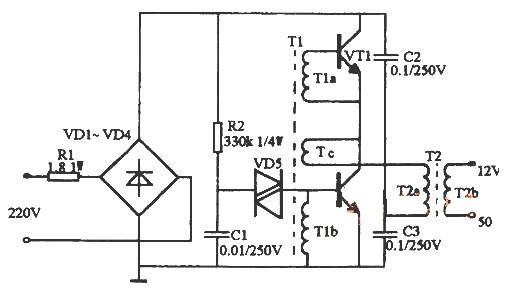

本电路说了然电子变压器，输出为AC220V，输出为AC12V，功率可达50W。它首要是在高频电子镇流器电路的根本上研制出来的一种变压器电路，其机能不变，体积小，功率大，是以降服了传统的硅钢片变压器体大、轻巧、价高等错误谬误。
电路以下图所示。其任务事理与开关电源类似，二极管VD1～VD4组成整流桥把市电变成直流电，由振荡变压器T1，三极管VT1、VT2组成的高频振荡电路，将脉动直流变成高频电流，而后由铁氧体输出变压器T2对高频高压脉冲降压，取得所需的电压和功率。R1为限流电阻。电阻R2、电容C1和双向触发二极管VD5组成启动触发电路。三极管VT1、VT2选用S13005，其B为15～20倍。也可用C3093等BUceo》=35OV的大功率三极管。触发二极管VD5选用32V摆布的DB3或VR60。振荡变压器可便宜，用音频线绕制在H7X10X6的磁环上。TIa、T1b绕3匝，Tc绕1匝。铁氧体输出变压器T2也需便宜，磁心选用边长27mm、宽20mm、厚10mm的EI型铁氧体。T2a用直径为0．45mm高强度漆包线绕100匝，T2b用直径为1．25mm高强度漆包线绕8匝。二极管VD1～VD4选用IN4007型，双向触发二极管选用DB3型，电容C1～C3选用聚丙聚酯涤纶电容，耐压250V。
如图所示50w电子镇流器电路图
电路任务时，A点任务电压约为12V；B点约为25V；C点约为105V；D点约为10V。若是电压不知足上述数值，或电路不振荡，则应查抄电路有不错焊、漏焊或虚焊。而后再查抄VT1、VT2是不是杰出，T1a、T1b的相位是不是准确。全部电路装调胜利后，可装入用金属资料建造的小盒内，发利于屏障和散热，但必须注重电路与外壳的绝缘。引外，转变T2a、b二线圈的匝数，则可转变输出的高频电压。

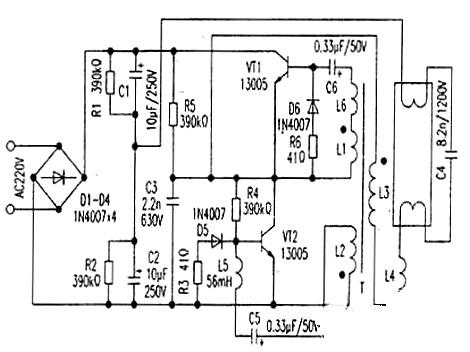

电路以下图所示。该电路由整流滤波电容、高频振荡电路和输出负载屯路三局部组成。
交换220V经整流滤波输出约300V直流为振荡电路供给电源。开机后，电源经R5对C3充电，使Vc3敏捷降低，从而使VT2敏捷到达饱和导通；此时因为T的反应感化使VTI停止。VT2一旦导通，则Vc3降落，流过L2的电流减小，引发L2两端一个上负下正的电压。据同名端准绳，L1取得上正下负的反应电压，从而使VTI敏捷饱和导通，同时T的正反应感化又使VT2敏捷停止，如斯循环往复组成振荡方波（R6D6、R3D5起续流感化）。负载回路由L3、L4、C4组成。VTI、VT2发生的高频振荡方波由L3加给负载作鼓励源。灯管点亮前，由C4、L4等组成很大的谐振电梳流过灯丝，使管内氢气电离，进而使水银变为水银蒸汽，C4两端的高电压又使水银蒸汽组成弧光放电，激起管壁荧光粉发光。灯管点亮后，C4根基上不起感化，此时L4则起阻流感化。
罕见毛病
1．VTl、VT2击穿进而致使D1－D4被击穿，此时将引发电源短路；
2．R4偏置破坏；
3．振荡电路中L5.L6易破坏；
4．负载电路中C4因高压易被击穿。
最初出格申明，今朝市场上所见的各类40W、32W节能日光灯和各类环形灯，都可参考此电路停止阐发。
电感镇流器是操纵电感的感抗和自感电动势来点亮气体放电灯具的，自感电动势“击穿”灯管的气体启动灯管，电感限定灯管电流不使其销毁。
电子镇流器是用电子器件发生高频电振荡并限定灯管电流，操纵高频电流来点亮灯具的，气体放电的灯管在高频电流感化下不须高压启辉就可以放电而发光，且点亮的灯管不闪灼感。
电感镇流器是一个铁芯电感线圈，电感的性子是当线圈中的电流发生变更时，则在线圈中将引发磁通的变更，从而发生感到电动势，其标的目的与电流的标的目的相反，是以障碍着电流变更，起到限定电流的感化。
2、电感镇流器是发生高电压的现实根据
电感镇流器是发生高电压的现实根据来自于线圈的自感景象，即当导体中的电流发生变更时，导体自身就发生感生电动势，这个电动势老是障碍导体华夏来电流的变更。这类因为导体自身的电流发生变更而发生的电磁感到景象，叫自感景象，在自感景象中发生的感生电动势，叫做自感电动势。线圈自感电动势的巨细与自感系数有关，线圈越长，单元上的匝数越多，截面积越大，自感系数就越大。有铁芯的线圈的自感系数，比不铁芯时要大的多。由上可知，咱们就晓得了电感式镇流器为了取得一个刹时的高电压而做得轻巧的事理了。
在电路中起开关感化，它由一个氖气放电管与一个电容并联而成，电容的感化为消弭对电源的电磁的搅扰并与镇流器组成振荡回路，增添启动脉冲电压幅度。放电管中一个电极用双金属片组成，操纵氖泡放电加热，使双金属片在开闭时，引发电感镇流器电流渐变并发生高压脉冲加到灯管两端。
当日光灯接入电路今后，起辉器两个电极间起头辉光放电，使双金属片受热收缩而与静触极打仗，因而电源、镇流器、灯丝和起辉器组成一个闭合回路，电流使灯丝预热，当受热时候1-3秒后，起辉器的两个电极间的辉光放电燃烧，随之双金属片冷却而与静触极断开，当两个电极断开的刹时，电路中的电流俄然消逝，因而镇流器发生一个刹时高电压（自感电动势），它与电源叠加后，加到灯管两端，使灯管内的惰性气体电离而引发弧光放电。在日光灯普通发光进程中，因为交换电不时地经由进程镇流器的线圈，线圈中就有自感电动势，它老是障碍着电流的变更，这是镇流器起着降压限流的感化，保障日光灯的普通任务。
1）、功率因数低，消耗大，有电网净化；
2）、输出电压规模小，低电难以启动，启动时候长；
3）、体系自身无稳压/稳功率办法，形成亮度不不变；
4）、较低的功率因数致使配电变压器和配线的容量增大，初装用度高；
5）、因为铁芯片在电磁场力的感化下发生震撼而发生噪声；
6）、布局轻巧。
普通毛病处置遵守由易到难的准绳。
毛病一：启辉器无任何举措，灯管不亮。
处置：1、灯开关坏；2、启辉器坏；3、灯管断丝；4、镇流器坏。
毛病二：启辉器频仍举措，没法点亮灯管
处置：灯管机能降落，改换灯管。
毛病三：灯管两端发红，没法点亮。
处置：启辉器电容击穿，或是双金属片生效，改换启辉器。
此刻的荧光灯愈来愈多的接纳电子镇流器。
荧光灯电子镇流器问世于八十年月初，由荷兰飞利浦公司起首研制胜利。因为它与传统的电感式镇流器比拟，出格在电机能上更有怪异的地方。现实上是一个高频谐振逆变器，它体积小，分量轻，能耗低，低电压下仍能起动和任务，无频闪和噪声。可是，该电路的任务频次高达20～30kHz，是以有较严峻的射频搅扰和电磁辐射搅扰，影响其余电子仪器的普通任务，还轻易对电网形成净化，对人体形成危险。颠末现实利用，它的寿命(和对灯管寿命的影响)，都不如电感式流器，更有“省电不省钱”的说法，这些说法，首要是针对劣质的镇流器而言。
