信息来历：本站 日期：2018-03-06
在须要利用比拟多的LED产物时，若是将一切的LED串连，将须要LED驱动器输入较高的电压:若是将一切的LED并联，则须要LED驱动器输入较大的电流。将一切的LED串连或并联，岂但限定着LED的利用量，并且并联LED负载电流较大，驱动器的本钱也会增添，处理方法是接纳混联体例。串、并联的LED数目均匀分派，如许，分派在一个LED串连歧路上的电压不异，统一个串连歧路中每一个LED上的电流也根基不异，亮度分歧，同时经由过程每一个串连歧路的电流也附近。
LED驱动电路间接接纳220V的交换市电作为电源。固然任务电流不大，可是任务电压较高，并且是未经断绝的，以是若是有伴侣对此电路感乐趣想要便宜的话必然要注重宁静。
这类LED驱动电路大局部用于照明灯具中。通俗都是灯具的第一档，LED档位。或是户外告白牌，亦或是简略单纯的LED灯泡中。

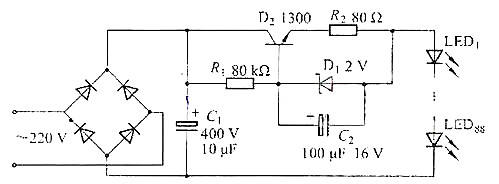

电路布局清楚了然。起首是一个桥式整流把220V的交换整流成一个频次100Hz的脉动直流。前面的C1滤波电容器将脉动直流滤波成300V摆布的比拟不变的直流。图中的1300是一种高耐压的NPN三极管。耐压值起码在400V以上。R1电阻则为三极管的驱动电阻。担任为三极管供给一个基极电流，保障三极管的导通。R2电阻器则是LED电路中的限流电阻，限定了最大任务电流，同时会有必然分压感化，保障电路的通俗运转。
D1则是一个2V的稳压管，说真话，这类2V的稳压管真的未几见。大局部经常使用的稳压管集合在5.6V-12V上。若是找不到适合的2V稳压管，能够测验考试用二极管串连获得类似值的摹拟稳压管。比方单只二极管导通压降在0.5V，则四只通俗二极管便是2V的压降了。C2电容器在电路中起到一个去频闪的感化。避免不不变的电压形成的LED驱动电流的变更致使的LED忽明忽暗或频闪环境的产生。
图中R2电阻应接纳不小于2W的电阻器。1300的NPN三极管详细型号应当是MJE13003。其参数为耐压400V，最大电流1.5A，最大功率40W。此三极管罕见于节能灯电路中。高耐压电容器也能在节能灯电路中发明。后级LED接纳白光小草帽LED，图中给出的数目是88个，数目仍是比拟可观的。亮度上应当能够让人对劲。
再次声名，便宜必然要注重宁静。
那末为什么说奇妙呢？奇妙的地方在于D1与R2加上前面的LED负载结合构成了一个恒流源。能够看到，若是后级LED负载较轻，则三极管会在80K电阻的驱动下，全功率向后级负载供电，输入最高电压。若是后级的LED由于发烧形成任务电流过大，则会致使R2的输入端电压变低，电流越大，也便是后级负载越重，则此电压会变得越低。当此处电压与三极管基极处的电压差高于2V时，D1稳压管会导通。那末当稳压管导通后会分流掉三极管的驱动电流，此时，三极管的导通才能会降落，输入电流的才能也会下降，达到LED的电流也会下降。完成了一个主动调剂任务电流、坚持任务电流的功效。
电路设想中，咱们但愿大师能够遵守一个用起码元器件完成不异或更多功效的准绳。不只仅是节俭本钱，关头的是能最大效力的利用元器件，下降全部电路的毛病点，保障电路的不变性。
