在条记本主板上用到的NMOS可简略分作两大类：

旌旗灯号切换用MOS管： UG比US大3V---5V便可，现实上只需导通便可，不必须饱和导通。比方罕见的：2N7002，2N7002E，2N7002K，2N7002D，FDV301N。

电压通断用MOS管： UG比US应大于10V以上，并且守旧时必须任务在饱和导通状况。罕见的有：1448，1428A，7406，7702，1660，6428L，6718L，4496，4712，6402A，3404，3456，1660，2662URH，R0392DPA，03B9DP。

PMOS管则和NMOS前提恰好相反。

示例1：

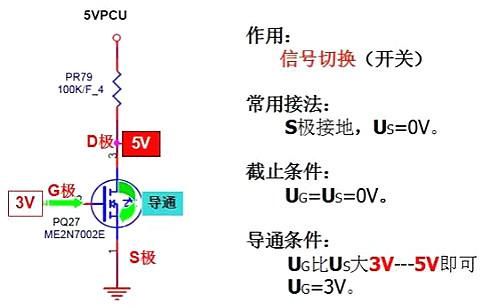

NMOS管：2N7002E

示例2：

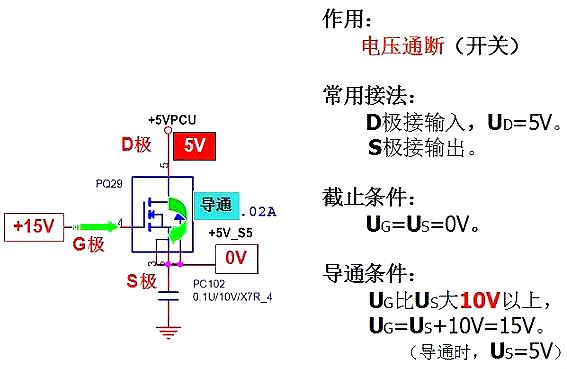

NMOS管：7406

示例3：

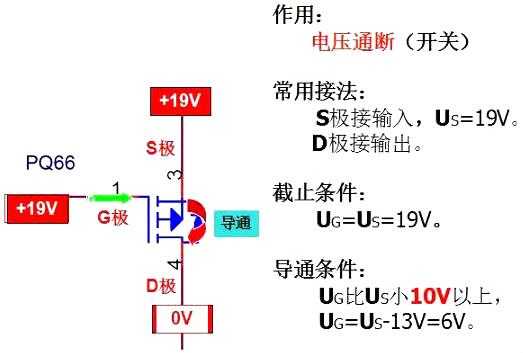

PMOS管：425

断绝感化：

若是咱们想完成线路上电流的单向畅通，比方

体例1：插手一个二级管

体例2：插手MOS管

此处MOS管完成的功效便是：断绝感化。

以是，所谓的MOS管的断绝感化，实在质也便是完成电路的单向导通，它就相称于一个二级管。

但在电路中咱们常常利用断绝MOS，是由于：

利用二级管，导通时会有压降，会丧失一些电压。而利用MOS管做断绝，在正向导通时，在节制极加适合的电压，能够让MOS管饱和导通，如许经由过程电流时几近不发生压降。

示例1：

PMOS管：1413 感化：断绝

条记本主板上的断绝，实在质是将适配器电压（+19V）和电池电压（+12V摆布）分开开来。不让它们间接雷同。但又能在废除肆意一种电源时，保障电脑都有延续的供电，完成电源无缝切换。

条记本电脑顶用到的断绝MOS管只要两个。

上面咱们来分步会商一下它的道理，为了便利，断绝MOS管都用二级管取代表现。

题目：为甚么在不必适配器时，还要用Q1断绝12V呢？

一种诠释是：

人们在利用条记本电脑时，常常会同时插上适配器和电池。若是碰到电网停电，条记本会主动切换到电池12V供电。这个时辰适配器固然不再供电，但仍相连在条记本上。若是不Q1断绝，12V电压会间接进入适配器外部的输入电路，有能够销毁适配器。

题目：若是不必Q2断绝，同时插上适配器和电池会如何？

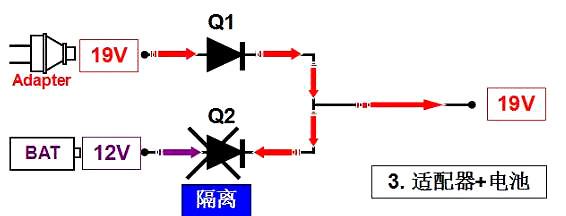

景象是：   大电流。

固然这只要在维修稳压电源上才能够看到：电流间接到达稳压电源的最大值6A以上，短路灯狂闪。

不必Q2断绝，或是Q2被击穿短路时大电流的缘由

电池电压普通是在12V以下，咱们就将其看做12V。19V电源呢，咱们也能够看成一个大电池，那末一个19V的电池和一个12V的电池以下相连，导线中电流会是几多呢？

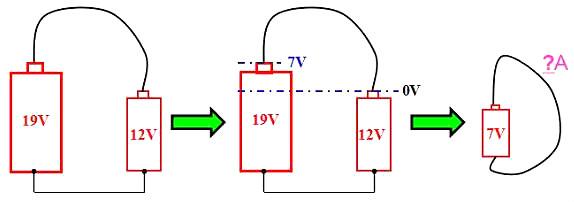

颠末两次等效，就相称于将一根导线两头接到7V电池的两头。

导线的电阻极小，若是咱们以为它是0.1欧姆。那末在导线中流过的电流会是70A

稳压电源的最大电流普通是6A摆布，以是会呈现大电流报警。

 而普通的电池充电电压是颠末芯片紧密节制的，普通只比电池现实电压超出跨越一点点，以保障电流不会过大形成电池过度发烧。

当Q2断绝管击穿短路后，永劫间的超负荷任务，极有能够破坏适配器。

MOS管感化总结：

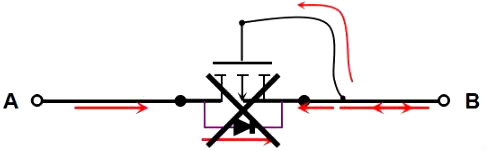

若是MOS管用作开关时，（不管N沟道仍是P沟道），必然是寄生二极管的负极接输入边，正极接输入端或接地。不然就没法完成开关功效了。

以是，N沟道必然是D极接输入，S极接输入或地。

P沟道则相反，必然是S极接输入，D极接输入。

若是MOS管用作断绝时，（不管N沟道仍是P沟道），寄生二极管的标的目的必然是和主板要完成的单向导通标的目的分歧。

条记本主板上用PMOS做断绝管的最罕见，但也有少少的主板用NMOS来完成。
