半导体存储器是一种能存储大批二值信息的半导体器件。按存储功效可分为只读存储器(ROM)和随机存储器（RAM）
只读存储器按写入体例普通分为三种：牢固内容ROM、可编程ROM和可擦除型的EPROM

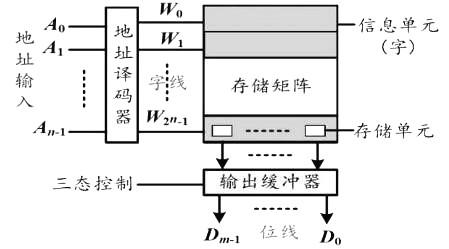

ROM的根基布局如图所示
地点译码器相称于最小项译码器。而存储单位是由N沟道加强型MOS管组成的，能够懂得为有MOS管存在，则其单位内存储的信息为1。
地点译码器相称于“与逻辑矩阵”，ROM 存储矩阵相称于“或逻辑矩阵”，全部存储器是一个“与或”矩阵。普通环境下，“与矩阵”是不可编程，而“或矩阵”是可编程的。
若ROM有n条地点线，m条位线，则ROM矩阵的存储容量即是2n×m。
简略领会掩模ROM、PROM、EPROM、E2PROM和快闪存储器(Flash Memory)的功效，不做重点。
EEPROM典范芯片2864A的芯片引脚如图所示
A0～A12为地点译码输入端，I/O0~I/O7为8位数据输入输入端，CE为片选端，为写使能端，为读使能端。2864A共有213条字线，8条位线，其 存储容量为213×8bit(8K byte)。

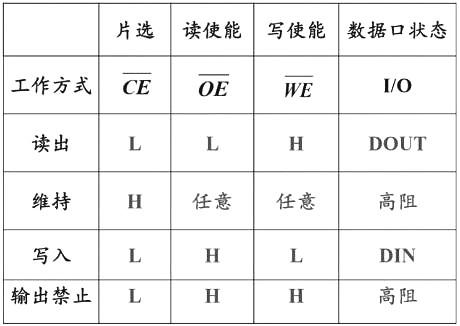

EEPROM 2864的任务体例如图所示
另外Flash Memory芯片的引脚图和任务体例也要懂得把握。
RAM按任务道理分为静态随机存储器SRAM和静态随机存储器DRAM。
1、ROM的根基布局和任务道理

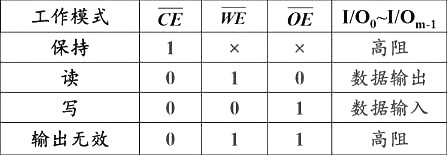

ROM的根基布局和任务体例如图所示
SRAM和DRAM的布局和功效对照
SRAM:以触发器为根基存储单位，以是只需不掉电，其所存信息就不会丧失。该类芯片的集成度不如DRAM， 功耗也比DRAM高，但它的速率比DRAM快，也不须要革新电路。普通用于组成高速缓冲存储器 。
DRAM:普通用MOS型静态存储单位组成，布局简略，集成度高。可是，若是不实时停止革新，极间电容中的电 荷会在很短时候内天然泄露，导致信息丧失。以是，必须为它装备特地的革新电路。
2、DRAM的革新体例有三种，领会就好，不做重点。

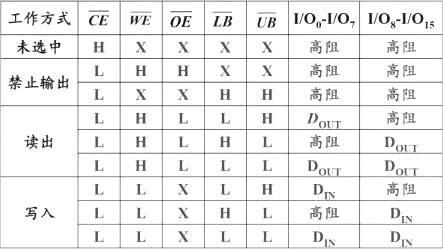

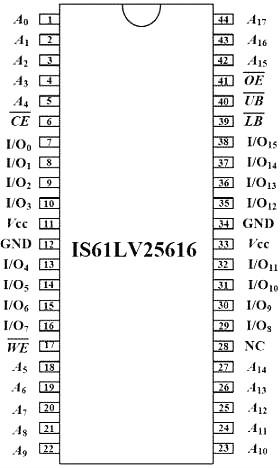

61LV25616芯片的引脚图和功效表如图所示
地点线为18根A0～A17，I/O0～I/O15为16位写入/读出数据线，其容量为218×16 bit=256k×16 bit
1、 位数的扩大
合用于每片RAM或ROM字数够用而位数不够时。
接法：将各片对应的地点线、片选端、读写节制端别离接在一路，各片的数据输入端并行利用便可。

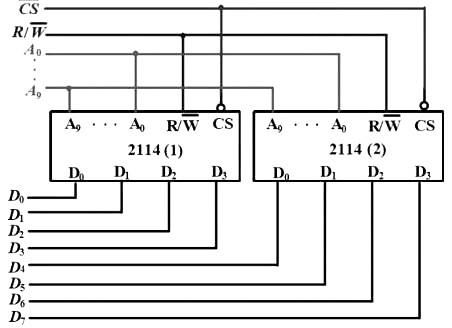

例：用2片2114(1024×4bit)RAM组成1024×8bit的RAM
2、数够用而字数不够时
接法：将各片对应的地点线、读写节制端和数据输入端别离接在一路，各片的片选旌旗灯号由附加地点位译出。

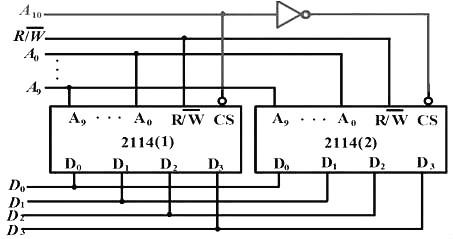

例: 用2片2114(1024×4bit)RAM组成2048×4bit的RAM
