一、7805稳压电源电路图

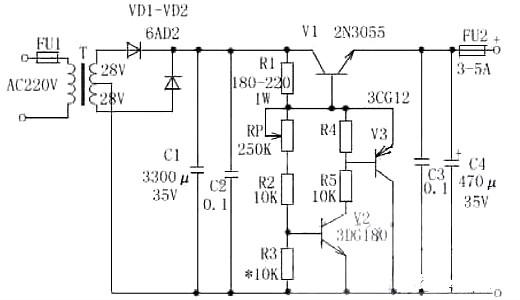

1、3～25V电压可调稳压电路图

7805稳压电源电路图

此稳压电源可调规模在3.5V～25V之间肆意调理，输入电流大，并接纳可调稳压管式电路，从而获得对劲安稳的输入电压。

任务道理：经整流滤波后直流电压由R1供给给调剂管的基极，使调剂管导通，在V1导通时电压颠末RP、R2使V2导通，接着V3也导通，这时候V1、V2、V3的发射极和集电极电压不再变更（其感化完整与稳压管一样）。调理RP，可获得安稳的输入电压，R1、RP、R2与R3比值决议本电路输入的电压值。

元器件挑选：变压器T选用80W～100W，输入AC220V，输入双绕组AC28V。FU1选用1A，FU2选用3A～5A。VD1、VD2选用 6A02。RP选用1W摆布通俗电位器，阻值为250K～330K，C1选用3300μF／35V电解电容，C2、C3选用0.1μF独石电容，C4选用 470μF／35V电解电容。R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1／8W。V1选用2N3055，V2选用 3DG180或2SC3953，V3选用3CG12或3CG80。

7805稳压电源电路图

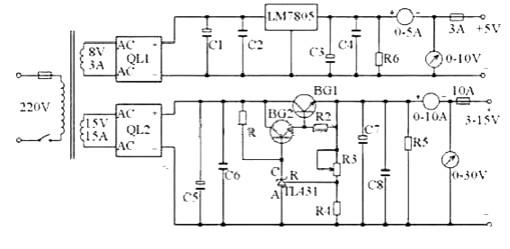

2、10A3～15V稳压可调电源电路图

不管检验电脑仍是电子建造都离不开稳压电源，上面先容一款直流电压从3V到15V持续可调的稳压电源，最大电流可达10A，该电路用了具备温度弥补特征的，高精度的规范电压源集成电路431，使稳压精度更高，若是不特别请求，根基能知足一般维修利用，电路见下图。

7805稳压电源电路图

其任务道理分两局部，第一局部是一路牢固的5V1.5A稳压电源电路，第二局部是别的一路由3至15V持续可调的高精度大电流稳压电路。

第一路的电路很是简略，由变压器次级8V交换电压经由过程硅桥QL1整流后的直流电压经C1电解电容滤波后，再由5V三端稳压块KIA7805不必作任何调剂便可在输入端发生牢固的5V1A稳压电源，这个电源在检验电脑板时完整能够看成外部电源利用。

第二局部与通俗串连型稳压电源根基不异，所差别的是利用了具备温度弥补特征的，高精度的规范电压源集成电路431，以是使电路简化，本钱下降，而稳压机能却很高。图中电阻R4，稳压管TL431，电位器R3构成一个持续可调得恒压源，为BG2基极供给基准电压，稳压管TL431的稳压值持续可调，这个稳压值决议了稳压电源的最大输入电压，若是你想把可调电压规模扩展，能够转变R4 和R3的电阻值，固然变压器的次级电压也要进步。

变压器的功率可按照输入电流矫捷把握，次级电压15V摆布。桥式整流用的整流管QL用15－20A硅桥，布局松散，中间有牢固螺丝，能够间接牢固在机壳的铝板上，有益散热。调剂管用的是大电流NPN型金属壳硅管，因为它的发烧量很大，若是机箱许可，尽可能采办大的散热片，扩展散热面积，若是不须要大电流，也能够换勤奋率小一点的硅管，如许能够做的体积小一些。滤波用50V4700uF电解电容C5和C7别离用三只并联，使大电流输入更不变，别的这个电容要买体积绝对大一点的，那些体积较小的一样标注50V4700uF尽可能不必，当碰到电压动摇频仍，或永劫间不必，轻易生效。

最初再说一下电源变压器，若是不才能本身绕制，有买不到现成的，能够买一块现成的200W以上的开关电源取代变压器，如许稳压机能还可进一步进步，建造本钱却差不太多，别的电子元件无特别请求，装置实现后不必太大调剂便可一般任务。

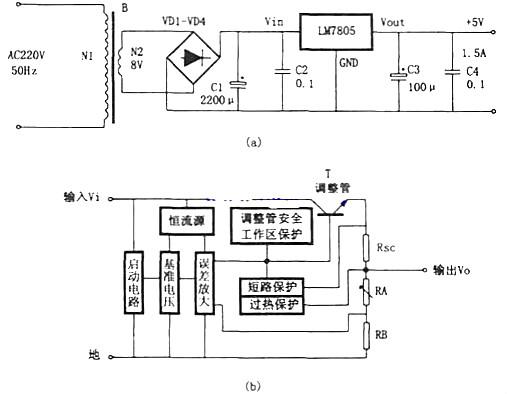

7805稳压电源电路图5v

如图所示电路为输入电压+5V、输入电流1.5A的稳压电源。它由电源变压器B，桥式整流电路D1～D4，滤波电容C1、C3，避免自激电容C2、C3和一只牢固式三端稳压器(7805)极其简便便利地搭成的。

220V交换市电经由过程电源变压器变更成交换高压，再颠末桥式整流电路D1～D4和滤波电容C1的整流和滤波，在牢固式三端稳压器KIA7805的Vin和GND两头构成一个并不非常不变的直流电压(该电压经常会因为市电电压的动摇或负载的变更等原因此发生变更)。

此直流电压颠末KIA7805的稳压和C3的滤波便在稳压电源的输入端发生了精度高、不变度好的直流输入电压。本稳压电源可作为TTL电路或单片电机路的电源。三端稳压器是一种规范化、系列化的通用线性稳压电源集成电路，以其体积小、本钱低、机能好、任务靠得住性高、利用简便便利等特色，成为今朝稳压电源中利用最为普遍的一种单片式集成稳压器件。
