7805三端稳压集成电路，电子产物中，罕见的三端稳压集成电路有正电压输入的78 ×× 系列和负电压输入的79××系列。望文生义，三端IC是指这类稳压用的集成电路，只要三条引脚输入，别离是输入端、接地端和输入端。它的模样像是通俗的三极管，TO- 220 的规范封装，也有9013模样的TO-92封装。

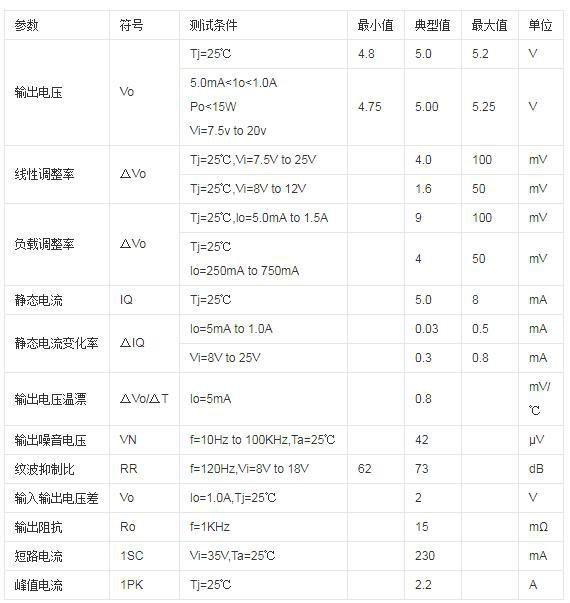

三端稳压管7805参数：
1、输入电压：4.8V-5.2V
2、输入电压：不大于36V
3、最大输入电流：1.5A
4、输入输入压差：2V
5：特色：热过载掩护、短路掩护、利用便利
用78/79系列三端稳压IC来构成稳压电源所需的核心元件少少，热及调剂管的掩护电路，利用起来靠得住、便利，并且价钱自制。该系列集成稳压IC型号中的78或79前面的数字代表该三端集成稳压电路的输入电压，如7806表现输入电压为正6V，7909表现输入电压为负9V。
由于三端牢固集成稳压电路的利用便利，电子建造中常常接纳。在现实利用中，应在三端集成稳压电路上装置充足大的散热器（固然小功率的前提下不必）。当稳压管温度太高时，稳压机能将变差，乃至破坏。
当建造中须要一个能输入1.5A以上电流的稳压电源，凡是接纳几块三端稳压电路并联起来，使其最大输入电流为N个1.5A，但利用时需注重：并联利用的集成稳压电路应接纳统一厂家、统一批号的产物，以保障参数的分歧。别的在输入电流上留有必然的余量，以防止个体集成稳压电路生效时致使其余电路的连锁销毁。
在78 ** 、79 ** 系列三端稳压器中最常利用的是TO-220 和TO-202 两种封装。这两种封装的图形和引脚序号、引脚功效如附图所示。
从正面看①②③引脚从左向右按挨次标注，接入电路时①脚电压高于②脚，③脚为输入位。如对78**正压系列，①脚高电位，②脚接地，③脚为输入位；而对79**负压系列，①脚接地，②脚接负电压，③脚为输入位。如附图所示。
另外，还应注重，散热片老是和最低电位的第②脚相连。如许在78**系列中，散热片和②脚（地）毗连，而在79**系列中，散热片却和②脚（输入端）毗连。
三端稳压管7805，三端稳压IC外部电路具备过压掩护、过流掩护、过热掩护功效，这使它的机能很不变。能够或许完成1A以上的输入电流。器件具备杰出的温度系数，是以产物的利用规模很普遍。能够利用本地调理来消弭噪声影响，处理了与单点调理相干的分离题目，输入电压偏差精度分为±3%和±5%。
7805三端稳压IC在电路利用中应注重以下事变：
输入输入压差不能太大,太大则转换效力缓慢降落，并且轻易击穿破坏。最高输入电压不能跨越35伏; 输入电流不能太大，1.5A 是其极限值。大电流的输入，散热片的尺寸要充足大，不然会致使低温掩护或热击穿; 输入输入压差也不能太小,低于2伏稳压效力缓慢降落。IC在电路利用中应注重以下事变：
输入输入压差不能太大,太大则转换效力缓慢降落，并且轻易击穿破坏。最高输入电压不能跨越35伏; 输入电流不能太大，1.5A 是其极限值。大电流的输入，散热片的尺寸要充足大，不然会致使低温掩护或热击穿; 输入输入压差也不能太小,低于2伏稳压效力缓慢降落。

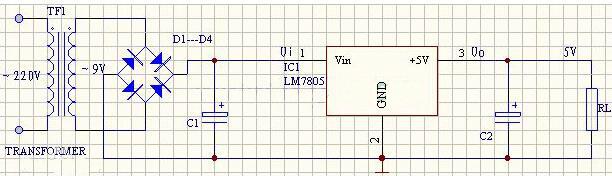

78XX系列集成稳压器的典范利用电路以下图所示，这是一个输入正5V直流电压的稳压电源电路。IC接纳集成稳压器7805，C1、C2别离为输入端和输入端滤波电容，RL为负载电阻。当输入电流较大时，7805应配上散热板。
下图为进步输入电压的利用电路。稳压二极管VD1串接在78XX稳压器2脚与地之间，能够使输入电压Uo获得必然的进步，输入电压Uo为78XX稳压器输入电 压与稳压二极管VC1稳压值之和。VD2是输入掩护二极管，一旦输入电压低于VD1稳压值时，VD2导通，将输入电流旁路，掩护7800稳压器输入级不被破坏。
下图为扩展输入电流的利用电路。VT2为外接扩流率管，VT1为鞭策管，两者为达林顿毗连。R1为偏置电阻。该电路最大输入电流取决ov于VT2的参数。
78**系列的稳压集成块的极限输入电压是36V，最低输入电压比输入电压高3-4V。还要斟酌输入与输入间压差带来的功率消耗，以是通俗输入为9-15V之间。
7V的电压要想输入5V，则须要利用高压差的稳压集成块，如附图所示的型号。也能够利用3只通俗的整流二极管降压，也能获得5V的较为不变的电压，二极管的许可电流大于你须要的电流便可。
