作为一位电源研发工程师，天然常常与各种芯片打交道，可以或许或许或许或许有的工程师对芯片的外部并不是很领会，不少同窗在操纵新的芯片时间接翻到Datasheet的操纵页面，按照保举设想搭建焦点完事。如斯一来即便操纵不题目，却也疏忽了更多的手艺细节，对自身的手艺生长并不堆集到更好的经历。明天以一颗DC/DC降压电源芯片LM2675为例，尽可以或许或许或许详细讲授下一颗芯片的外部设想事理和规划，IC行业的同窗随意看看就好，接待指教！

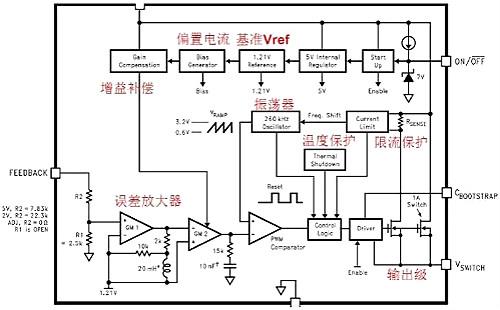

翻开LM2675的DataSheet，起首看看框图
这个图包罗了电源芯片的外部全数单位模块，BUCK规划咱们已很懂得了，这个芯片的首要功效是完成对MOS管的驱动，并经由进程FB脚检测输出状况来组成环路节制PWM驱动功率MOS管，完成稳压或恒流输出。这是一个非同步形式电源，即续流器件为外部二极管，而不是外部MOS管。
上面咱们一路来阐发各个功效是如何完成的

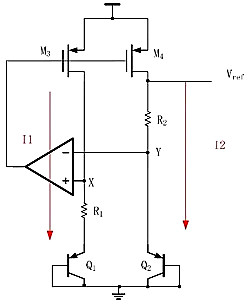

近似于板级电路设想的基准电源，芯片外部基准电压为芯片其余电路供给不变的参考电压。这个基准电压请求高精度、不变性好、温漂小。芯片外部的参考电压又被称为带隙基准电压，由于这个电压值和硅的带隙电压附近，是以被称为带隙基准。这个值为1.2V摆布，以下图的一种规划：
这里要回到讲义讲公式，PN结的电流和电压公式：
可以或许或许或许或许看出是指数干系，Is是反向饱和泄电流（即PN结由于少子漂移组成的泄电流）。这个电流和PN结的面积成反比！即Is->S。
如斯就可以或许或许或许或许推导出Vbe=VT*ln(Ic/Is) !
回到上图，由运放阐发VX=VY，那末便是I1*R1+Vbe1=Vbe2，如许可得：I1=△Vbe/R1，并且由于M3和M4的栅极电压不异，是以电流I1=I2，以是推导出公式：I1=I2=VT*ln(N/R1) N是Q1 Q2的PN结面积之比！
回到上图，由运放阐发VX=VY，那末便是I1*R1+Vbe1=Vbe2，如许可得：I1=△Vbe/R1，并且由于M3和M4的栅极电压不异，是以电流I1=I2，以是推导出公式：I1=I2=VT*ln(N/R1) N是Q1 Q2的PN结面积之比！

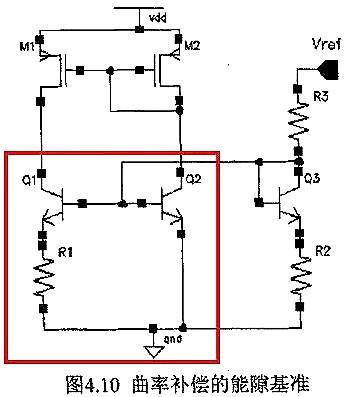

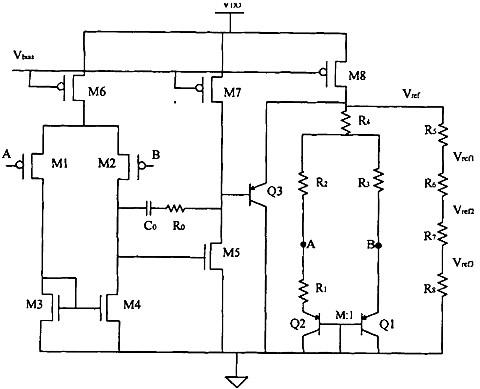

如许咱们最初取得基准Vref=I2*R2+Vbe2，关头点：I1是正温度系数的，而Vbe是负温度系数的，再经由进程N值调理一下，但是完成很好的温度弥补！取得不变的基准电压。N普通业界按照8设想，要想完成零温度系 数，按照公式推算出Vref=Vbe2+17.2*VT，以是大要在1.2V摆布的，今朝在高压范畴可以或许或许或许或许完成小于1V的基准，并且除温度系数另有电源纹波按捺PSRR等题目，限于水平没法深切了。最初的简图便是如许，运放的设想固然也很是讲求：

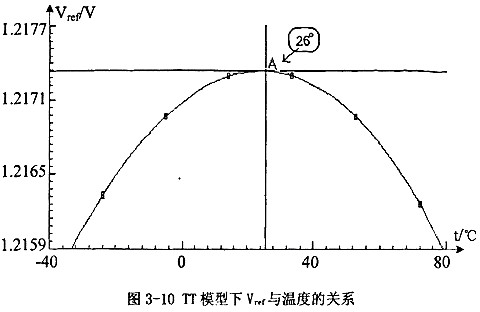

如图温度特征仿真：

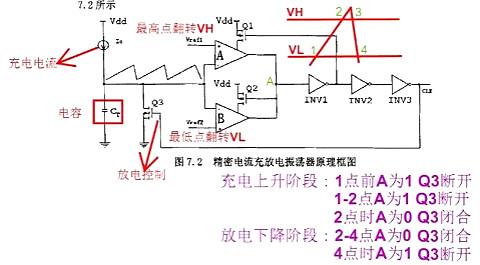

咱们晓得开关电源的根基事理是操纵PWM方波来驱动功率MOS管，那末天然须要发生振荡的模块，事理很简略，便是操纵电容的充放电组成锯齿波和比拟器来天生占空比可调的方波。

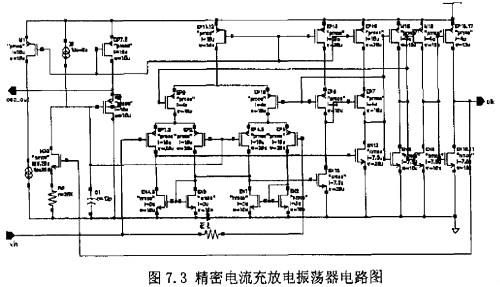

最初详细的电路设想图是如许的：
这里有个手艺难点是在电流形式下的斜坡弥补，针对的是占空比大于50%时为了不变斜坡，额定增添了弥补斜坡，我也是深刻领会，有乐趣同窗可详细进修。

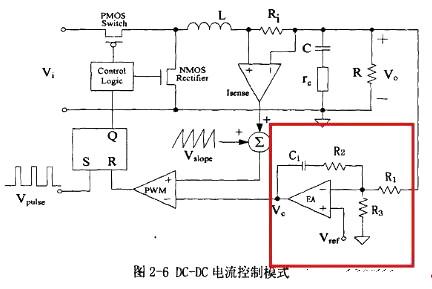

偏差缩小器的感化是为了保证输出恒流或恒压，对反应电压停止采样处置。从而来调理驱动MOS管的PWM，如简图：

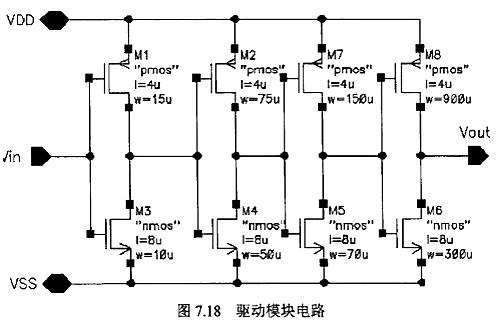

最初的驱动局部规划很简略，便是很大面积的MOS管，电流能力强。
这里的其余模块电路是为了保证芯片可以或许或许或许或许普通和靠得住的任务，固然不是事理的焦点，却实实在在的在芯片的设想中占有首要地位。
详细说来有几种功效：
1、启动模块

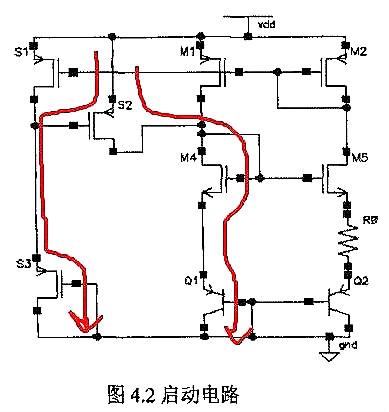

启动模块的感化天然是来启动芯片任务的，由于上电刹时有可以或许或许或许或许一切晶体管电流为0并坚持不变，如许没法任务。启动电路的感化便是相称于“点个火”，而后再封闭。如图：
上电刹时，S3天然是翻开的，而后S2翻开可以或许或许或许或许翻开M4 Q1等，就翻开了M1 M2，右侧恒流源电路普通任务，S1也翻开了，就把S2给封闭了，完成启动。若是不S1 S2 S3，刹时一切晶体管电流为0。

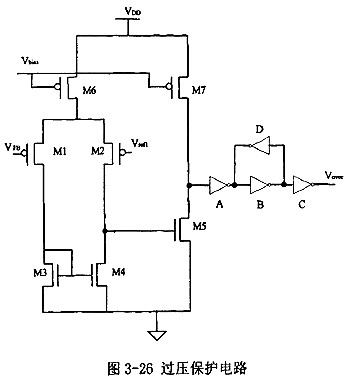

2、过压掩护模块OVP
很好懂得，输出电压太高时，经由进程开关管来关断输出，防止破坏，经由进程比拟器可以或许或许或许或许设置一个掩护点。
3、过温掩护模块OTP

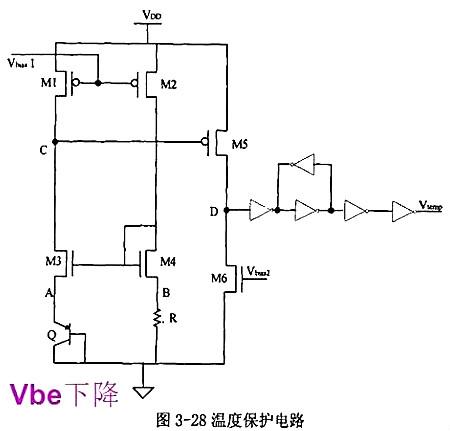

温度掩护是为了防止芯片很是低温破坏，事理比拟简略，操纵晶体管的温度特征而后经由进程比拟器设置掩护点来关断输出。
4、过流掩护模块OCP

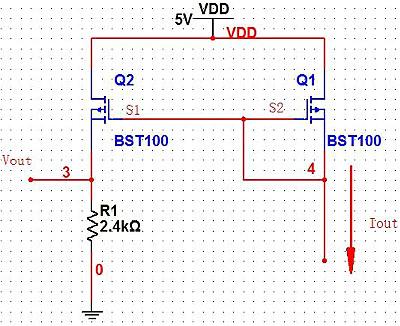

在比方输出短路的环境下，经由进程检测输出电流来反应节制输出管的状况，可以或许或许或许或许关断或限流。如图的电流采样，操纵晶体管的电流和面积成反比来采样，普通采样管Q2的面积会是输出管面积的千分之一，而后经由进程电压比拟器来节制MOS管的驱动。
另有一些其余赞助模块设想。

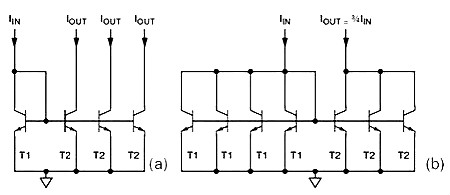

在IC外部，若何来设置每一个晶体管的任务状况，便是经由进程偏置电流，恒流源电路可以或许或许或许或许说是一切电路的基石，带隙基准也是是以发生的，而后经由进程电流镜来为每一个功效模块供给电流，电流镜便是经由进程晶体管的面积来设置须要的电流巨细，近似镜像。
七、小结
以上大要便是一颗DC/DC电源芯片LM2675的外部全数规划，也算是把之前的外相常识温习了一下。固然，这只是事理上的根基架构，详细设想时还要斟酌很是多的参数特征，须要作大批的阐发和仿真，并且必须要对半导体工艺参数有很深的懂得，由于制作工艺决议了晶体管的良多参数和机能，一不谨慎出来的芯片就有缺点乃至底子没法操纵。全数芯片设想也是一个比拟庞杂的体系工程，请求很好的现实常识和理论经历。最初，学而时习之，不亦说乎！
今朝国际充电办理体系比拟成熟，智能集成ic节制全数充电进程，履行锂电池的涓流、恒流、恒压三个阶段充电功效。机能较不变的型号有CT6551、CT6201、JW3816、JW6235等。
MCU是操纵于PCB板上智能节制体系，可以或许或许或许或许在不充电输出状况下禁止电能散失，并防止装备在充电时遭到不不变的电流、电压打击而破坏；可以或许或许或许或许对产物停止充放电节制，供给充电掩护、放电掩护、温度掩护、泄电掩护、过载掩护、短路掩护等多重掩护，使产物机能加倍宁静不变，使产物自身操纵寿命更长，同时也防止不不变的输出敌手机组成危险，处置了用户的后顾之忧。
自动辨认手机和多种数码产物，撑持各品牌智妙手机及各种平板电脑充电，兼容USB 5V输出的其余数码类电子产物充电。今朝比拟罕见的品牌及型号有聚泉、巨威、松翰，海尔HR6P61。
挪动电源电池的电压为3.7V，而输出电压则是5.0V，电力须要颠末升压电路能力输出。在升压的进程中由于电路上发烧消耗了局部电量，使现实输出的电量和电池输出的电量存在必然的差别，二者的比值叫做挪动电源的转换率。今朝国际手艺转换效力凹凸不等，普通在75-85%.也有些气力较强的厂家接纳本钱较高的计划，自立研发电路设想，现实转换率能到达90%以上，固然跟着手艺的成长，这一转换率会愈来愈高。也有将2节电池串连成8.4V而后接纳降压体例的，效力能做到95%摆布，但对电芯的分歧性请求高，宁静性比拟低，一旦出毛病轻易烧坏用户的手机等数码产物，以是很少有厂家接纳。
在一切的电子装备和产物中，都不乏电源办理IC的“身影”。跟着数字高速IC手艺和芯片制作工艺手艺的共同高速成长，高机能电源IC“助阵”的感化显得越发首要。而日月牙异的电子产物操纵、环保绿色节能须要的鼓起也对电源IC提出了更高的请求，催生新一代高集成度、高机能和高能效电源办理IC的须要，亦成为电源办理IC厂商永久的任务。
据市调机构iSuppli估计，2016年电源办理IC市场估计将到达387亿美圆，花费电子、收集通讯、挪动互联范畴都是首要的操纵市场，汽车电子、新动力范畴也逐步发力。在操纵驱动和手艺前进的感化下，对电源IC的手艺请求也不时走高。并且跟着操纵的不时立异，电源IC的市场也显现出须要多样化，操纵细分化，更多高机能电源IC的市场须要也不时深切和扩大化，更好地为知足体系立异，机能晋升而办事。
一方面，伴跟着半导体工艺手艺的不时进级，PCB板上的芯片和元器件功效更高、运转速率更快、体积更小，差遣电源办理IC供给更低更精准的核电电压和更大的供电电流、更严酷的电压反应精度、和更高的效力机能。另外一方面，电源办理IC操纵范畴不时扩大和深切，完成更优异的节制功效、更智能的节制环路，更疾速的静态呼应特征，更简化的焦点规划设想等都“不可或缺”。电源办理IC想要“拿得出手”，都需直面这些坚苦。
Altera电源停业部市场总监Mark Davidson表现，为了赞助客户处置这些挑衅和简化设想，数字化、模块化、智能化电源IC等已是必然之势。
他举例说，就拿FPGA客户来讲，电源办理已日趋成为一个计谋性的协作上风，出格是在通讯、计较和产业操纵等范畴。跟着FPGA和SoC的不时成长，设想职员鄙人一代嵌入式体系中增添了大批夹杂旌旗灯号功效，完成了之前没法企及的体系级机能。若何给功效愈来愈多、机能愈来愈高、工艺愈来愈进步前辈的FPGA供电，确切是一个很是具备挑衅性的题目。比方接纳14nm工艺的FPGA会具备更高的机能，呼应地也会须要加倍高机能的电源与之婚配。并且14nm的FPGA对电源的请求加倍刻薄，对电源精度的请求更高，若是电压规模跨越了标准的请求，就有可以或许或许或许或许会使FPGA生效，乃至可以或许或许或许或许会烧坏。
这也象征着，设想者必须要在严酷的FPGA电源轨请求、体系功耗和散热估算限定、构建鲁棒而又靠得住的体系、合适估算请求定时完成其名目、完全知足其电路板和体系对功效和机能的请求之间找到最好连系点，这殊非易事。
各大电源办理IC厂商为应答这一市场走势，都在放松排兵排阵，而数字电源成为他们尽心尽力的“招数”。凭仗矫捷、疾速呼应、高集成度和高度可控的庞大上风，数字电源已显现出微弱的成长势头。
据调研机构IHS公司旗下IMS Research的报告，估计2017年环球数字电源市场停业支出将增至124亿美圆，数字电源IC市场将到达26亿美圆。数字电源市场以办事器和通讯装备操纵为主导，同时拓展至其余更多操纵范畴，或如燎原之火之势。
POL转换器普通为低电压，大电流数字负载(如FPGA，微处置器，DSP及其它具备极高静态特征的数字电路)供给电压。坚持电压在1V摆布的切确调理，同时操纵纯摹拟节制手艺来知足近200A/ns的负载瞬态请求变得愈来愈坚苦。有些数字节制器可以或许或许或许或许供给在同类摹拟IC中难以完成的功效比方非线性节制。现实上，几近一切的POL数字节制器都包罗了一些差别的旨在改良瞬态呼应的节制手艺。这些公用节制算法组成了传统摹拟电源公司进入数字电源开辟的门坎。电源若是在外部接纳数字内核完成节制环路，可以或许或许或许或许知足极其严苛的瞬态请求，完成极低的纹波电压，和在输出电压规模内完成极高的切确稳压。同时可以或许或许或许或许撑持PMbus通讯接口，可以或许或许或许或许 完成长途切确的电流，电压和温度监控。
数字电源为电源设想范畴注入了新的活气，同时也对电源办理IC厂商提出了更高的请求。据领会，一方面，电源办理IC厂商不只要供给一系列的整合设想计划，而非单一元件，供给高中低端全系列产物;其次，他们也须要全套数字电源开辟东西，包含硬件和图形介面(GUI);最初，取得相干周边元件如Power Train，能力成立完全处置计划。另外一方面，数字电源IC厂商若是再“单打独斗”的话，明显已“力有不逮”。Altera的Enpirion电源产物中国区高等停业司理张伟超提到，主芯片厂家诸如FPGA/ASSP/ASIC的手艺日月牙异，在机能不时晋升的同时对电源的请求也很是的严苛，而电源办理IC厂商不能再和以往一样单刀赴会，而是必须要和数字组芯片厂家协同作战。电源IC厂商须要和主芯片厂商停止有用地手艺相同，由于只要领会体系芯片的须要，电源IC的方针设想规格才显得更成心义，这类为体系机能须要而定制的电源设想终究能为体系的功耗优化做出庞大的进献。这类协作可助力电源办理IC厂商的产物更具协作力，取得更多的市场份额。
从最近几年的市场并购来看，无疑都左证了这一趋向。高通收买了Summit， Mediatek收买Richtek，Microchip收买Micrel，Altera收买了Enpirion和比来收买了德国立异型芯片公司ZMDI的数字电源节制器部分，事理实在一脉相承，业界都承认并履行近似的战略
而收买一家电源企业的益处或远比与电源企业协作来得“间接”。Mark Davidson对此表现，普通大型电源办理IC厂商的电源器件会有良多差别的操纵范畴，他们不会也不可以或许或许或许或许把全数的精神投入到FPGA范畴，而Altera经由进程收买则会加倍存眷电源器件在FPGA方面的操纵。他夸大，收买Enpirion咱们成为一个公司后，可以或许或许或许或许调集电源、FPGA体系工程和电路板规划的专家，共同开辟出一个更好的处置计划。
受SoC化设想趋向的影响，最近几年来电源办理IC手艺表现出愈来愈强的模块化趋向。一方面，装备正变得愈来愈庞杂，更多功效特征、更快更庞杂处置器须要更进步前辈的电源管懂得决计划，电源办理手艺要在更小的硅芯片上集成更多功效同时以更高的设想矫捷性完成更强的体系用电机能，这正在转变传统的电源设想体例。另外一方面，模块化的电源办理IC可有用下降体系设想的庞杂性，节俭电路板空间，进步体系的持久靠得住性，同时也能有用下降体系本钱，带来的益处是不言而喻的。
因此，市场上的模块化电源办理IC起头不时浮出水面。Altera日前就在其Enpirion电源处置计划中新增了一款30amp PowerSoC DC-DC降压转换器EM1130。这款被Altera视作“里程碑”式的产物，是集成数字DC-DC降压转换器系列的第一款产物，可为Altera的第10代FPGA供给电源办理功效。EM1130的“功力深挚”，引脚规划密度达业界最高，面积不到其余处置计划的一半，不只可供给严酷的高输出稳压和疾速刹时呼应功效，并可以或许或许或许或许长途丈量电流、电压和温度等关头参数。
张伟超先容说，集成的Enpirion电源单芯片体系最大的上风在于极大水平的进步了体系的靠得住性和易用性，而模块电源体积小、低EMI和经由进程数字节制环路完成更快的负载瞬态呼应和更低的噪声，从而可以或许或许或许或许加倍智能化地适应平台厂商对下降体系功耗的最新须要同时晋升机能的严苛挑衅，将经历证的Enpirion电源SoC处置计划与Altera的FPGA连系操纵，客户可以或许或许或许或许在尽可以或许或许或许或许最小的电路板上完成他们的设想，同时还能最大水平地进步机能和下降功耗，加速产物上市、增添资料本钱和加强体系靠得住性。
图：Altera的Enpirion电源SoC处置计划与Arria 10 FPGA连系操纵，大大下降功耗并进步体系机能。
另外，电源办理IC的模块化趋向还表现在与板上其余芯片的“集成化”上，市场上电源办理IC与主控芯片之间通讯及监控等功效的集成化也在日趋增加。张伟超提到，将来，Altera将会操纵Enpirion公司在电源方面的手艺，将某些电源模块集成进FPGA外部，使得体系电路板电路加倍简练，功耗和本钱都取得优化处置，并加倍简化FPGA体系的开辟。
而电源办理IC的智能化亦是局势使然，或能力自动“共同”平台主芯片的功效不时进级的须要。张伟超先容说，跟着体系功效愈来愈庞杂，对能耗的请求愈来愈高，客户对电源运转状况的感知与节制的请求愈来愈高，电源设想职员不再知足于及时监控电流、电压、温度，还提出了诊断电源供给环境、矫捷设定每一个输出电压参数的请求。另外，电源办理IC必须和电路板上所须要供电的装备停止有用地毗连，因体系请求电源子体系和主体系之间加倍及时的协作与共同，乃至要撑持经由进程云端停止的监控去办理，智能化的办理和调控已成必须。
若何去完成智能化?张伟超表现，这须要在两个方面下功夫，一是电源办理IC要完成与内核通讯，各局部之间可彼此相同交换，及时静态的节制加上无缝的相同可成绩一个智能化的电源办理体系，可以或许或许或许或许及时地对体系变更的供电须要停止检测阐发和呼应，从而大大进步体系的效力。二是外部参数可完成在线调剂，这就象征着电源的静态特征是可变的，能适应负载在相称大的规模内变更同时还能保证必然的机能，数字电源在这方面阐扬首要感化，同时还须要不时在节制算法、自适应方面完成冲破。
Altera经由进程不时立异，在这方面完成了新的停顿。未几前，Altera在亚太地域的14个都会举行2015年Altera手艺日勾当，展现了最新的FPGA、SoC及Enpirion电源处置计划。此中，Arria 10和Enpirion的数字PowerSoC相连系,完成了智能化的FPGA电源体系和最低的功耗。其详细特征包含以下几个方面：
1. FPGA设想的一切电源供电请求会致使成立FPGA电源树，差别资本请求有差别的上电挨次，这对电源转换器提出了更高请求。Enpirion器件具备“Power OK”或“Power Good”引脚，撑持对FPGA中差别资本的电源轨的分组排序，向体系节制器或排序器件收回旌旗灯号，某一FPGA输出已接通电源，可以或许或许或许或许起头下一排序步骤;
2. 另外一罕见的体系电源请求是可以或许或许或许或许停止长途监督，对电源各参数停止及时监督、毛病报警和呼应调理。而最简略、最自制、最松散的体例是操纵集成了长途监督功效和呼应的通讯总线的电源调理器。经由进程智能电压ID(SmartVID)特征，Altera的Arria 10 FPGA和SoC经由进程PMBus接口，肯定与Enpirion电压调理器体系之间所需的VCC电压和通讯，将内核电压轨尽可以或许或许或许或许静态调剂到最小，而不会就义体系机能。同时，撑持PMBus的Enpirion的ED8101P0xQI单相数字节制器，与ET4040QI大电流电源配对操纵，可完成对FPGA的多种长途监督和低功耗特征。
FPGA电源供电设想有一些罕见的请求。懂得FPGA设想和操纵如何影响功耗和电源供电请求会让设想更清楚，更轻易胜利。Altera的Enpirion电源处置计划设想知足了这些刻薄的FPGA电源请求。将来的电子体系功效将日趋庞杂、多样和智能化，对电源办理体系的请求也愈来愈高。深切地懂得各个体系的特征和供电须要，并适应数字化、模块化和智能化的成长趋向，能力够或许为体系供给度身定制的“完善”供电保证。
