场效应管开关电路图

本文首要介绍场效应管的开关电路。场效应管相信大师都很熟谙了，因为其开关特征，常常被用到各类电子电路中，可是在电路中它又是若何任务的呢?上面给大师分解一下。

效应管在mpn中，它的长相和咱们后面讲的三极管极像，以是有不少修mpn的伴侣好永劫间还分不清楚，同一的把这些长相不异的三极管、场效应管、双二极管、另有各类稳压IC统统称作“三个脚的管管”，假设如许麻痹不分的话，你的维修手艺生怕很难疾速前进的哦！好了，说到这里场效应管的生怕我就不必贴图了，在电路图中它常常使用：

表现，对于它的布局道理因为相比抽象，咱们是浅近化讲它的利用，以是不去多讲，因为根据利用的场合要求差别做出来的种类单一，特征也都不尽不异；咱们在mpn中常常使用的通俗是作为电源供电的电控之开关利用，以是需要颠末电流相比大，以是是利用的相比特别的一种制作方法做出来了加强型的场效应管（MOS型），它的电路图标记：

当真看看你会发明，这两个图仿佛有差别，对了，这理论上是两种差别的加强型场效应管，第一个阿谁叫N沟道加强型场效应管，第二个阿谁叫P沟道加强型场效应管，它们的的感化是恰好相反的。后面说过，场效应管是用电节制的开关，那末咱们就先讲一下若何利用它来当开关的，从图中咱们可以或许看到它也像三极管一样有三个脚，这三个脚别离叫做栅极（G）、源极（S）和漏极（D），mpn中的贴片元件表现图是这个模样：

1脚便是栅极，这个栅极便是节制极，在栅极加上电压和不加上电压来节制2脚和3脚的雷同与不雷同，N沟道的，在栅极加上电压2脚和3脚就通电了，去掉电压就关断了，而P沟道的恰好相反，在栅极加上电压就关断（高电位），去掉电压（低电位）就雷同了！

咱们罕见的2606主控电路图中的电源开电机路中常常碰到的便是P沟道MOS管：

3.场效应管开关电路—任务道理

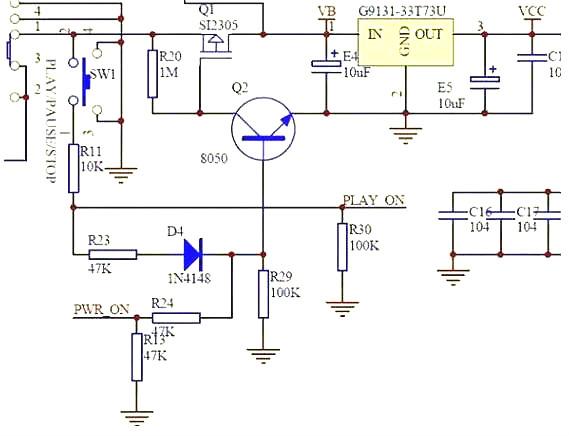

上图中的SI2305便是P沟道MOS管。上面介绍一下电源开电机路的任务道理。

电池的正极颠末开关S1接到场效应管Q1的2脚源极，以是它的1脚栅极颠末R20电阻获得一个正电位，因为Q1是一个P沟道MOS管，以是场效应管是停止状况，电压不能持续颠末，3V稳压IC输入脚得不到电压以是就不能任务，此时是关机状况。

当按下SW1开机按键时，电源的正极颠末按键、R11、R23、D4接到三极管Q2的基极，此时三极管Q2的基极获得一个正电位，三极管Q2导通，因为三极管的发射极间接接地，三极管Q2导通就相称于Q1的栅极间接接地，导致Q1的栅极就从高电位变为低电位，Q1导通，电流颠末Q1流到3V稳压IC的输入脚，3V稳压IC便是阿谁U1输入3V的任务电压Vcc供给主控。主控颠末复位清零，读取固件法式检测等一系列举措，输入一个节制电压到PWR_ON到Q2的基极，对峙Q2不断处于导通状况， Q1就能源源不断的给3v稳压IC供给任务电压，这时候电源处于开机状况。

SW1还同时颠末R11、R30两个电阻的分压，给主控PLAYON脚送去时候是非、次数差别的节制旌旗灯号，主控颠末固件辨别是播放、停息、开机、关机而输入差别的成果给响应的节制点，以达到差别的任务状况。
