7805封装稳压电路图 7805三端稳压器参数电路图 KIA MOS管
信息来历：本站 日期：2018-04-17

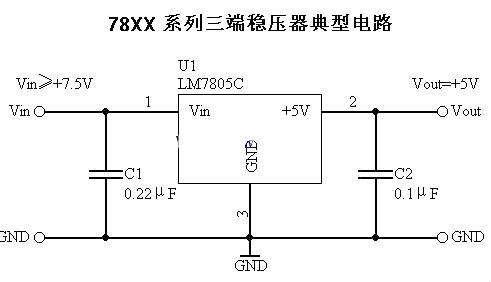

用78/79系列三端稳压IC来构成稳压电源所需的核心元件少少，电路内部还有过流、过热及调剂管的掩护电路，利用起来靠得住、便利，并且价钱自制。该系列集成稳压IC型号中的78或79前面的数字代表该三端集成稳压电路的输出电压，如7806表现输出电压为正6V，7909表现输出电压为负9V。
由于三端牢固集成稳压电路的利用便利，电子建造中常常接纳。
在现实利用中，应在三端集成稳压电路上装置充足大的散热器(固然小功率的前提下不必)。当稳压管温度太高时，稳压机能将变差，乃至破坏。
当建造中须要一个能输出1.5A以上电流的稳压电源，凡是接纳几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但利用时需注重:并联利用的集成稳压电路应接纳统一厂家、统一批号的产物，以保障参数的分歧。别的在输出电流上留有必然的余量，以防止个体集成稳压电路生效时致使其余电路的连锁销毁。

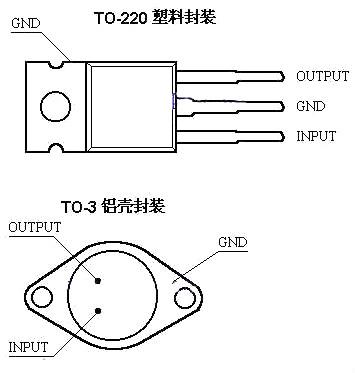

在78 ** 、79 ** 系列三端稳压器中最常利用的是TO-220 和TO-202 两种封装。这两种封装的图形和引脚序号、引脚功效如附图所示。
从正面看①②③引脚从左向右按挨次标注，接入电路时①脚电压高于②脚，③脚为输出位。如对78**正压系列，①脚高电位，②脚接地，③脚为输出位;而对79**负压系列，①脚接地，②脚接负电压，③脚为输出位。
另外，还应注重，散热片老是和最低电位的第②脚相连。如许在78**系列中，散热片和②脚(地)毗连，而在79**系列中，散热片却和②脚(输出端)毗连。
特征简介: 内置过热掩护电路。无需内部元件。输出晶体管宁静规模掩护。内置短路电流限定电路。
电压规模:7805、7806、7808、7809、7812、7815、7818、7820、7824
封装情势: TO-220 塑料封装，TO-3 铝壳封装
极限参数：
7805－7818最高输出电压35V；7820－7824最高输出电压40V
任务温度规模0－70℃；最高结温150℃
TO-3 封装结到外壳的热阻是 4℃/W，结到情况的热阻是 35℃/W。
TO-220 封装结到外壳的热阻是 4℃/W，结到情况的热阻是 50℃/W。
