机电节制器，望文生义，便是对机电完成节制，其首要是经由进程计较机编程来操纵机电驱动器来完成的，具备合用规模较广、编程较矫捷等特色，现已获得普遍操纵，接上去小编就对机电节制器道理做以具体先容。
机电节制器，英文名称为controller，是一种用于节制机电操纵的器件，其功效凡是经由进程集成电路来完成，而非一个自力的仪器装配。机电节制器具备免掩护、呼应速率快、对机电的节制不变等特色，现已在家用电器、产业节制、军事、汽车等多个范畴获得普遍操纵，如打印机、工场主动化、机器人等。
机电它的首要感化是发生驱动转矩，作为用电器或各类机器的能源源。发机电在电路顶用字母G表现。它的首要感化是操纵电能转化为机器能。
电念头首要包含一个用以发生磁场的电磁铁绕组或散布的定子绕组和一个扭转电枢或转子和别的附件组成。在定子绕组扭转磁场的感化下，其在电枢鼠笼式铝框中有电流经由进程并受磁场的感化而使其动弹。
申明：
题图中的三相异步电念头容量为1.5KW，请求电路能按时主动轮回正反转节制；正转坚持时辰为20秒钟，反转坚持时辰为40秒钟。
按道理图在配电板上配线，请求线路明快、工艺公道、接点坚固。
简述电路任务道理
注：时辰继电器的延时时辰不得小于15秒，时辰调剂应从长向短调。

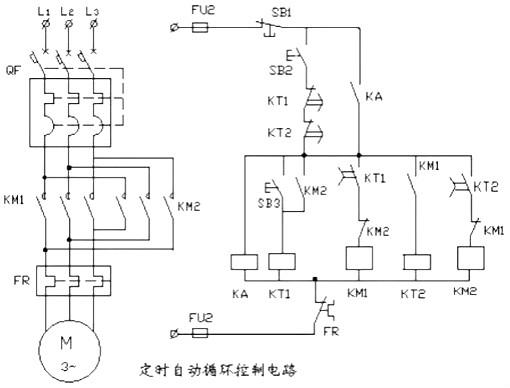

按时主动轮回节制电路电路任务道理：合上电源开关QF，按坚持按钮SB2，中间继电器KA吸合，KA的自保触点与按钮SB2、KT1、KT2断电延时闭合的动断触点组成的串连电路并联，接通了起动节制电路。按起动按钮SB3，时辰继电器KT1得电，其断电延时断开的动合触点KT1闭合，打仗器KM1线圈得电，主触点闭合，电念头正转（正转坚持时辰为20秒计时起头）。同时KM1动合触点接通了时辰继电器KT2，其串连在打仗器KM2线圈回路中的断电延时断开的动合触点KT2闭合，因为KM1的互锁触点此时已断开，打仗器KM2线圈不能通电。当正转坚持时辰竣事后，断电延时断开的动合触点KT1断开,KM1开释，电念头正转遏制。KM1的动断触点闭合，打仗器KM2线圈得电，主触点闭合，电念头起头反转.同时KM1动合触点断开了时辰继电器KT2线圈回路（反转坚持时辰为40秒计时起头）。这时辰KM2动合触点又接通了KT1线圈，断电延时断开的动合触点KT1闭合，为下次电念头正转作筹办。是以时串连在打仗器KM1线圈回路中的KM2互锁触点断开，打仗器KM1线圈临时不得电。与按钮SB2串连的KT1、KT2断电延时闭合的动断触点是保障在电念头主动轮回竣事后，能力再次起动节制电路。 热继电器FR常闭触点，是在电念头过负载或缺相过热时将节制电路主动断开，掩护了电念头。

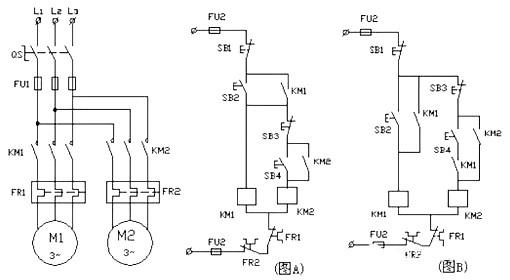

挨次节制电路任务道理：图A：KM2线圈电路由KM1线圈电路起动、遏制节制关键以后接出。按下起动按钮SB2，KM1线圈得电吸归并自锁，此时能力节制KM2线圈电路。遏制按钮SB3只能节制M2电念头的停转，遏制按钮SB1为全停按钮。本电路只要知足M1电念头先起动的前提，能力起动M2电念头。
图B：节制电路由KM1线圈电路和KM2线圈电路零丁组成。KM1的动合触点作为一节制前提，串接在KM2线圈电路中，只要KM1线圈得电吸合，其辅组助动合触点闭合，此时能力节制KM2线圈电路。遏制按钮SB3只能节制M2电念头的停转，遏制按钮SB1为全停按钮。本电路只要知足M1电念头先起动的前提，能力起动M2电念头。
申明：
1、本电路起动挨次是先M1电念头，后M2电念头；遏制挨次则相反。
2、PLC编程器毗连及通电操纵。
3、清零操纵；法式写入操纵；按照梯形图写出指令表。
主机上用导线毗连电念头挨次节制。

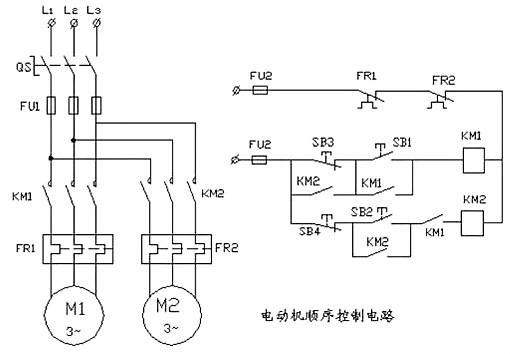

电念头挨次节制电路任务道理：合上电源开关QS，按下起动按钮SB1，打仗器KM1得电吸归并自保，M1电念头起动运行。KM1的另外一动合触点闭合，为打仗器KM2得电作筹办。按下起动按钮SB2，打仗器KM2得电吸归并自保，M2电念头起动运行。起动挨次是先KM1吸合，M1电念头起动运行；后KM2吸合，M2电念头起动运行。泊车挨次是：只要先按下按钮SB4，使打仗器KM2断电开释，KM2的动合触点断开，M2电念头停转后再按SB3，M1电念头能力遏制运行。热继电器FR1、FR2常闭触点，是在电念头过负载或缺相过热时将节制电路主动断开，掩护了电念头。

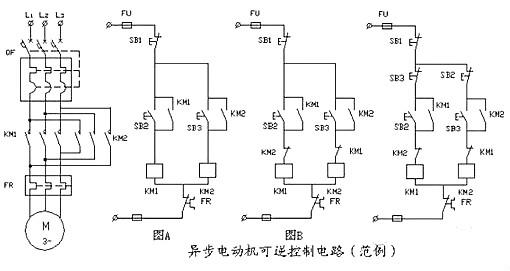

可逆节制电路（典范）电路任务道理：
（图A）按下SB2，KM1得电吸合，电念头起动正转。按下SB1，KM1断电开释，电念头停转。按下SB3，KM2得电吸合，电念头起动反转。按下SB1，KM2断电开释，电念头停转。错误谬误：不能同时按下SB2 、SB3按钮，不然电源将短路，电念头没法任务。缘由：主电路打仗器KM1、KM2毗连到电念头M的是两种相序的电源，若同时吸合，在打仗器毗连点上电源被短路。
（图B）道理同图A。在KM1线圈电路中串接了KM2的一个动断触点：一样，在KM2线圈电路中串接了KM1的一个动断触点。这两个动断触点称互锁触点，这类互锁称电气互锁。保障了任什么时辰候只要一只打仗器吸合，防止了电源短路。错误谬误：必须先按遏制按钮SB1，电念头停转后，能力起动电念头的另外一扭转标的目的。
（图C）在上图根本上增添了由起动按钮的动断触点组成的机器互锁。如：按下SB2，串接在KM2线圈电路中SB2动断触点断开了KM2线路。保障了两个打仗器不能同时吸合，又能不按遏制按钮间接起动电念头另外一扭转标的目的。
申明：（高等）
1、按道理图在配电板上配线，请求线路明快、工艺公道、接点坚固。
2、简述电路任务道理

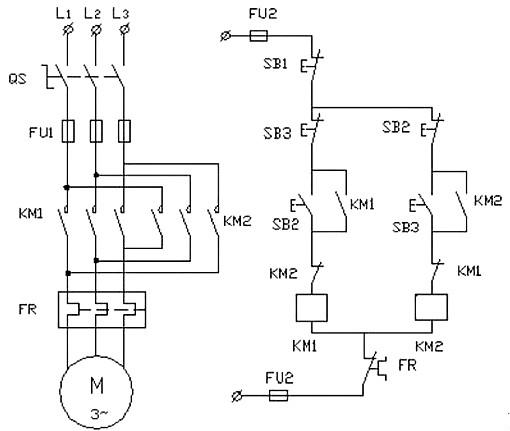

两重连锁可逆节制电路任务道理：按起动按钮SB2，KM1吸归并自保，电念头正转。与按钮SB2常触开点并联的KM1触点为自保触点。按起动按钮SB3，KM1断电开释，KM2吸归并自保，电念头反转。SB1为遏制按钮。电路由按钮SB2、SB3的动断触点完成了机器联锁，串连在交换打仗器线圈KM1、KM2中的KM2、KM1赞助动断触点完成了电气联锁。串连在节制电路中的FR动断触点，是在电念头过负载或缺相过热时热继电器将节制电路主动断开，掩护了电念头。

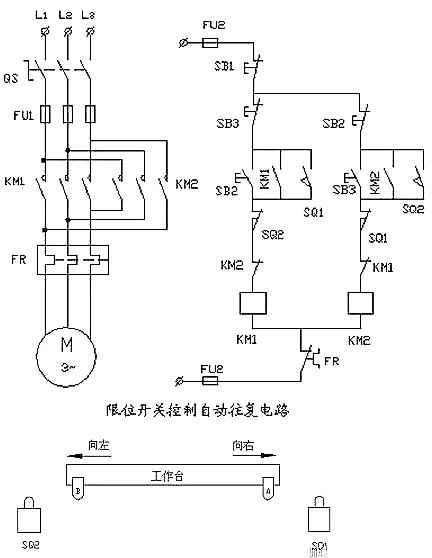

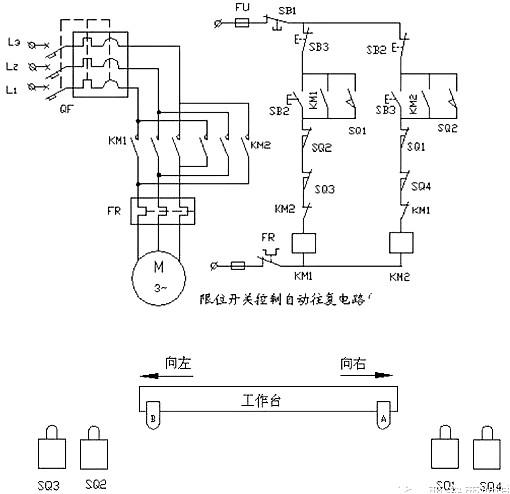

限位开关节制主动来去电路(1)任务道理：按起动按钮SB2，KM1吸归并自保，电念头正转，带念头器装备左移。当撞块碰压路程开关SQ2时，KM1断电，KM2得电吸归并自保，电念头反转，机器装备右移。当撞块碰压路程开关SQ1时，KM2断电，KM1得电，电念头又正转左移。SB1为遏制按钮。电路由按钮SB2、SB3及路程开关SQ1、 SQ2的动断触点完成了机器联锁，串连在交换打仗器线圈KM1、KM2中的KM2、KM1赞助触点完成了电气联锁。串连在节制电路中的FR常闭触点，是在电念头过负载或缺相过热时热继电器将节制电路主动断开，掩护了电念头。
限位开关节制主动来去电路(2)电路任务道理：
按起动按钮SB2，KM1吸归并自保，电念头正转，带念头器装备左移。当撞块碰压路程开关SQ2时，KM1断电，KM2得电吸归并自保，电念头反转，机器装备右移。当撞块碰压路程开关SQ1时，KM2断电，KM1得电，电念头又正转左移。SB1为遏制按钮。电路由按钮SB2、SB3及路程开关SQ1、 SQ2的动断触点完成了机器联锁，串连在交换打仗器线圈KM1、KM2中的KM2、KM1赞助触点完成了电气联锁。串连在节制电路中的FR常闭触点，是在电念头过负载或缺相过热时热继电器将节制电路主动断开，掩护了电念头。
SQ3、SQ4S是左移和右移的终端地位路程开关。
星形—三角形起动节制电路任务道理：
按起动按钮SB2，打仗器KM1、KM3和时辰继电器KT线圈得电吸归并自保，电念头星形（Y）接法起动。当KT预约延时时辰竣事时，KM3线圈电路中的通电延时断开的动断触点断开，KM3断电开释，电念头星接（Y）起动竣事。此时，KM2线圈电路中的通电延时闭合的动合触点闭合。KM2线圈得电吸合，电念头改成三角形（△）接法运行。串连在打仗器线圈KM3、KM2电路中的KM2、KM3赞助动合触点完成了电气联锁。串连在节制电路中的FR动断触点，是在电念头过负载或缺相过热时热继电器将节制电路主动断开，掩护了电念头。

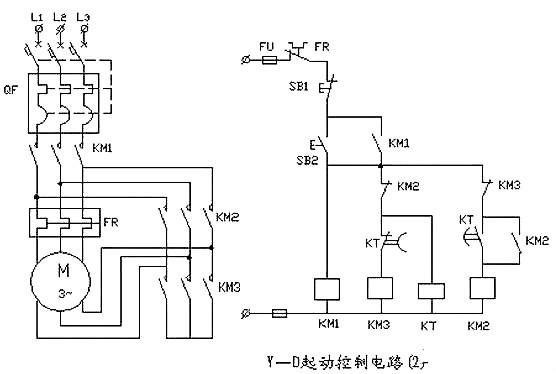

星形—三角形起动节制电路(2)

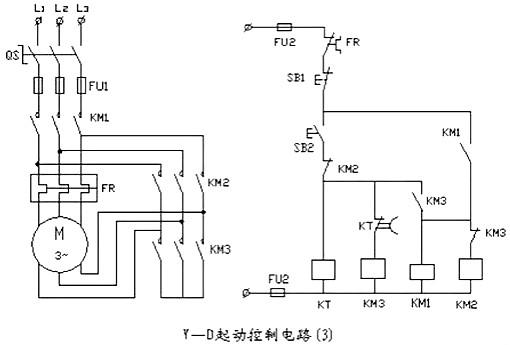

星形—三角形起动节制电路(3)
星形—三角形起动节制电路(3)任务道理：
按起动按钮SB2，打仗器KM3、KM1和时辰继电器KT线圈得电吸归并自保，电念头星形（Y）接法起动。当KT预约延时时辰竣事时，KM3线圈电路中的通电延时断开的动断触点断开，KM3断电开释，电念头星接（Y）起动竣事，KM2线圈得电吸合，电念头改成三角形（△）接法运行。串连在节制电路中的FR动断触点，是在电念头过负载或缺相过热时热继电器将节制电路主动断开，掩护了电念头。

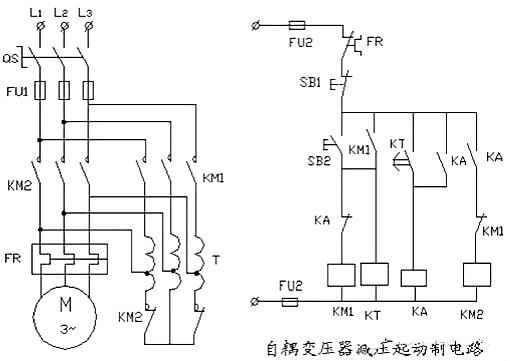

自耦变压器减压起动节制电路任务道理：
合上电源开关，按起动按钮SB2，打仗器KM1线圈得电吸归并自保，将自耦变压器T接入，电念头定子绕组经自耦变压器供电减压起动；同时，KT线圈得电吸合，计时起头。当KT整定延时时辰竣事时，其通电延时闭合的动合触点闭合，使中间继电器KA的线圈得电吸归并自保，KM1断电开释,其主触点断开； KM2线圈得电吸合，其主触点闭合，自耦变压器被切除，电念头全压运行。

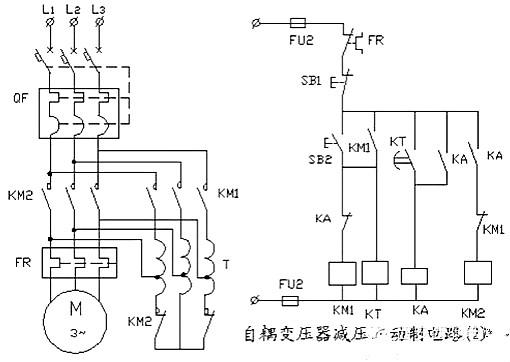

自耦变压器减压起动起动节制电路(2)

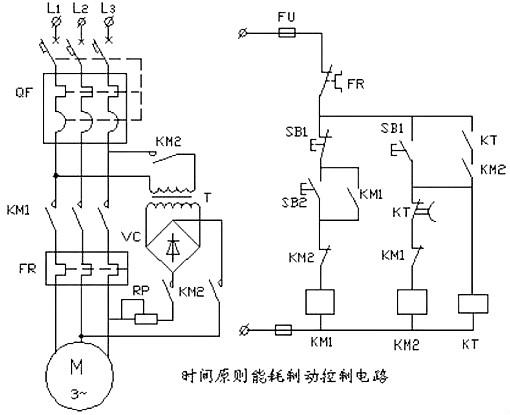

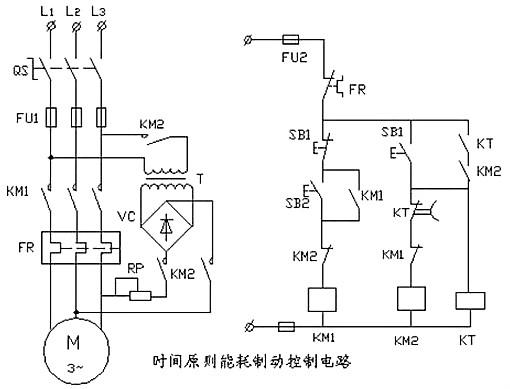

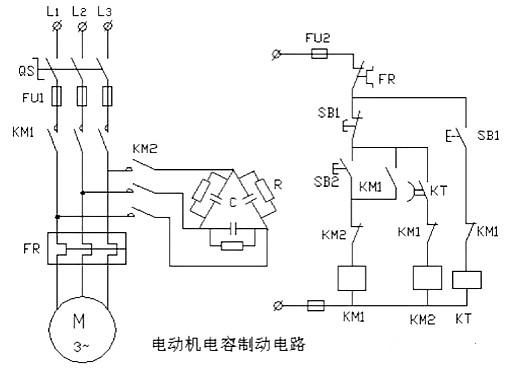

时辰准绳能耗制动节制电路任务道理：
合上电源开关，按起动按钮SB2，打仗器KM1线圈得电吸归并自保，电念头起动运行。当按遏制按钮SB1时，KM1线圈断电开释，其主触点断开，定子绕组断电；同时，KM2、KT线圈得电吸归并，KM2主触点闭合，电念头二相定子绕组接入直流电源停止能耗制动。使电念头转速敏捷降落，当机转接近零时，时辰继电器KT延时时辰到。其通电延时断开的动断触点断开，使KM2、KT线圈接踵断电开释，制动进程竣事。
RP为调理制能源巨细的限流电阻。

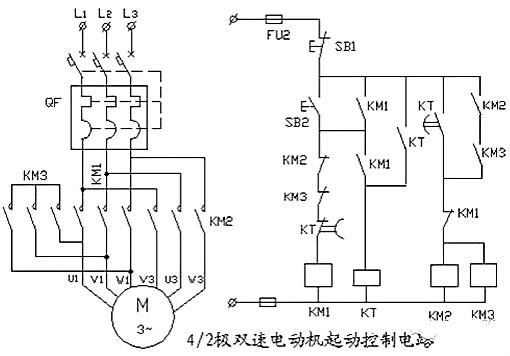

4/2极双速电念头起动节制电路任务道理：
图中KM1为三角形接法（△）打仗器，KM2、 KM3为双星形接法（YY）打仗器。
合上电源开关，按起动按钮SB2，打仗器KM1、KT线圈接踵得电吸归并自保，电念头定子绕组接成三角形接法（△）4极起动；经一按时辰延时后，KT的通电延时断开的动断触点断开，KM1断电开释，KT的通电延时闭合的动合触点闭合，KM2、 KM3线圈得电吸归并自保，电念头定子绕组接成双星形接法（YY）2极运行。
因为双速电念头定子绕组的接线缘由，换极的同时应转变电源的相序。

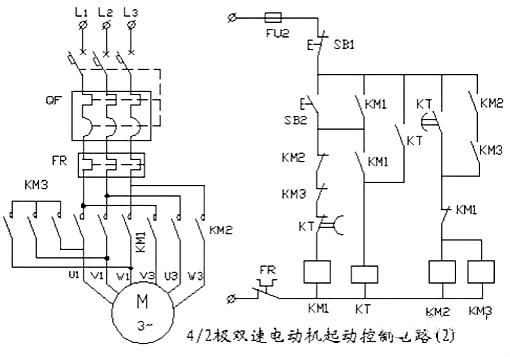

4/2极双速电念头起动节制电路任务道理：
图中KM1为三角形接法（△）打仗器，KM2、 KM3为双星形接法（YY）打仗器。
合上电源开关，按起动按钮SB2，打仗器KM1、KT线圈接踵得电吸归并自保，电念头定子绕组接成三角形接法（△）4极起动；经一按时辰延时后，KT的通电延时断开的动断触点断开，KM1断电开释，KT的通电延时闭合的动合触点闭合，KM2、 KM3线圈得电吸归并自保，电念头定子绕组接成双星形接法（YY）2极运行。
因为双速电念头定子绕组的接线缘由，换极的同时应转变电源的相序。
串连在节制电路中的FR动断触点，是在电念头过负载或缺相过热时热继电器将节制电路主动断开，掩护了电念头。
