三端稳压管7805引脚判定

本文首要是讲三端稳压管7805引脚若何判定及引脚图解析，在78 ** 、79 ** 系列三端稳压器中最常利用的是TO-220 和TO-202 两种封装。这两种封装的图形和引脚序号、引脚功效如附图所示。

图中的7805引脚号标注体例是根据引脚电位从高究竟的挨次标注的。如许标注便于影象。引脚①为最高电位，③脚为最低电位，②脚居中。从图中能够看出，不管正压仍是负压，②脚均为输入端。对78**正压系列，输入是最高电位，天然是①脚，地端为最低电位，即③脚，如附图所示。对与79**负压系列，输入为最低电位，天然是③脚，而地端为最高电位，即①脚，如附图所示。

引脚序号、引脚功效图示另外，还应注重，散热片老是和最低电位的第③脚相连。如许在78**系列中，散热片和地相毗连，而在79**系列中，散热片却和输入审察毗连。

三端稳压管7805引脚

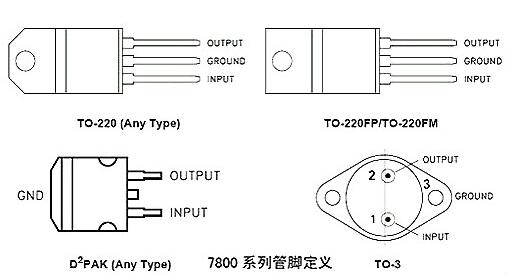

三端稳压管7805引脚图

7805是经常利用的三端稳压器，普通利用的是TO-220封装，能供给DC 5V的输入电压，利用规模广，内含过流和过载掩护电路。带散热片刻能延续供给1A的电流，若是利用核心器件，它还能供给不通的电压和电流。

三端稳压管7805引脚

7805是经常利用的三端稳压器件，望文生义05便是输入电压为5v，还能够微调，7805输入涟漪很小。

三端稳压管7805引脚

(1) 集成三端稳压器根据不变电压的正、负极性分为78×××，79×××系列。附图给出了正、负稳压的典范电路。

〈正、负稳压7805电路〉

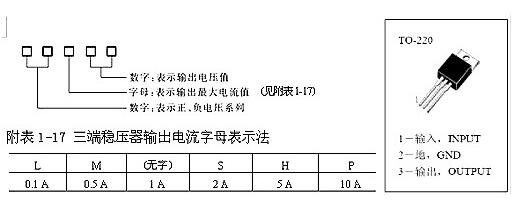

(2) 三端稳压器的型号规格和管脚散布。

三端稳压管7805引脚

比方：78M05三端稳压器可输入+5 V、0.5 A的不变电压;7912三端稳压器可输入 12V、1A的不变电压。

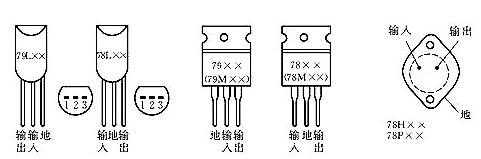

(3) 形状及管脚散布，如附下图所示。

三端稳压管7805引脚

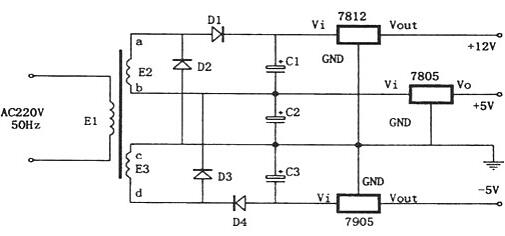

由7805，7905，7812构成的特别的线性稳压电源。

如图所示为一种特别的电源电路。该电路固然简略，但能够从两个不异的次级绕组中发生出三组直流电压：+5V、-5V和+12V。其特色是：D2、D3跨接在E2、E3这两组交换电源之间，起着全波整流的感化。

三端稳压管7805引脚

7805可调稳压电源电路图

7800系列三端稳压集成电路普遍用于各类电子电器电路顶用作电源稳压，它的输入电压是牢固的，但若是对核心电路稍作修改就能够是一个不错的持续可调稳压电源，用作尝试检验之用完整可行。

建造之前需领会：7800系列三端稳压器按输入电流辨别有三种系列，别离是78L00系列最大输入电流0.1A；78M00系列最大输入电流0.5A；7800系列最大输入电流1.5A。三端稳压器输入输入压差要大于2V。7805－7818的最高输入电压不能跨越35V，7820－7824最高输入电压不能跨越40V。
