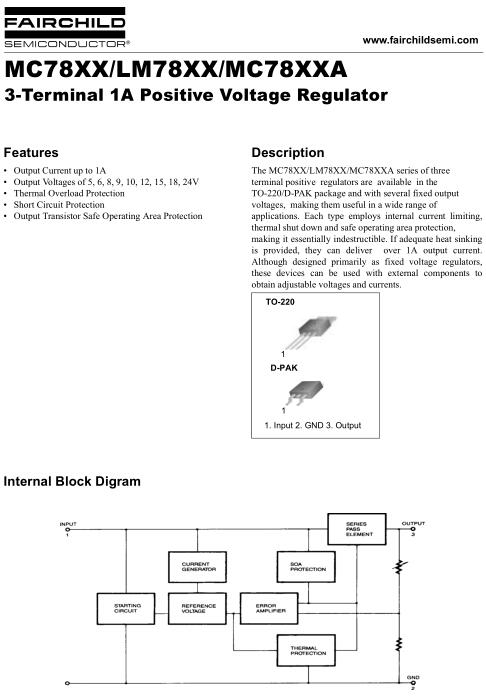

lm7805三端稳压。电子产物中，罕见的三端稳压集成电路有正电压输入的lm78 ×× 系列和负电压输入的lm79××系列。望文生义，三端IC是指这类稳压用的集成电路，只要三条引脚输入，别离是输入端、接地端和输入端。它的模样像是通俗的三极管，TO- 220 的规范封装，也有lm9013模样的TO-92封装。
lm7805系列集成稳压器的典范利用电路以下图所示，这是一个输入正5V直流电压的稳压电源电路。IC接纳集成稳压器7805，C1、C2别离为输入端和输入端滤波电容，RL为负载电阻。当输入电流较大时，7805应配上散热板。
下图为进步输入电压的利用电路。稳压二极管VD1串接在78XX稳压器2脚与地之间，能够使输入电压Uo获得必然的进步，输入电压Uo为lm7805稳压器输入电压与稳压二极管VC1稳压值之和。VD2是输入掩护二极管，一旦输入电压低于VD1稳压值时，VD2导通，将输入电流旁路，掩护7800稳压器输入级不被破坏。
下图为输入电压可在必然规模内调理的利用电路。因为R1、RP电阻收集的感化，使得输入电压被进步，进步的幅度取决于RP与R1的比值。调理电位器RP，便可必然规模内调理输入电压。当RP=0时，输入电压Uo即是lm7805稳压器输入电压；当RP慢慢增大时，Uo也随之慢慢进步。
下图为扩展输入电流的利用电路。VT2为外接扩流率管，VT1为鞭策管，两者为达林顿毗连。R1为偏置电阻。该电路最大输入电流取决于VT2的参数。

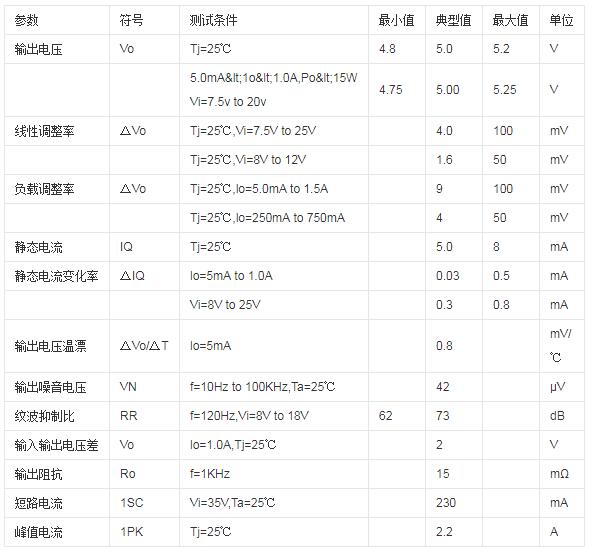

lm7805三端稳压是经常使用的三端稳压器件，望文生义05便是输入电压为5v，还能够微调，lm7805三端稳压输入涟漪很小。
(1) 集成三端稳压器按照不变电压的正、负极性分为78×××，79×××系列。附图给出了正、负稳压的典范电路。

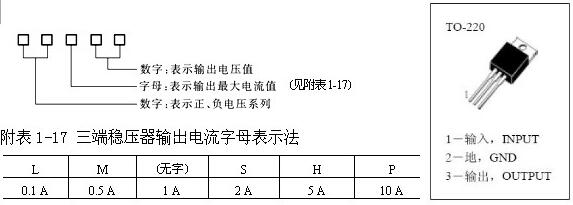

(2) 三端稳压器的型号规格和管脚散布
比方：78M05三端稳压器可输入+5 V、0.5 A的不变电压;7912三端稳压器可输入 12V、1A的不变电压。

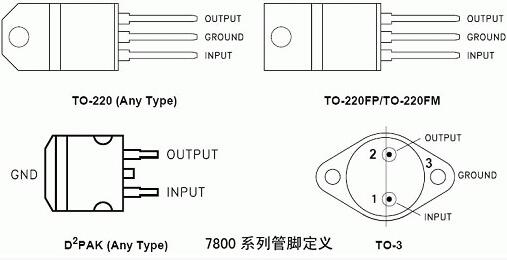

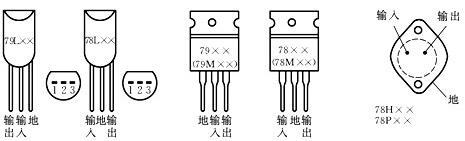

(3) 形状及管脚散布，如附下图所示。
由7805，7905，7812构成的特别的线性稳压电源

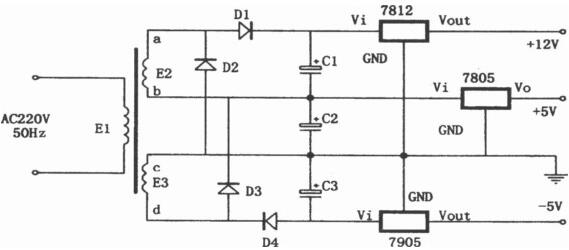

如图所示为一种特别的电源电路。该电路固然简略，但能够从两个不异的次级绕组中发生出三组直流电压：+5V、-5V和+12V。其特色是：D2、D3跨接在E2、E3这两组交换电源之间，起着全波整流的感化。
