电子逆变器电路图详解 电子逆变器电路图道理大全 KIA MOS管
信息来历：本站 日期：2018-04-23
逆变器是经由进程半导体功率开关的守旧和关断感化，把直流电能改变成交换电能的一种变更装配，是整流变更的逆进程。
使命道理
逆变装配的焦点，是逆变开关电路，简称为逆变电路。该电路经由进程电力电子开关的导通与关断，来完成逆变的功效。
特色
(1)请求具备较高的效力。
由于今朝太阳能电池的价钱偏高，为了最大限定的操纵太阳能电池，进步体系效力，必须想法进步逆变器的效力。
(2)请求具备较高的靠得住性。
今朝光伏电站体系首要用于遥远地域，很多电站无人值守和掩护，这就请求逆变器有公道的电路布局，严酷的元器件挑选，并请求逆变器具备各类掩护功效，如：输入直流极性接反掩护、交换输入短路掩护、过热、过载掩护等。
(3)请求输入电压有较宽的顺应规模。
由于太阳能电池的端电压随负载和日照强度变更而变更。出格是当蓄电池老化时其端电压的变更规模很大，如12V的蓄电池，其端电压能够在10V~16V之间变更，这就请求逆变器在较大的直流输入电压规模内保障普通使命。
逆变器是经由进程半导体功率开关的守旧和关断感化，把直流电能改变成交换电能的一种变更装配，是整流变更的逆进程。

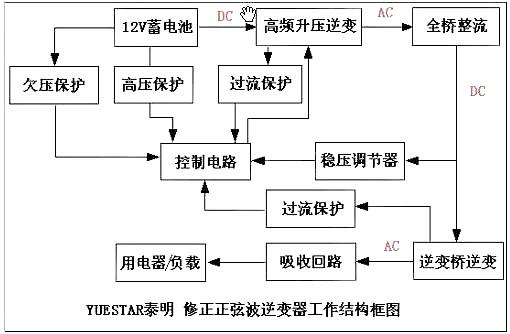

车载逆变器的全部电路大致上可分为两大局部，每局部各接纳一只TL494或KA7500芯片组成节制电路，此中第一局部电路的感化是将汽车电瓶等供给的12V直流电，经由进程高频PWM (脉宽调制)开关电源手艺转换成30kHz－50kHz、220V摆布的交换电；第二局部电路的感化则是操纵桥式整流、滤波、脉宽调制及开关功率输入等手艺，将30kHz～50kHz、220V摆布的交换电转换成50Hz、220V的交换电。

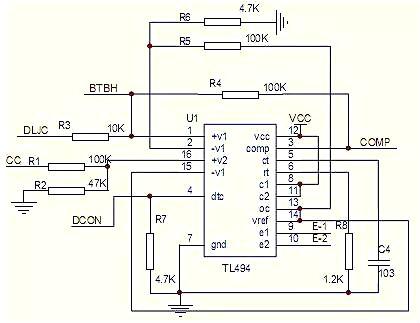

（1）脚第一组缩小器的同相输入端，检测输入电流，与3个0.33R 电阻分压，当电流过大时，分压电阻上的电压跨越（2）脚基准电压，（3）脚缩小器输入端输入高电平，（3）脚为高电日常平凡，电路进入掩护状态。（2）脚为比拟器的反相输入端，接（14）脚基准，作比拟器的参考电压，内部输入真个节制旌旗灯号可输入至脚（4）的停止时候节制端（也叫死区时候节制），与脚（1）、（2）、（15）、（16）偏差缩小器的输入端，其输入端点的抵补电压为120mV，其可限定输入停止时候至最小值，约莫为最初锯齿波周期时候的4%。当13脚的输入模节制端接地时，可取得96%最大使命周期，而当(13)脚接制参考电压时，可取得48%最大使命周期。若是咱们在第4脚停止时候节制输入端设定一个牢固电压，其规模由0V至3.3V之间，则附加的停止时候必然呈现在输入上。 （5）、（6）脚是一个牢固频次的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频次可经由进程内部的一个电阻和一个电容停止调理，其振荡频次以下：
输入脉冲的宽度是经由进程电容CT上的正极性锯齿波电压与别的两个节制旌旗灯号停止比拟来完成。功率输入管Q1和Q2受控于或非门。当双稳触发器的时钟旌旗灯号为低电日常平凡才会当选通，即只需在锯齿波电压大于节制旌旗灯号时代才会当选通。当节制旌旗灯号增大，输入脉冲的宽度将减小。（7）脚接地端，（8）、（11）脚是Q1和Q2内部开关管的集电极，在此电路中接电源，(9)、(10)脚为Q1、Q2的发射极，作开关管驱动输入端，接下图中Q1与Q2内部缩小电路。以驱动后极推挽电路。（12）脚电源端，(13）脚为输入节制端，接(14)脚基准电压时两路输入脉冲相差180方位，每路输入量约莫200MA的驱动推挽或半桥式电路。(15)、脚第二组缩小器的反相输入端，接基准电压， （16)脚同相输入端，检测电源电压。当电压太高跨越（15)脚参考电压时，（3）脚输入高电平，电路进入掩护状态。

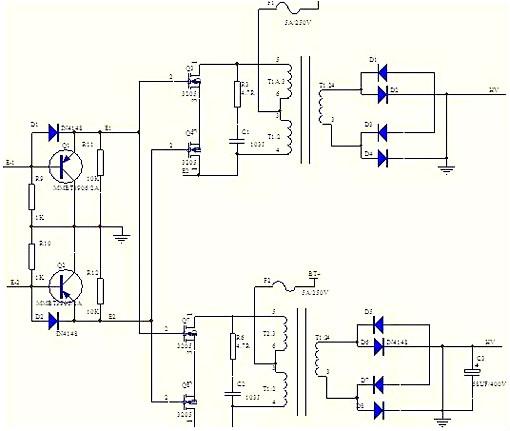

这是一个推挽式拓扑逆变电路，当E1驱动脉冲驱动时，Q1导通，使VT3、VT6导通，VT7、VT8停止，此时电路停止正半周波形缩小，变压器升压到次级，经由进程高频整流管整流，当E2脉冲驱动时，Q2导通，驱动VT7、VT8导通。VT3、VT6停止，进得负半周波形缩小。经升压变压器升压后，高频整流。
（此VT3\6\7\8以推挽体例存在于电路中，各担任正负半周的波形缩小使命，电路使命时，两只对称的功率开关管每次只需一对导通，以是导通消耗小效力高。推挽输入既能够向负载灌电流.）

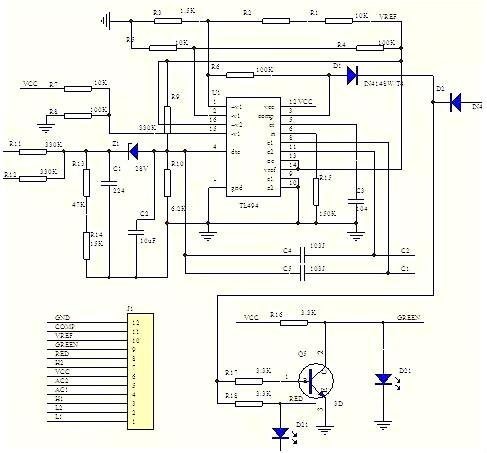

最初由TL494CN芯片的5脚外接点容C3和6脚外接电阻R15决议脉宽频次为F=1.1÷(0.1×220)KHZ=50HZ节制Q10、Q11、Q13、Q14使命在50HZ的频次下，将220V直流电逆变为220V/50HZ的交换电，上图将完成这局部功效。TL494正向时，IC2节制Q3为饱和导通状态，Q4为停止状态，由于Q3为饱和导通状态，则Q10为饱和导通状态。由于Q4处于停止状态，Q11因栅极无正偏压而处于停止状态，同时Q14因栅极无正偏压而处于停止状态， Q13为饱和导通状态。此时220V直流电经VT6沿XAC插座到负载再经VT10接地，组成正半周期电流；反向时，IC2节制Q3为停止状态，Q4为饱和导通状态，由于Q3为停止状态，则Q10、Q13因栅极无正偏压而处于停止状态，由于Q4为饱和导通状态，Q11处于饱和导通状态，同时Q14处于饱和导通状态，Q11因栅极无正偏压而处于停止状态。此时220V直流电经VT9沿XAC插座到负载再经VT7接地，组成负半周期电流；如许接将220V直流电胜利改变为220V/50HZ交换电输入供负载操纵。

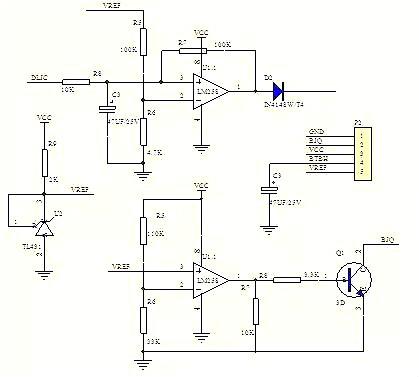

电路中接纳双运放比拟缩小器LM358来节制输入过流掩护，输入电压太低掩护电路，TL431在此设制2.5V基准电压，给比拟器同相输入端作参考电压，第一组运放的同相输入端接输入电流检测，反相输入端接参考电压，当电流过大，比拟器输入电压下降，当跨越2.5V时，输入端输入高电平，送入IC1的3脚，IC封闭输入。第二组运放同相输入端接参考电压，反相输入端接输入电压，当电压太低，检测分压后电压低于2.5V时，输入端输入高电平，Q1导通，蜂鸣器报警。
中小功率
中小功率逆变电源是户用自力交换光伏体系中首要的关键之一，是以列国的光伏专家们一向在尽力开辟适于户用的逆变电源，以促使该行业更好更快地成长。
多重串连型
多重串连型逆变器操纵于电动汽车有诸多长处。串连布局输入电压矢量品种大大增添，加强了节制的矫捷性，进步了节制的切确性；同时下降了电机中性点电压的动摇。逆变器的旁路特色可进步充电和再生制动节制的矫捷性。
跟着人们对都会情况的日趋关心，电动汽车的成长取得了一个可贵的机缘。在都会交通中，电动大客车由于载量大，综合效益高，成为优先成长的工具。电动大客车大都接纳三相交换电机，由于电机功率大，三相逆变器中的器件须要蒙受高电压和大电流应力的感化，较高的dv/dt又使电磁辐射严峻，并且须要杰出的散热。
而接纳多重串连型布局的大功率逆变器则下降了单个器件蒙受的电压应力，下降了对器件的请求；下降了dv/dt值，削减了电磁辐射，器件的发烧也大大削减；由于输入电平品种增添，节制机能更好。
多重串连型逆变器合用于大功率的电动汽车驱动体系。接纳多重串连型布局，可下降多个蓄电池串连带来的风险，下降器件的开关应力和削减电磁辐射。但须要的电池数增添了2倍。
多重串连型布局输入电压矢量品种大大增添，从而加强了节制的矫捷性，进步了节制的切确性；同时下降电机中性点电压的动摇。为保持每组蓄电池电量的平衡，在运转时须要确保电池的放电时候分歧。经由进程旁路体例，可矫捷地对蓄电池组充电，还可节制再生制动的力矩。
车载
车载逆变器普通操纵汽车电瓶或点烟器供电，先将高压直流电转换为265V摆布的直流电，而后将高压的直流电改变为220V、50Hz的交换电。车载逆变器突破了在车内操纵电器的诸多范围。车载电源不只合用于车载体系，只需有DC12V直流电源的场所，都可操纵。车载逆变器充实斟酌到内部的操纵情况，当发生过载或短路景象时将主动掩护关机。
电压源逆变器是按照节制电压的体例将直流电能改变为交换电能， 是逆变手艺中最为罕见和简略的一种，上面首要先容单相电压源逆变器。
要从一个直流电源中取得交换电能，有多种体例，但最少应操纵两个功率开关元件，单相逆变器有推挽式、半桥式、全桥式三种电路拓朴布局，若是每半个工频周期内只输入一个脉冲，咱们称其为方波逆变器，若是每半个周期内有多个脉宽组成，并且脉冲宽度合适正弦波调制（SPWM）纪律，则称其为正弦波脉宽调制输入。方波逆变手艺本色上是一个单脉冲调制手艺，上面先容其使命道理。
下图是单相推挽式逆变器的拓朴布局，该电路由两只共负极的功率开关元件和一个低级带有中间抽头的升压变压器组成。
若交换负载为纯阻性负载，当 t 1 ≤t≤t 2 时 VT 1 功率管加上栅极驱动旌旗灯号 Ug1，VT 1 导通，VT 2 停止，变压器输入端感到出正电压；当 t 3 ≤t≤t 4 时，VT 2 功率管加上栅极驱动旌旗灯号 Ug2，VT 2 导通，VT 1 停止，变压器输入端感到出负电压，波形如图下图所示，若负载为理性负载，则变压器内的电流波形持续，输入电压、电流波形以下图推挽电路波形。
推挽逆变器的输入只需两种状态+V0 和-V0 ，本色上是双极性调制，经由进程调理 VT1 和 VT2 的占空最近调理输入电压。推挽式方波逆变器的电路拓朴布局简略，两个功率管可共地驱动，但功率管蒙受开关电压为 2 倍的直流电压，是以合适操纵于直流母线电压较低的场所。别的，变压器的操纵率较低，驱动理性负载坚苦。

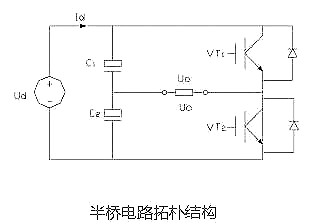

半桥式逆变电路的拓朴布局如图 2-4 所示，两只串连电容的中点作为参考点，当开关元件 VT 1 导通时，电容 C 1 上的能量开释到负载 RL 上，而当 VT 2 导通时，电容C 2 上的能量开释到负载 RL 上，VT 1 和 VT 2 轮番导通时在负载两头取得了交换电能，半桥逆变电路在功率开关元件不导通时蒙受直流电源电压 Ud，由于电容 C 1 和 C 2 两真个电压均为 Ud/2（假定 C 1 =C 2 ） ，是以功率元件 VT 1 和 VT 2 蒙受的电流为 2Id。本色上单相半桥电路和前一节会商的单相推挽电路在电路布局上是对偶的，读者可自行阐发半桥电路的使命进程。
半桥型逆变电路布局简略，由于两只串连电容的感化，不会发生磁偏或直流份量，很是合适后级动员变压器负载，当该电路使命在工频（50 或 60H Z ）时，电容必须拔取较大的容量，使电路的本钱回升，是以该电路首要用于高频逆变场所。

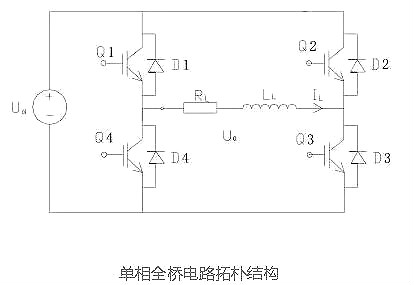

单相全桥逆变电路也称“H 桥”电路，其电路拓朴布局如图所示，由两个半桥电路组成， 以 180度方波为例申明单相全桥电路的使命道理， 功率开关元件 Q 1 与 Q 4 互补，Q 2 与 Q 3 互补，当 Q 1 与 Q 3 同时导通时，负载电压 U 0 = +Ud；当 Q 2 与 Q 4 同时悼通时，负载两头 U 0 = -Ud，Q 1 Q 3 和 Q 2 Q 4 轮番导通，负载两头就取得交换电能。

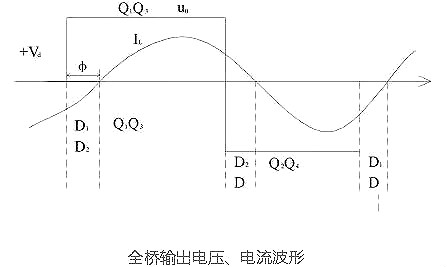

假定负载具备必然电感，即负载电流掉队与电压 j 角度，在 Q1Q3 功率管栅极加上驱动旌旗灯号时，由于电流的带后，此时 D1 D3 仍处于导通续流阶段，当颠末 y 电角度时，电流过零，电源向负载保送有功功率，一样当 Q2 Q4 加上栅极驱动旌旗灯号时 D2D4 仍处于续流状态，此时能量从负载奉送回直流侧，再颠末 y 电角度后，Q2 Q4 才真正流过电流。
单相全桥电路上述使命状态下 Q1Q3 和 Q2Q4 别离使命半个周期， 其输入电压波形为 180 度的方波，现实上这类节制体例并不合用，由于在现实的逆变电源中输入电压是须要能够节制和调理的。
实例讲授

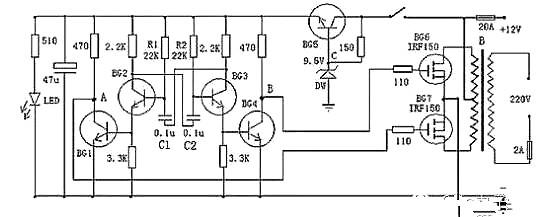

以上是一款较为轻易建造的逆变器电路图，能够将12V直流电源电压逆变为220V市电电压，电路由BG2和BG3组成的多谐振荡器鞭策，再经由进程BG1和BG4驱动，来节制BG6和BG7使命。此中振荡电路由BG5与DW组的稳压电源供电，如许能够使输入频次比拟不变。在建造时，变压器可选有经常使用双12V输入的市电变压器。可按照须要，挑选恰当的12V蓄电池容量。

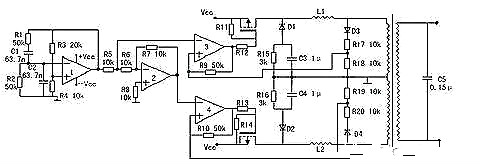

以下是一款高效力的正弦波逆变器电器图，该电路用12V电池供电。先用一片倍压模块倍压为运放供电。可拔取ICL7660或MAX1044。运放1发生50Hz正弦波作为基准旌旗灯号。运放2作为反相器。运放3和运放4作为迟滞比拟器。实在运放3和开关管1组成的是比例开关电源。运放4和开关管2也一样。它的开关频次不不变。在运放1输入旌旗灯号为正相时，运放3和开关管使命。这时运放2输入的是负相。这时运放4的正输入真个电位(恒为0)总比负输入真个电位高，以是运放4输入恒为1，开关管封闭。在运放1输入为负相时，则相反。这就完成了两开关管瓜代使命。
当基准旌旗灯号比检测旌旗灯号，也便是运放3或4的负输入真个旌旗灯号比正输入真个旌旗灯号高一细小值时，比拟器输入0，开关管开，随之检测旌旗灯号敏捷进步，当检测旌旗灯号比基准旌旗灯号高一细小值时，比拟器输入1，开关管关。这里要注重的是，在电路翻转时比拟器有个正反应进程，这是迟滞比拟器的特色。比方说在基准旌旗灯号比检测旌旗灯号低的条件下，跟着它们的差值不时地接近，在它们相称的刹时，基准旌旗灯号顿时比检测旌旗灯号超出跨越必然值。这个“必然值”影响开关频次。它越大频次越低。这里选它为0.1~0.2V。
C3，C4的感化是为了让频次较高的开关续流电流经由进程，而对频次较低的50Hz旌旗灯号发生较大的阻抗。C5由公式：50=算出。L普通为70H，建造时最好测一下。如许C为0.15μ摆布。R4与R3的比值要严酷即是0.5，大了波形失真较着，小了不能起振，可是宁肯大一些，不可小。开关管的最大电流为：
I==25A。
现有的逆变器，无方波输入和正弦波输入两种。方波输入的逆变器效力高，对接纳正弦波电源设想的电器来讲，除大都电器不合用外大大都电器都可合用，正弦波输入的逆变器就不这方面的错误谬误，却存在效力低的错误谬误，若何挑选这就须要按照本身的需要了。
