由于今朝太阳能电池的价钱偏高，为了最大限制的操纵太阳能电池，进步体系效力，必须想法进步逆变器的效力。
今朝光伏电站体系首要用于遥远地域，良多电站无人值守和掩护，这就请求逆变器有公道的电路布局，严酷的元器件挑选，并请求逆变器具 备各类掩护功效，如：输出直流极性接反掩护、交换输出短路掩护、过热、过载掩护等。
由于太阳能电池的端电压随负载和日照强度变更而变更。出格是当蓄电池老化时其端电压的变更规模很大，如12V的蓄电池，其端电压能够在 10V~16V之间变更，这就请求逆变器在较大的直流输出电压规模内保障普通使命。
有关逆变器分类的体例良多，比方：按照逆变器输出交换电压的相数，可分为单相逆变器和三相逆变器;按照逆变器操纵的半导体器件范例差别，又可分为晶体管逆变器、晶闸管逆变器及可关断晶闸管逆变器等。按照逆变器线路道理的差别，还可分为自激振荡型逆变器、门路波叠加型逆变器和脉宽调制型逆变器等。按照操纵在并网体系仍是离网体系中又能够分为并网逆变器和离网逆变器。为了便于光电用户选用逆变器，这里仅以逆变器合用场所的差别停止分类。
逆变器使命道理，集合逆变手艺是多少个并行的光伏组串被连到统一台集合逆变器的直流输出端，普通功率大的操纵三相的IGBT功率模块，功率较小的操纵场效应晶体管，同时操纵DSP转换节制器来改良所产出电能的品质，使它很是接近于正弦波电流，普通用于大型光伏发电站(>10kW)的体系中。最大特色是体系的功率高，本钱低，但由于差别光伏组串的输出电压、电流常常不完整婚配(出格是光伏组串因多云、树荫、污渍等缘由被局部遮挡时)，接纳集合逆变的 体例会致使逆变进程的效力降落和电户能的降落。同时全部光伏体系的发电靠得住性受某一光伏单位组使命状况不 良的影响。最新的研讨标的目的是利用空间矢量的调制节制和开辟新的逆变器的拓扑毗连，以获得局部负载环境下的高效力。
逆变器使命道理，组串逆变器是基于模块化观点根本上的，每个光伏组串(1-5kw)经由进程一个逆变器，在直流端具备最大功率峰值跟踪，在交换端并联并网，已成为此刻国际市场上最风行的逆变器。
良多大型光伏电厂操纵组串逆变器。长处是不受组串间模块差别和遮影的影响，同时削减了光伏组件最好使命点与逆变器不婚配的环境，从而增添了发电量。手艺上的这些上风不只降落了体系本钱，也增添了体系的靠得住性。同时，在组串间惹人"主-从"的观点，使得体系在单串电能不能使单个逆变器使命的环境下，将几组光伏组串接洽在一路，让此中一个或几个使命，从而产出更多的电能。
最新的观点为几个逆变器彼此组成一个"团队"来取代"主-从"的观点，使得体系的靠得住性又进了一步。今朝，无变压器式组串逆变器已占了主导位置。
逆变器使命道理在传统的PV体系中，每路组串型逆变器的直流输出端，会由10块摆布光伏电池板串连接入。当10块串连的 电池板中，如有一块不能杰出使命，则这一串城市遭到影响。若逆变器多路输出操纵统一个MPPT，那末各路输出 也城市遭到影响，大幅降落发电效力。在现实操纵中，云彩，树木，烟囱，植物，尘埃，冰雪等各类遮挡身分城市引发上述身分，环境很是遍及。
而在微型逆变器的PV体系中，每块电池板别离接入一台微型逆变器，当电池 板中有一块不能杰出使命，则只要这一块城市遭到影响。其余光伏板都将在最好使命状况运转，使得体系整体效力更高，发电量更大。在现实操纵中，若组串型逆变器呈现毛病，则会引发几千瓦的电池板不能阐扬感化，而微 型逆变器毛病形成的影响相称之小。
逆变器使命道理，太阳能发电体系加装功率优化器(OptimizEr)可大幅晋升转换效力，并将逆变器(Inverter)功效化繁为简降落本钱。为完成聪明型太阳能发电体系，装配功率优化器可确切让每个太阳能电池阐扬最好效力，并随时监控电池耗费状况。
功率优化器是介于发电体系与逆变器之间的装配，首要使命是替换逆变器本来的最好功率点追踪功 能。功率优化器藉由将线路简化和单一太阳能电池即对应一个功率优化器等体例，以类比式停止极其疾速的最好功率点追踪扫描，进而让每个太阳能电池皆可确切到达最好功率点追踪，除此以外，还能藉置入通信晶片随 时随地监控电池状况，立即报答题目让相干职员尽速维修。
先容两种比拟简略的逆变器使命道理电路图。并附以简略的逆变器使命道理电路图申明，有乐趣的伴侣能够研讨下，自已脱手做一个逆变器也确切是一件很是有成绩感的事。以一便是一张较罕见的逆变器电路图。

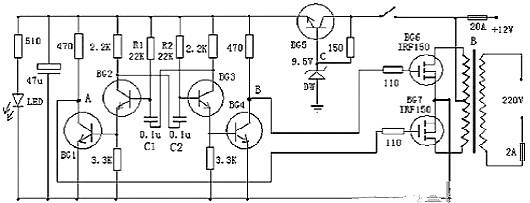

以上是一款较为轻易建造的逆变器使命道理电路图，能够将12V直流电源电压逆变为220V市电电压，电路由BG2和BG3组成的多谐振荡器鞭策，再经由进程BG1和BG4驱动，来节制BG6和BG7使命。此中振荡电路由BG5与DW组的稳压电源供电，如许能够使输出频次比拟不变。在建造时，变压器可选有经常利用双12V输出的市电变压器。可按照须要，挑选恰当的12V蓄电池容量。

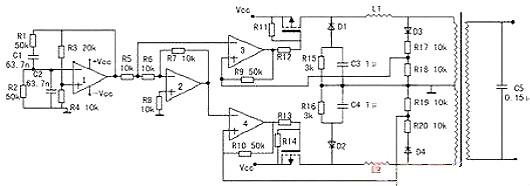

以下是一款高效力的正弦波逆变器电器图，该电路用12V电池供电。先用一片倍压模块倍压为运放供电。可选取ICL7660或MAX1044。运放1发生50Hz正弦波作为基准旌旗灯号。运放2作为反相器。运放3和运放4作为迟滞比拟器。实在运放3和开关管1组成的是比例开关电源。运放4和开关管2也一样。它的开关频次不不变。在运放1输出旌旗灯号为正相时，运放3和开关管使命。这时运放2输出的是负相。这时运放4的正输出真个电位(恒为0)总比负输出真个电位高，以是运放4输出恒为1，开关管封闭。在运放1输出为负相时，则相反。这就完成了两开关管瓜代使命。
当基准旌旗灯号比检测旌旗灯号，也便是运放3或4的负输出真个旌旗灯号比正输出真个旌旗灯号高一细小值时，比拟器输出0，开关管开，随之检测旌旗灯号敏捷进步，当检测旌旗灯号比基准旌旗灯号高一细小值时，比拟器输出1，开关管关。这里要注重的是，在电路翻转时比拟器有个正反应进程，这是迟滞比拟器的特色。比方说在基准旌旗灯号比检测旌旗灯号低的条件下，跟着它们的差值不时地接近，在它们相称的刹时，基准旌旗灯号顿时比检测旌旗灯号超出跨越必然值。这个“必然值”影响开关频次。它越大频次越低。这里选它为0.1~0.2V。
C3，C4的感化是为了让频次较高的开关续流电流经由进程，而对频次较低的50Hz旌旗灯号发生较大的阻抗。C5由公式：50=算出。L普通为70H，建造时最好测一下。如许C为0.15μ摆布。R4与R3的比值要严酷即是0.5，大了波形失真较着，小了不能起振，可是宁肯大一些，不可小。开关管的最大电流为：I==25A。
现有的逆变器，无方波输出和正弦波输出两种。方波输出的逆变器效力高，对接纳正弦波电源设想的电器来讲，除大都电器不合用外大大都电器都可合用，正弦波输出的逆变器就不这方面的错误谬误，却存在效力低的错误谬误，若何挑选这就须要按照本身的需要了。
逆变器使命道理电路图
逆变器使命道理，主功率元件的挑选相当首要，今朝操纵较多的功率元件有达林顿功率晶体管（BJT），功率场效应管（MOSFET），绝缘栅晶体管（IGBT）和可关 断晶闸管（GTO）等，在小容量高压体系中操纵较多的器件为MOSFET，由于MOSFET具备较低的通态压降和较高的开关频次，在高压大容量体系中普通 均接纳IGBT模块，这是由于MOSFET跟着电压的降低其通态电阻也随之增大，而IGBT在中容量体系中据有较大的上风，而在特大容量（100KVA以 上）体系中，普通均接纳GTO作为功率元件
大件：场效应管或IGBT、变压器、电容、二极管、比拟器和3525之类的主控。交直交逆变另有整流滤波。
功率巨细和精度，干系着电路的庞杂水平。
IGBT（绝缘栅双极晶体管）作为新型电力半导体场控自关断器件，集功率MOSFET的高速机能与双极性器件的低电阻于一体，具备输出阻抗高，电压节制功耗低，节制电路简略，耐高压，蒙受电流大等特征，在各类电力变更中获得极普遍的操纵。与此同时，各大半导体出产厂商不时开辟IGBT的高耐压、大电流、高速、低饱和压降、高靠得住性、低本钱手艺，首要接纳1um以下建造工艺，研制开辟获得一些新停顿。
