甚么是正弦波逆变器-正弦波逆变器电路图任务道理剖析 KIA MOS管
信息来历：本站 日期：2018-05-07
总括的说，这是一款 24V 逆变器，这款逆变器由三个局部构成：
1. 前级驱动板
首要由三个小局部构成，即：赞助电源局部、PWM 驱动、掩护局部；
2. 后级驱动板
首要由三个局部构成，即：SPWM 旌旗灯号的发生（单片机实现）局部、硬件 RC 死区时候设置局部、IR2110 的驱动局部；
3. 功率主板
首要由四个局部构成，即：前级升压及整流滤波
后级 H 全桥正弦变更局部、稳压反应局部、LC 滤波局部

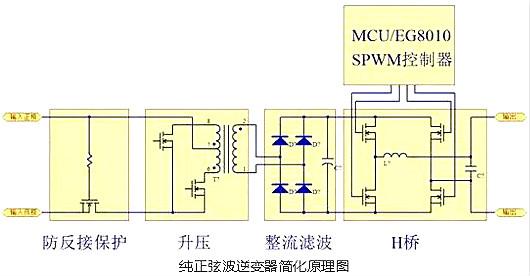

防反接掩护：输入正负极接反后掩护电路不任务，避免炸机
升压：将输入高压直流电压（凡是12V/24V）升压至三百多伏，由于输入电路比拟大，凡是利用推挽架构；升压输入必须大于正弦波峰值电压，比方输入正弦波电压220V，则升压输入必须大于220*1.414=311.08，普通须要在重载下不变运转时，须要留有必然的余量，在220V交换输入时，倡议输入升压为330V-450V
整流滤波：将升压后的电压整流滤波成光滑的直流电
SPWM节制器：输入4路共地的正弦脉宽调制旌旗灯号，再由IR2110共同自举电路供给给H桥驱动4颗MOS
H桥：共同LC滤波器件将310V直流转换为远视正弦波
