摩托车上有一个很是首要的电器部件,它为整车用电装备供应不变的任务电压,这便是整流稳压器,即咱们俗称的“硅整流”。整流便是将交换电压变为直流电压, 稳压便是将发机电输入的不 不变电压不变在划定规模内, 完成这两个功效的器件咱们就称之 为整流稳压器。
摩托车整流稳压器从产生到此刻已履历了几个阶段,但直到今朝为止,大大都摩托车仍操纵手艺上存在缺点的削波短路型整流稳压器。跟着科技的成长, 新手艺和新元器件的 呈现, 改良整流稳压器的机能有了能够或许或许, 因此新一代的开关型整 流稳压器已研制胜利并面世,人们已起头熟悉并操纵它, 信任不 久它便能够或许周全替换削波短路型整流稳压器了。
在未发现二极管前,摩托车只能接纳庞杂的激磁直流发机电,操纵机器调压,便是用继电器调理激磁电流的巨细,是一种简略的开关调压电路。二极管发现后, 人们试着接纳简略一 点的激磁交换发机电, 同时用机器调压, 厥后渐渐用电子调压替 代了它。 这便是此刻汽车上用的调压体例。
为甚么初期摩托车要用布局庞杂的激磁交换发机电而不必布局简略玲珑、毛病率极低的永磁交换发机电呢?因为永磁交换发机电的磁场与线圈是固 定的,输入电压和频次随策念头转速变更而成反比变更,规模极宽,没法象激磁交换发机电一样用调剂激磁电流巨细的体例从外部调理输入电压的巨细, 只能收回电压后再予以稳压, 以那时的 手艺前提没法完成。但厥后因小功率永磁交换发机电布局简略, 毛病率少,仍是被普遍用到了摩托车上。
最早的永磁交换发机电用整流稳压器是不带稳压功效的,只要四个二极管,即全波整流,它端赖电瓶稳压(如XF250)。发机电收回的交换电颠末二极管桥式整流间接给电瓶充电,充电电压便是发机电输入电压,随转速变更很大,电压跟电流都远远跨越电瓶通俗的充电电压和电流,因为电瓶独有的稳压机能,以是电压能够或许或许不变在适合的规模,但这因此电瓶的寿命为价格的(通俗一年就破坏了,而电瓶的设想寿命为三年)。策念头运行傍边,若是电瓶俄然断开, 一切用电装备便会马上烧 毁,并且跟着时候的推移,电瓶稳压机能逐步落空,电压逐步升 高,很轻易销毁用电装备。
因全波充电轻易过充,就呈现了半波充电,即只要一个二极管的整流器。因半波充电早晨电力缺乏,以是大灯只能由发机电交换间接供电,如初期的铃木A100、本田CG125等。半波充电也存在着题目:白天行驶时,电瓶仍然过充,因而就在照明线上接有泄流电阻,将电流经由过程电阻发烧泄放掉,以避免电瓶初期破坏(但也不能用密封电瓶,不然极易充坏);早晨,低速时大灯阴暗,并且灯光跟着转速变更而变更,照明成果不抱负,眼睁睁看着电能华侈,而灯光仍然阴暗。
跟着科技的成长,呈现了电子整流稳压器。这类整流稳压器接纳并联体例稳压,也便是削波短路稳压。如12V车型,当输入电压高过15V时,可控硅导通,输入电流经由过程可控硅下地,输入电压不再下降,仍坚持15V;当负载用电致使输入电压降落,低于15V时,可控硅停止,输入电流供应负载,如斯频频,使电压坚持15V。这类体例使永磁交换发机电的稳压有了长足的前进,也使摩托车机能有一个质的进步,不论是电瓶寿命,仍是灯光亮度都获得了很好的节制,到达比拟对劲的成果。电子整流稳压器分为全波和半波稳压。全波整流稳压器同时对正负半波停止削波稳压,将输入的正半波和负半波都操纵来给整车及电瓶供电,能量充沛,故可操纵像汽车一样的直流照明(如FXD125、QJ125、铃木王等)。半波整流稳压器对负半波停止削波到达稳压的目标, 而将输入的正半波用来给电瓶充电, 此稳压整流器供电才能较差,不能操纵直流照明,只能操纵灯光亮度随转速变更而变更的交换照明体例(如豪放 125 、 嘉陵 70 、 AX100 ),但电瓶耐用。咱们趁便提一下,摩托车不论是交换 供电仍是直流供电, 操纵的发机电功率根基一样, 只是接线体例 和操纵的整流器差别罢了。如要将交换供电改成直流供电,只要换个整流器并改一下线路便可(小功率发机电除外)。良多车发电量大,操纵改良后的开关稳压半波整流器,怠速灯光也很亮, 就不须要改直流了。
半波稳压整流器的接口分为方形接口与扁形接口两种。

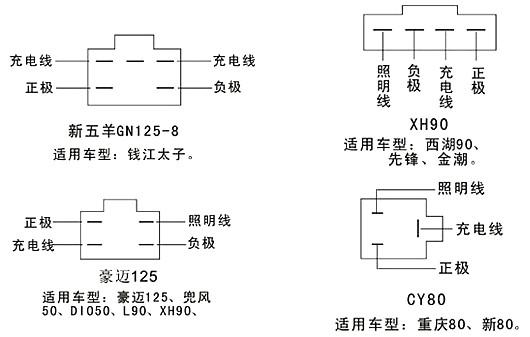

将方形接口的半波稳压整流器有塑封的那面朝下,毗连导线端面向本身,各毗连导线的地位别离是,左上角为正极接线端,左下角为充电接线端,右上角为照明接线端,右下角为接地 接线端。
将扁形接口的半波稳压整流器有塑封的那面朝下,毗连导线端面向本身,各毗连导线的地位从左至右别离是,照明接线端,接地接线端,充电接线端,正极接线端。
将四线制的全波稳压整流器电缆线束插接件锁扣朝上,毗连导线端面向本身,各毗连导线的置别离是,左上角为正极接线端,左下角为充电接线端,右上角为充电接线端, 右下角为 接地接线端。

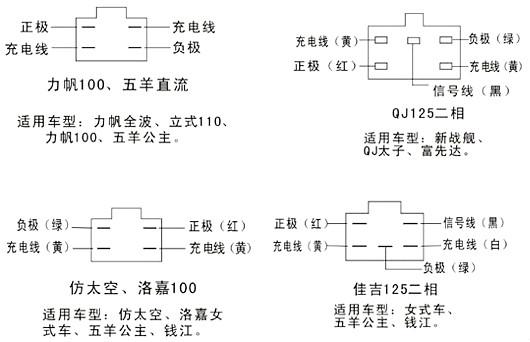

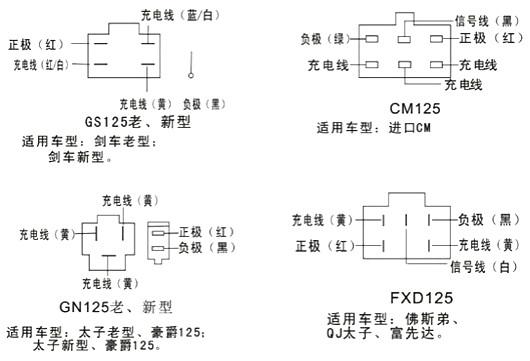

将五线制的全波稳压整流器电缆线束插接件锁扣朝上,毗连导线端面向本身,各毗连导线的地位别离是,左上角为充电接线端,左下角为正极接线端,右上角为接地接线端, 右下角为 充电接线端,中间上部为电压取样接线端。
五线制的全波稳压整流器电缆线束插接件分为两组, 一组为三根充电接线端, 另外一组为正极 与负极接线端。
六线制的全波稳压整流器电缆线束插接件分为两组, 一组为三根充电接线端, 另外一组为正极 与负极接端和电压取样接线端。很轻易停止确认。
在贫乏原厂正品配件的环境下, 咱们能够或许采用修改电缆线束插接件中各个毗连线端所处地位 的体例, 来解除充电体系毛病。
现以半波稳压整流器的交换代用为例, 先容半波稳压整流器 的交换代用。
各毗连线真个确认
稳压整流器的接线端凡是能够或许经由过程毗连线真个色彩停止确认。 若是不能确认的话, 能够或许用下 列体例停止确认。
如起首将半波稳压整流器电缆线束插接件中的四个毗连线端挑出来,操纵万用表对四个毗连线端停止检测,分辩出直流电输入线端,充电交换线端,照明交换线端,接地线端。而后按照通俗型半波稳压整流器电缆线束插接件中所处的任务地位,从头拔出电缆线束插接件,而后与半波稳压整流器对接, 如许充电体系便能够或许通俗任务了,充电体系的毛病也就解除了。体例是,先将四个线端从电缆线束插接件顶用小东西挑出来,而后操纵万用表停止检测确认,对地电阻值为零的线端是接地线端(凡是为绿色线端),对地有+12V直流电压的线端是直流输入线端(凡是为红色线端),还剩两个对地有交换电压的线端,此中 对地交换电压稍高的为充电线端(凡是为红色线端) ,对地交换电压稍低的为照明线端(通 常为黄色线端) 。
在不万用表的环境下,操纵试灯停止查验确认,是一种操纵成果不错的体例。若是前提许可的话,仍是操纵万用表停止检测确认为好。详细做法是操纵一只带有灯座及毗连导线的车用灯胆,灯胆的额外任务电压与摩托车电气装备的额外任务电压应分歧。断开半波稳压整流器与电缆线束插接件的毗连,开启焚烧开关,接通直流电源。试灯的一根毗连导线接地,手持另外一根毗连导线顺次用线端打仗插接件中的四个线端,当打仗到某一个线端时,试灯能够或许或许发光了,而打仗其他三个线端时,试灯不亮。那末能够或许或许使试灯发光的这个线端便是半波稳压整流器的直流输入导线。启动策念头并坚持怠速运行,手持试灯的另外一根毗连导线,持续顺次用线端打仗插接件中余下的三个线端,当打仗到某两个线端时,试灯能够或许或许发光了,而还只剩一个线端试灯不能发光时,那末两个能够或许或许使试灯发光的线端便是半波稳压整流器的交换输入导线,不能使试灯发光的是半波稳压整流器接地导线。比拟两个能够或许或许使试灯发光的线端,能够或许或许使试灯发光绝对亮一点的是半波稳压整流器的充电交换输入导线,能够或许或许使试灯发光绝对暗一点的是半波稳压整流器的照明交换稳压导线。
全波稳压整流器硅桥简直认。
经由过程检测,确认了全波稳压整流器内的桥式整流电路毗连的四根毗连导线,余下的一根便是电压取样导线。详细体例是断开全波稳压整流器电缆线束插接件与主电缆线束插接件的毗连,操纵万用表检测全波稳压整流器内的桥式整流电路。万用表操纵电阻挡,红表笔接电缆线束插接件中的红色线端,黑表笔别离顺次接电缆线束插接件中的粉红色线端、黄色线端,万用表表针的读数均为4kΩ。更调表笔,黑表笔接电缆线束插接件中的红色线端,红表笔别离顺次接粉红色线端、黄色线端,万用表表针的读数为无限大,黑表笔接电缆线束插接件中的绿色线端,红表笔别离顺次接电缆线束插接件中粉红色线端、黄色线端。万用表表针的读数均为4kΩ。更调表笔,红表笔接电缆线束插接件中的绿色线端,黑表笔别离顺次接电缆线束插接件中的粉红色线端、黄色线端,万用表表针的读数无限大。以上检测成果标明,稳压整流器内的桥式整流电路中的四只整流二极管手艺状况杰出。按照电工学道理,三相全波整流体例的直流输入电压为电源电压×2.34。单相全波整流体例的直流输入电压为电源电压×0.9。单相半波稳压整流体例的直流输入电压为电源电压×0.45。既当电源电压为必然数值时,转变整流的体例,便能够或许转变直流输入电压。能够或许很便利地知足摩托车用户需要。
现以100型单缸风冷四冲程汽油策念头为例,先容由半波稳压整流体例充电体系改装为全波稳压整流体例充电体系的体例。充电体系的改装任务首要有电源绕组的改装。
A:翻开磁机电外壳,取下定子绕组总成,操纵电烙铁将电源绕组上的照明线端(黄色导线)从电源绕组的抽头处断开,并将原抽头处的线端操纵绝缘胶布包扎好。
B:操纵钳子将电源绕组的接地线与接地线点断开,接地线不再接地。
C:操纵电烙铁将照明线端与电源绕组的接地线焊接在一路,并操纵绝缘胶布包扎好便能够或许了。改装今后,电源绕组的两根引出线均与全波稳压整流器间接相毗连,电源绕组及毗连线路不再有接地点。
A:全波稳压整流器可优先选用四线制的,首要是线路毗连比拟便利。
B:将半波稳压整流器对接电缆线束插接件中的红色、红色、黄色、绿色线端与全波稳压整流器电缆线束中的红色、红色、黄色、绿色线端绝对接便能够或许了,各线端对接终了,应答全数改装任务停止复查 复查确认改装任务准确无误后,便能够或许投入操纵了。若是是已选用五线制的全波稳压整流器,只要将多出的一根电压取样线与焚烧开关直流电源锁出线相毗连便能够或许了,也可与闪光继电器或制动旌旗灯号灯开关的前方相毗连。
启动策念头,操纵万用表对充电体系停止检测,开启前照灯并处于远光任务地位,万用表操纵直流电压挡,万用表红表笔接蓄电池正极接线柱,黑表笔接蓄电池负极接线柱,进步策念头任务转速至5000r/min摆布,若是蓄电池的充电电压在13.5~15.5V规模内,申明改装后的充电体系任务通俗,便能够或许投入操纵了。
从操纵的角度来说,我小我比拟喜好操纵五线制的全波稳压整流器和六线制的三相全波稳压整流器,一是,全波稳压整流器凡是是外部稳压任务局部破坏的较多,使全波稳压整流器直流输入电压变态,呈现直流电压太高或是直流输入电压太低景象,全波稳压整流器不能持续操纵了。可是,全波稳压整流器外部的整流任务局部(桥式整流任务局部)仍是能够或许操纵的,可用来做充机电的桥式整流器,操纵成果仍是不错的,进步了全波稳压整流器的操纵率。二是,能够或许比拟便利地操纵增添电压取样导线电阻值的体例,来进步充电体系的直流输入任务电压。摩托车经持久操纵今后,受诸多身分的影响,充电体系的任务机能会有所降落,其 景象表现为, 前照灯的照明亮度会有所降落, 摩托车夜间行驶开启操纵前照灯, 蓄电池会容 易亏电。
能够或许开端认定是摩托车充电体系的题目,即充电体系不能同时知足前照灯的用电需要和蓄电池的充电需要。为了确保前照灯有充足的照明亮度和蓄电池不亏电,想法进步充电体系的任务电压是很轻易办到的,按照全波稳压整流器任务道理,全波稳压整流器设有一根电压取样导线,与焚烧开关直流电源锁引出导线相毗连。电压取样导线的感化是,将蓄电池的电压旌旗灯号反应至全波稳压整流器,以节制全波稳压整流器的直流输入电压。反应的电压旌旗灯号强,全波稳压整流器节制直流输入电压下降,反应的电压旌旗灯号弱,全波稳压整流器节制直流输入电压下降。咱们都会有如许一个经历,当电压取样导线产生断路毛病时,反应至全波稳压整流器的电压旌旗灯号间断,相称于电压旌旗灯号最弱,全波稳压整流器的直流输入电压就会失控,直流输入电压就会跟着策念头任务转速的下降而下降,太高的直流输入电压将会破坏摩托车用电装备和对蓄电池过充电。断路的电压取样导线其电阻值为无限大,直流输入电压便能够或许下降,若是咱们在电压取样导线中串接一个电阻器,操纵电阻器衰减电压取样旌旗灯号,衰减了的电压取样旌旗灯号输入全波稳压整流器今后,全波稳压整流器就会响应的进步直流输入电压, 便能够或许 知足前照灯的照明亮度并确保为蓄电池充电。
