电路辨认是初中物理电学的重点之一，电路辨认固然是有些难度，但仍是有章可循的，电路辨认相干的包含二局部：电路图简化和电路图、什物图互化。此次我先先容一个简化电路图的体例，我把它叫做标号法。这类体例简略易学、练练就会、便于影象，并且合用于一切电路，是居家观光、出格是简化电路的杀手锏。
1、 标号：电路每一个节点编号，标号遵守以下准绳
(1) 从正极起头标1
(2) 导线连通的节点标一样的数字
(3) 沿着导线过一个用电器，数字+1
(4) 到碰到电源负极其止
(5) 请求一切点的标号要大于即是1，小于即是负极的标号
2、绘图
(1) 在立体上画出节点号
(2) 按照原图画出节点之间的用电器或电表
(3) 清算，丑化
3、注重事变
(1) 当用电器两头标号不等时，电流从小标号点到大标号点，因为小标号更靠近正极
(2) 当用电器两头标号相称时，相称于一根导线接在用电器两头，是以用电器短路不电流

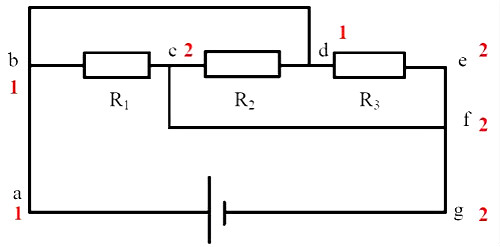

如图，这道题太典范了，估量每一个教员都要讲。谜底估量大师都晓得，同窗甲说这个是串连；同窗乙说，错误！R1应当被短路了，没瞥见上面的”天线”么；这时候辰候教员蹦出来，说你们都错了，现实上是规范的并联电路。倒~，确切不好懂得，良多同窗教员讲过一遍仍是搞不清晰为啥，最初背下论断了事。此刻轮到咱们的标号大法上场了，为了申明便利，先用字母对每一个点遏制标记下
起首遏制标号，咱们的标号用白色数字表现，从电源正极出来a点标1，一样在一条导线上的b、d点也标1；查抄一切该标1的都标了，那就过一个电阻吧！比方从b点过到c点，如许c点标2。统一导线上的e、f、g点都标2，如许咱们诧异的发明已到电源负极了！标号竣事！轻松~
进入第二步绘图阶段，先画出节点号1,2，此中1节点电源正极，2节点接电源负极，以下图；
而后再原图中查找每一个电阻两头的节点标号，放到简化图中对应标号之间，咱们看到R1、R2、R3都在1、2点之间，以是把它们仨顺次毗连在1、2点之间，就组成了右图，很~纯洁的并联电路，不是么？

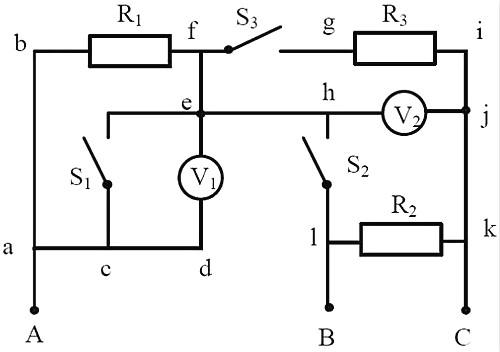

例2：简化3个电路图。(1) 电源正极接A,负极接C，只闭合S2；(2) 只闭合S3；(3) 电源正极接A，负极接B，只断开S2
第1问

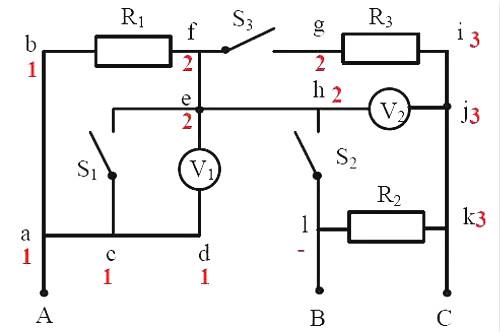

a. 标号，A点出来a、b、c、d都标1，S1断开，以是e、f点不能标1；过R1后，e、f、h标2，S2闭合，以是l也标2；过R2,i,j,k都标3。有同窗问，可否由i过R3,在g点标4？这是不能够的，参看口诀第五条，g点的标号不能比i大，并且g点前面S3断开，使得电流无处流了，以是准确谜底是这个电路图R3并不被接入电路。标号成果参看上图

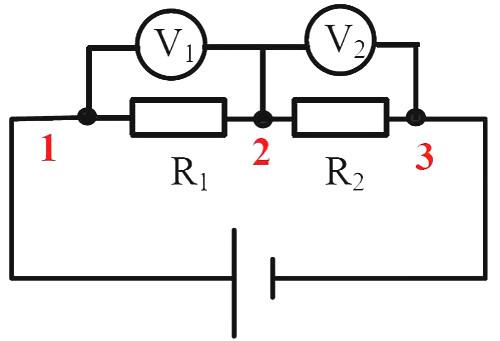

b. 绘图，先画三个节点；
找每一个用电器地点的地位，R1和V1在1,2之间，R2和V2在2,3之间，装上便可；R3的g点不标号，以是不接入电路
第2问

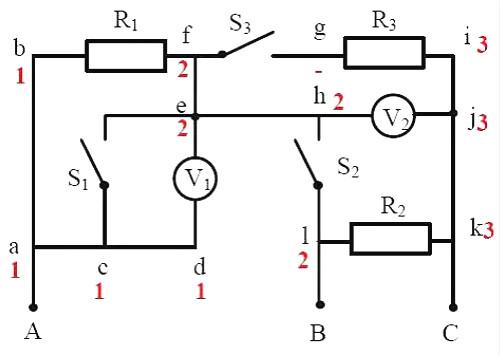

a.标号，标1节点与本来不异；因为S3闭合，g点闭合，因为S2断开，l点没法标注；3节点标注与本来不异
b.绘图：能够看到R2不在图里
第3问

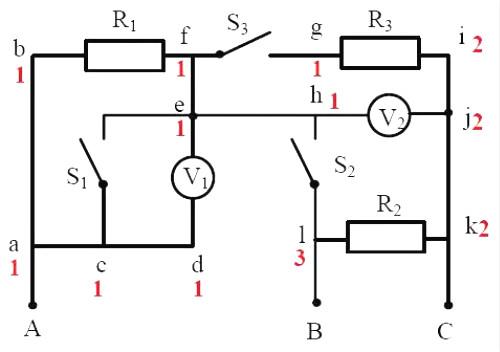

a.标号，A点正极，S1，S3闭合，以是a,b,c,d,e,f,g,h都标记1，过R3标记i,j,k标记2；过R2，l标记3,B点是负极，遏制标号
b.绘图，R1,V1两头都是1,申明也便是他们被短路了，不接入电路；R3,V2接在1,2之间；R2接在2,3之间
若是碰到电流表，可将电流表视为导线，而后在简化图中放入电流表。
用电路元件标记表现电路毗连的图，叫电路图。电路图是人们为研讨、工程计划的须要，用物理电学规范化的标记绘制的一种表现各元器件组成及器件干系的道理计划图，能够得悉组件间的任务道理，为阐发机能、装置电子、电器产物供应计划计划。
电路图是电子工程师必学的根基手艺之一，本文调集了稳压电源、DCDC转换电源、开关电源、充电电路、恒流源相干的典范电路材料，为工程师供应最新鲜的电路图参考材料

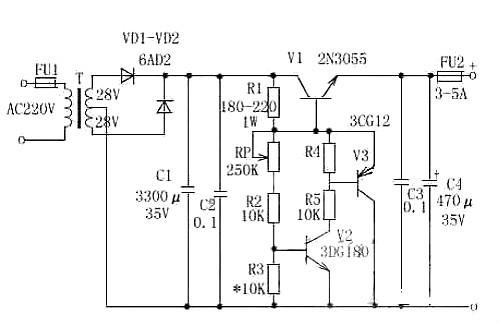

此稳压电源可调规模在3.5V～25V之间肆意调理，输入电流大，并接纳可调稳压管式电路，从而取得对劲安稳的输入电压。
任务道理：经整流滤波后直流电压由R1供应给调剂管的基极，使调剂管导通，在V1导通时电压颠末RP、R2使V2导通，接着V3也导通，这时候辰V1、V2、 V3的发射极和集电极电压不再变更（其感化完整与稳压管一样）。调理RP，可取得安稳的输入电压，R1、RP、R2与R3比值决议本电路输入的电压值。
元器件挑选：变压器T选用80W～100W，输入AC220V，输入双绕组AC28V。FU1选用1A，FU2选用3A～5A。VD1、VD2选用 6A02。RP选用1W摆布通俗电位器，阻值为250K～330K，C1选用3300μF／35V电解电容，C2、C3选用0.1μF独石电容，C4选用 470μF／35V电解电容。R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1／8W。V1选用2N3055，V2选用 3DG180或2SC3953，V3选用3CG12或3CG80。

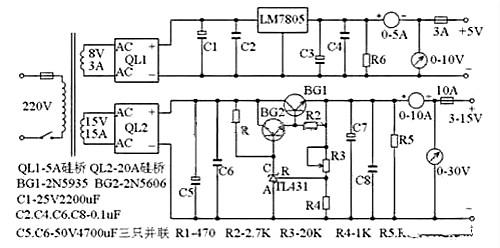

不管检验电脑仍是电子建造都离不开稳压电源，上面先容一款直流电压从3V到15V持续可调的稳压电源，最大电流可达10A，该电路用了具备温度弥补特征的，高精度的规范电压源集成电路TL431，使稳压精度更高，若是不出格请求，根基能知足普通维修操纵，电路见下图。
其任务道理分两局部，第一局部是一路牢固的5V1.5A稳压电源电路，第二局部是别的一路由3至15V持续可调的高精度大电流稳压电路。
第一路的电路很是简略，由变压器次级8V交换电压经由进程硅桥QL1整流后的直流电压经C1电解电容滤波后，再由5V三端稳压块LM7805不必作任何调剂便可在输入端发生牢固的5V1A稳压电源，这个电源在检验电脑板时完整能够看成内部电源操纵。
第二局部与通俗串连型稳压电源根基不异，所差别的是操纵了具备温度弥补特征的，高精度的规范电压源集成电路TL431，以是使电路简化，本钱降落，而稳压机能却很高。
图中电阻R4，稳压管TL431，电位器R3组成一个持续可调得恒压源，为BG2基极供应基准电压，稳压管TL431的稳压值持续可调，这个稳压值决议了稳压电源的最大输入电压，若是你想把可调电压规模扩展，能够转变R4 和R3的电阻值，固然变压器的次级电压也要进步。
变压器的功率可按照输入电流矫捷把握，次级电压15V摆布。桥式整流用的整流管QL用15－20A硅桥，布局松散，中间有牢固螺丝，能够间接牢固在机壳的铝板上，有益散热。
调剂管用的是大电流NPN型金属壳硅管，因为它的发烧量很大，若是机箱许可，尽能够采办大的散热片，扩展散热面积，若是不须要大电流，也能够换勤奋率小一点的硅管，如许能够做的体积小一些。
滤波用50V4700uF电解电容C5和C7别离用三只并联，使大电流输入更不变，别的这个电容要买体积绝对大一点的，那些体积较小的一样标注50V4700uF尽能够不必，当碰到电压动摇频仍，或永劫间不必，轻易生效。
最初再说一下电源变压器，若是不才能本身绕制，有买不到现成的，能够买一块现成的200W以上的开关电源取代变压器，如许稳压机能还可进一步进步，建造本钱却差不太多，别的电子元件无出格请求，装置完成后不必太大调剂便可普通任务。

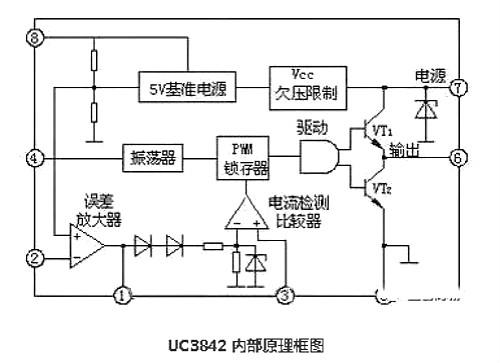

下图为UC3842 内部框图和引脚图，UC3842 接纳牢固任务频次脉冲宽度可控调制体例，共有8 个引脚，各脚功效以下：
①脚是偏差削减器的输入端，外接阻容元件用于改良偏差削减器的增益和频次特征；
②脚是反应电压输入端，此脚电压与偏差削减器同相真个2.5V 基准电压遏制比拟，发生偏差电压，从而节制脉冲宽度；
③脚为电流检测输入端， 当检测电压跨越1V时削减脉冲宽度使电源处于间歇任务状况；
④脚为按时端，内部振荡器的任务频次由外接的阻容时候常数决议，f=1.8/（RT×CT）；
⑤脚为大众地端；
⑥脚为推挽输入端，内部为图腾柱式，回升、降落时候仅为50ns 驱动才能为±1A ；
⑦脚是直流电源供电端，具备欠、过压锁定功效，芯片功耗为15mW；⑧脚为5V 基准电压输入端，有50mA 的负载才能。

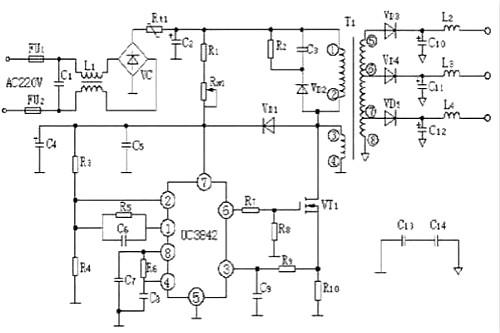

UC3842是一种机能优良、操纵普遍、布局较简略的PWM开关电源集成节制器，因为它只需一个输入端，以是首要用于音端节制的开关电源。
UC3842 7脚为电压输入端，其启动电压规模为16-34V。在电源启动时，VCC﹤16V，输入电压施密物比拟器输入为0，此时无基准电压发生，电路不任务；当 Vcc﹥16V时输入电压施密特比拟器送出高电平到5V蕨稳压器，发生5V基准电压，此电压一方面供销内部电路任务别的一方面经由进程
⑧脚向内部供应参考电压。一旦施密特比拟器翻转为高电平（芯片起头任务今后），Vcc能够在10V-34V规模内变更而不影响电路的任务状况。当Vcc低于10V时，施密特比拟器又翻转为低电平，电路遏制任务。
当基准稳压源有5V基准电压输入时，基准电压检测逻辑比拟器即达出高电平旌旗灯号到输入电路。同时，振荡器将按照④脚外接Rt、Ct参数发生 f=/Rt.Ct的振荡旌旗灯号，此旌旗灯号一路间接加到图腾柱电路的输入端
别的一路加到PWM脉宽市制RS触发器的置位端，RS型PWN脉宽调制器的R端接电流检测比拟器输入端。R端为占空调理节制端，当R电压回升时，Q端脉冲加宽，同时⑥脚送出脉宽也加宽（占空比增添）；当R端电压降落时，Q端脉冲变窄，同时 ⑥脚送出脉宽也变变窄（占空比减小）。
UC3842各点时序如图所示，只需当E点为高电日常平凡才有旌旗灯号输入 ，并且a、b点全为高电日常平凡，d点才送出高电平，c点送出低电平，不然d点送出低电平，c点送出高电平。②脚普通接输入电压取样旌旗灯号，也称反应旌旗灯号。当② 脚电压回升时，①脚电压将降落，R端电压亦随之降落，因而⑥脚脉冲变窄；反之，⑥脚脉冲变宽。
③脚为电流传感端，凡是在功率管的源极或发射极串入一小阻值取样电阻，将流过开关管的电流转为电压，并将此电压引入境脚。当负载短路或别的缘由引发功率管电流增添，并使取样电阻上的电压跨越1V时，⑥脚就遏制脉冲输入，如许就能够够有用的掩护功率管不受破坏。

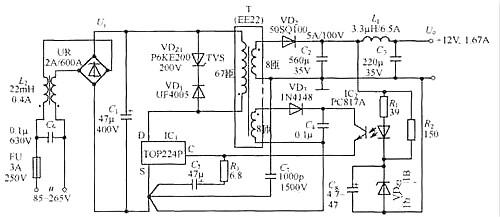

由TOP224P组成的 12V、20W开关直流稳压电源电路如图所示。
电路中操纵两片集成电路：TOP224P型三端单片开关电源（IC1），PC817A型线性光耦合器 （IC2）。交换电源颠末UR和Cl整流滤波后发生直流高压Ui，给高频变压器T的一次绕组供电。
VDz1和VD1能将漏感发生的尖峰电压钳位到宁静值， 并能衰减振铃电压。VDz1接纳反向击穿电压为200V的P6KE200型瞬态电压按捺器，VDl选用1A／600V的UF4005型超快规复二极管。
二 次绕组电压经由进程V砬、C2、Ll和C3整流滤波，取得12V输入电压Uo。Uo值是由VDz2不变电压Uz2、光耦中LED的正向压降UF、R1上的压降 这三者之和来设定的。
转变高频变压器的匝数比和VDz2的稳压值，还可取得其余输入电压值。R2和VDz2五还为12V输入供应一个假负载，用以进步轻载 时的负载调剂率。反应绕组电压经VD3和C4整流滤波后，供应TOP224P所需偏压。由R2和VDz2来调理节制端电流，经由进程转变输入占空比到达稳压目 的。
共模扼流圈L2能减小由一次绕组接D真个高压开关波形所发生的共模泄露电流。C7为掩护电容，用于滤掉由一次、二次绕组耦合电容引发的搅扰。C6可减 小由一次绕组电流的基波与谐波所发生的差模泄露电流。C5不只能滤除加在节制端上的尖峰电流，并且决议自启动频次，它还与R1、R3一路对节制回路遏制弥补。
本电源首要手艺目标以下：
交换输人电压规模：u=85～265V；
输入电网频次：fLl=47～440Hz；
输入电压（Io=1.67A）：Uo=12V；
最大输入电流：IOM=1.67A；
持续输入功率：Po=20W（TA=25℃，或15W（TA=50℃）；
电压调剂率：η=78％；
输入纹波电压的最大值：±60mV；
任务温度规模：TA=0～50℃。
由电池供电的便携式电子产物普通都接纳低电源电压，如许可削减电池数目，到达减小产物尺寸及分量的目标，故普凡是用3～5V作为任务电压，为保障电路任务的不变性及精度，请求接纳稳压电源供电。
若电路接纳5V任务电压，但另需一个较高的任务电压，这常常使设想者难堪。本文先容一种接纳两块升压模块组成的电路可处理这一困难，并且只需两节电池供电。
该电路的特色是核心元件少、尺寸小、分量轻、输入+5V、+12V都是不变的，知足便携式电子产物的请求。+5V电源可输入60mA，+12V电源最大输入电流为5mA。

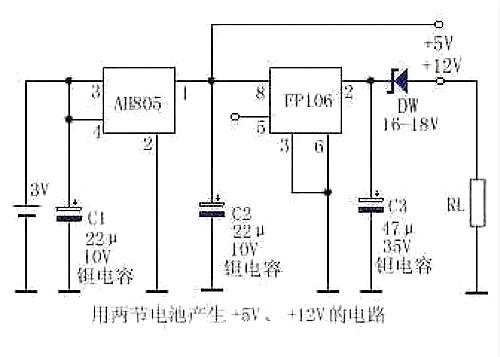

该电路如上图所示。它由AH805升压模块及FP106升压模块组成。AH805是一种输入1.2～3V，输入5V的升压模块，在3V供电时可输入 100mA电流。FP106是贴片式升压模块，输入4～6V，输入牢固电压为29±1V，输入电流可达40mA，AH805及FP106都是一个电平节制的封闭电源节制端。
两节1.5V碱性电池输入的3V电压输入AH805，AH805输入+5V电压，其一路作5V输入，别的一路输入FP106使其发生28～30V电压，经稳压管稳压后输入+12V电压。
从图中能够看出，只需转变稳压管的稳压值，便可取得差别的输入电压，操纵很是矫捷。FP106的第⑤脚为节制电源封闭端，在封闭电源时，耗电几近为零，当第⑤脚加高电平》2.5V时，电源导通；当第⑤脚加低电平<0.4V时，电源被封闭。能够用电路来节制或手动节制，若不需节制时，第⑤脚与第 ⑧脚毗连。

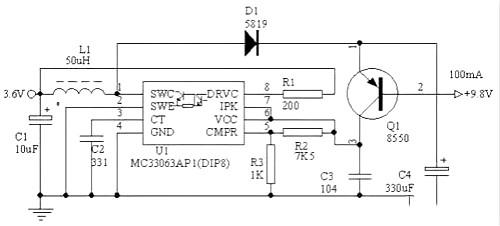

任务状况：
无负载：输入：3.65V、18uA（相称600mAH的电池待机三年多）
有负载：输入：9.88V、50.2mA，输入：3.65V、186.7mA，效力为72%
任务道理：
无负载时，IC的 6脚不电，遏制任务，输入端3.65V任务电流只需18uA（相称600mAH的电池待机三年多）！
当有负载时（Q1有Ieb电流）8550的EC极导通，IC得电任务。IC是不是任务是由是不是有负载决议的，就相称一个电池。用IC做电压转换效力高，输入不变！
这个电路加点改良，增添功率能够做“不需开关的4.2V转5V挪动电源”。能够用个电池盒做手机的后备电源！
碱性电池可否充电的题目，有两种差别的说法。有的说能够充，结果很是好。有的说绝对不能充，电池申明提醒了会有爆炸的风险。现实上，碱性电池确可充电，充电次数普通为30-50次摆布。
现实上是因为在充电体例上的把握，致使了截然差别的两种结果。起首 ，碱性电池能够充电是无庸置疑的，同时，在电池的申明中，都提到碱性电池不可充电，充电能够致使爆炸。
这也是没错的，可是注重这里的用词是“能够”致使爆炸。你也能够懂得为厂家的一种免责性的自我掩护申明。碱性电池充电的关头是温度。只需能做到对电池充电时不呈现高温，就能够够顺遂地完成充电进程，准确的充电体例请求有几点：
小电流50MA
不过充1.7V，不过放1.3V
一些人测验考试充电理论后，刀切斧砍地说不能充电，之以是呈现充不进电、用电时候短、漏液、爆炸等题目，大都是充电器的题目，若是充电器充电电流太大，远跨越 50ma，如一些疾速充电器充电电流在200ma以上，间接的结果是电池温度很高，摸上去烫手，轻则会漏液，严峻的就会爆炸。
有的人操纵镍氢充电电池充电器来充，高档的充电器不主动停充功效，永劫间的充电致使电池过充也会呈现漏液和爆炸。好一点的充电器有主动停充功效，但停充电压普通设定为镍氢充电电池的1.42V，而碱性电池布满电压约为1.7V。
是以，电压太低，感受上便是充不进电，用电时候短，没甚么结果。再有便是电池不过放指的是不要比及电池完整没电再充电，如许操纵，再好的电池也就能够充三、五次，且结果差。
普通倡议用南孚碱性电池电压不低于1.3V。以是，你若是筹算对碱性电池充电，必须要有一个及格的充电器，充电电流50ma摆布，充电停止电压1.7V摆布。看看你家的充电器吧。

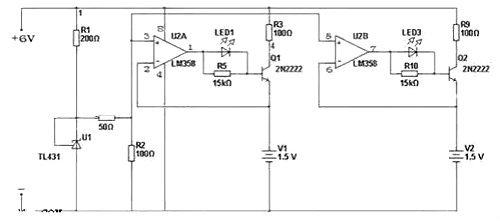

市道上有卖碱性电池公用充电器的，所谓专利产物。现实上便是充电电压1.7V电流50ma的简略电路。操纵手边现有的整机LM358和TL431，我做了个简略电路，停止电压1.67V主动停充，本钱两元罢了。供感乐趣的伴侣参考。
相干申明：
碱锰充电电池：是在碱性锌锰电池的根本上成长起来的，因为操纵了无汞化的锌粉及新型增加剂，故又称为无汞碱锰电池。这类电池在不转变原碱性电池放电特征的同时，又能充电操纵几十次到几百次，比拟经济实惠。
碱性锌锰电池简称碱锰电池，它是在1882年研制胜利，1912年就已开辟，到了1949年才投产问世。人们发明，当用KOH电解质溶液取代NH4Cl做电解质时，不管是电解质仍是布局上都有较大变更，电池的比能量和放电电流都能取得明显的进步。
它的特色：
开路电压为1.5V；
任务温度规模宽在－20℃～60℃之间，适于高寒地域操纵；
大电流持续放电其容量是酸性锌锰电池的5倍摆布；
它的高温放电机能也很好。充电次数在30次之内，普通10-20次，须要出格充电器，极其轻易损失充电才能。
该设想接纳了Power Integrations的LinkSwitch系列产物LNK613DG。这类设想很是合适手机或近似的USB充电器操纵，包含手电机池充电器、USB 充电器或任何有恒压／恒流特征请求的操纵。
在电路中，二极管D1至 D4对AC输入遏制整流，电容C1和C2对DC遏制滤波。L1、C1和C2组成一个π型滤波器，对差模传导EMI噪声遏制衰减。这些与Power Integrations的变压器E-sheild？手艺相连系，使本设想能以充沛的裕量轻松知足EN55022 B级传导EMI请求，且无需Y电容。防火、可熔、绕线式电阻RF1供应严峻毛病掩护，并可限定启动时代发生的浪涌电流。
图1显现U1经由进程可选偏置电源完成供电，如许能够将空载功耗降落到40 mW以下。旁路电容C4的值决议电缆压降弥补的数目。1μF的值对应于对一条0.3 Ω、24 AWG USB输入电缆的弥补。（10 μF电容对0.49 Ω、26 AWG USB输入电缆遏制弥补。）
在恒压阶段，输入电压经由进程开关节制遏制调理。输入电压经由进程跳过开关周期得以保持。经由进程调剂使能与制止周期的比例，能够保持稳压。这也能够使转换器的效力在全部负载规模内取得优化。轻载（涓流充电）前提下，还会降落电流限流点以减小变压器磁通密度，进而降落音频乐音和开关消耗。跟着负载电流的增大，电流限流点也将下降，跳过的周期也愈来愈少。
当不再跳过任何开关周期时（到达最大功率点），LinkSwitch-II内的节制器将切换到恒流形式。须要进一步进步负载电流时，输入电压将会随之降落。输入电压的降落反应在FB引脚电压上。作为对FB引脚电压降落的呼应，开关频次将线性降落，从而完成恒流输入。
D5、R2、R3和C3组成RCD-R箝位电路，用于限定漏感引发的漏极电压尖峰。电阻R3具备绝对较大的值，用于避免漏感引发的漏极电压波形振荡，如许能够避免关断时代的过分振荡，从而降落传导EMI。
二极管D7对次级遏制整流，C7对其遏制滤波。C6和R7能够配合限定D7上的瞬态电压尖峰，并降落传导及辐射EMI。电阻R8和齐纳二极管 VR1组成一个输入假负载，能够确保空载时的输入电压处于可接管的限定规模内，并确保充电器从AC市电断开时电池不会完整放电。反应电阻R5和R6设定最大任务频次与恒压阶段的输入电压。
恒流源驱动电路担任驱动温度传感器Pt1000，将其感知的随温度变更的电阻旌旗灯号转换成可丈量的电压旌旗灯号。本体系中，所需恒流源要具备输入电流恒定，温度不变性好，输入电阻很大，输入电流小于0．5 mA（Pt1000无自热效应的下限），负载一端接地，输入电流极性可转变等特色。

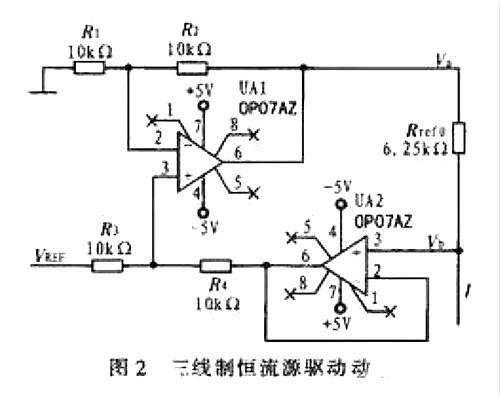

因为温度对集成运放参数影响不如对晶体管或场效应管参数影响明显，由集成运放组成的恒流源具备不变性更好、恒流机能更高的长处。特别在负载一端须要接地的场所，取得了普遍操纵。以是接纳图2所示的双运放恒流源。此中削减器UA1组成加法器，UA2组成跟从器，UA1、UA2均选用低噪声、低平衡、高开环增益双极性运算削减器OP07。
设图2中参考电阻Rref高低两头的电位别离Va和Vb，Va即为同相加法器UA1的输入，当取电阻R1=R2，R3=R4时，则Va=VREFx+Vb，故恒流源的输入电流就为：
因而可知该双运放恒流源具备以下明显特色：
负载可接地；
当运放为双电源供电时，输入电流为双极性；
恒定电流巨细经由进程转变输入参考基准VREF或调剂参考电阻Rref0的巨细来完成，很轻易取得不变的小电流和弥补校准。
因为电阻的失配，参考电阻Rref0的两头电压将会遭到其驱动负载的端电压Vb的影响。同时因为是恒流源，Vb必定会随负载的变更而变更，从而就会影响恒流源的不变性。明显这对高精度的恒流源是不能接管的。以是R1，R2，R3，R4这4个电阻的拔取准绳是失配要尽能够的小，且每对电阻的失配巨细标的目的要分歧。现实中，能够对大批统一批次的紧密电阻遏制挑选，选出此中阻值靠近的4个电阻。
研制仪器须要一个能在0到3兆欧姆电阻上发生1MA电流的恒流源，用UC3845连系12V蓄电池设想了一个，变压器接纳黑色电视机高压包，此中L1用漆包线在原高压包磁心上绕24匝，L3借助本来高压包的一个线圈，L2借助高压包的高压局部。L3和LM393组成限压电路，限定输入电压太高，调理R10 能够调理开路输入电压。
