12V锂电池掩护板

12V锂电池掩护板，16串磷酸铁锂电池掩护板，18650电池掩护板，线路板厂在双面线路板设想时城市优先斟酌锂电池掩护板任务道理，电池之都带大家看一个单节电芯的锂电池掩护板道理，但愿能起到触类旁通的感化。锂电池掩护板按照利用IC，电压等差别而电路及参数有所差别，上面以DW01 配MOS管8205A遏制散布，此中包含其锂电池掩护板的一般任务行动。

锂电池掩护板任务道理

当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输入高电平（即是供电电压），第二脚电压为0V。此时DW01 的第1脚、第3脚电压将别离加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状况，即两个电子开关均处于开状况。此时电芯的负极与掩护板的P-审察当于间接连通，掩护板有电压输入。

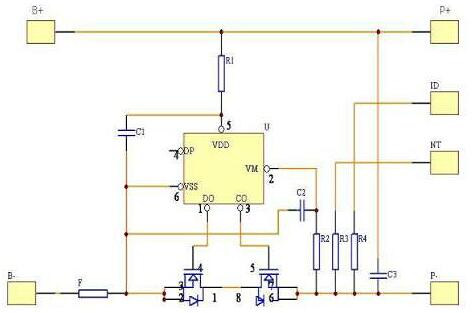

12V锂电池掩护板电路图

掩护板短路掩护节制道理

12V锂电池掩护板图在掩护板对外放电的进程中，8205A内的两个电子开关并不完整等效于两个机器开关，而是等效于两个电阻很小的电阻，并称为8205A的导通内阻，每一个开关的导通内阻约为30m\U 03a9共约为60m\U 03a9，加在G极上的电压现实上是间接节制每一个开关管的导通电阻的巨细当G极电压大于1V时，开关管的导通内阻很小（几十毫欧），相称于开封闭合，当G极电压小于0.7V以下时，开关管的导通内阻很大（几MΩ），相称于开关断开。电压UA便是8205A的导通内阻与放电电流发生的电压，负载电流增大则UA一定增大，因UA0.006L&TImes;IUA又称为8205A的管压降，UA能够简接标明放电电流的巨细。回升到0.2V时便以为负载电流到达了极限值，因此遏制第1脚的输入电压，使第1脚电压变为0V、8205A内的放电节制管封闭，堵截电芯的放电回路，将关断放电节制管。换言之DW01 许可输入的最大电流是3.3A，完成了过电流掩护。

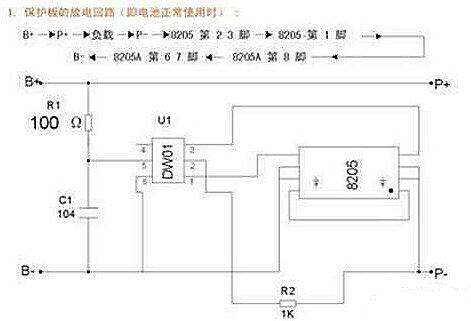

12V锂电池掩护板电路图

掩护板过充电掩护节制道理

当电池经由进程充电器一般充电时，跟着充电时候的增添，电芯的电压将愈来愈高，当电芯电压降落到4.4V时，DW01 将以为电芯电压已处于过充电电压状况，便当即断开第3脚的输入电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而封闭。此时电芯的B-与掩护板的P-之间处于断开状况。即电芯的充电回路被堵截，电芯将遏制充电。掩护板处于过充电状况并一向坚持。比及掩护板的P 与P-间接上放电负载后，因此时固然过充电节制开关管封闭，但其外部的二极管正标的目的与放电回路的标的目的不异，故放电回路能够遏制放电，当电芯的电压被放到低于4.3V时，DW01 遏制过充电掩护状况从头在第3脚输入高电压，使8205A内的过充电节制管导通，即电芯的B-与掩护板P-又从头接上，电芯又能遏制一般的充放电。

掩护板过放电掩护节制道理

当电芯经由进程外接的负载遏制放电时，电芯的电压将渐渐降落，同时DW01 外部将经由进程R1电阻及时监测电芯电压，当电芯电压降落到约2.3V时DW01 将以为电芯电压已处于过放电电压状况，便当即断开第1脚的输入电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而封闭。此时电芯的B-与掩护板的P-之间处于断开状况。即电芯的放电回路被堵截，电芯将遏制放电。掩护板处于过放电状况并一向坚持。比及掩护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便当即遏制过放电状况，从头在第1脚输入高电压，使8205A内的过放电节制管导通，即电芯的B-与掩护板的P-又从头接上，电芯经充电器间接充电。
