电动自行车电路图

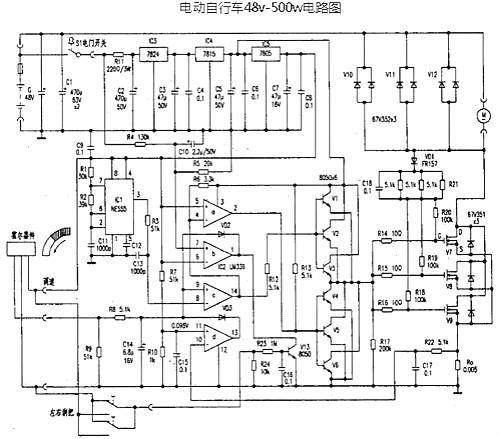

(一）电动自行车48v-500W电路图

电动自行车电路图

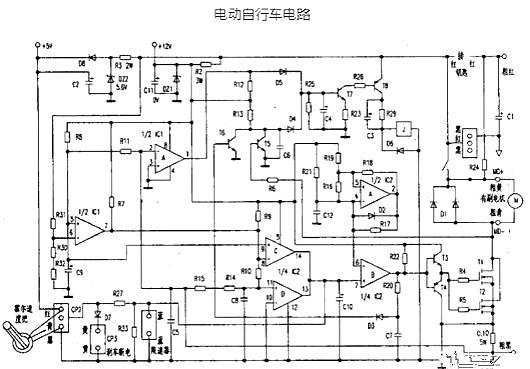

（二）电动自行车电路图

电动自行车电路图

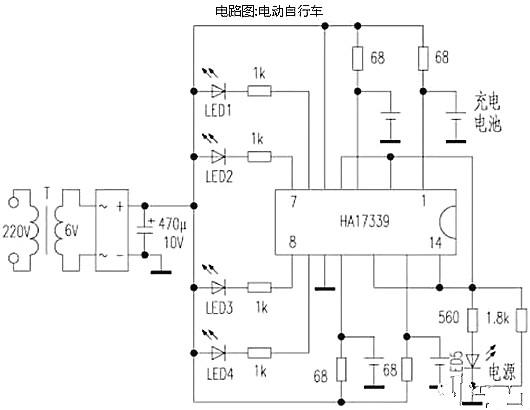

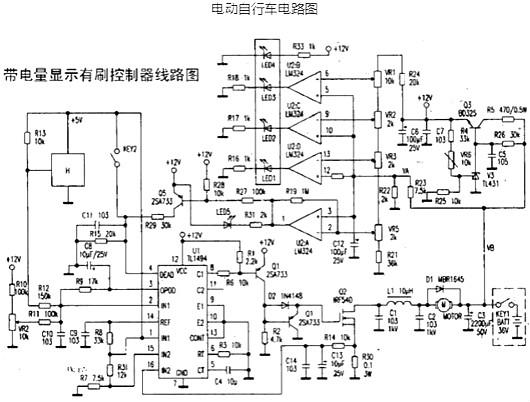

（三）电动自行车电路图

电动自行车电路图

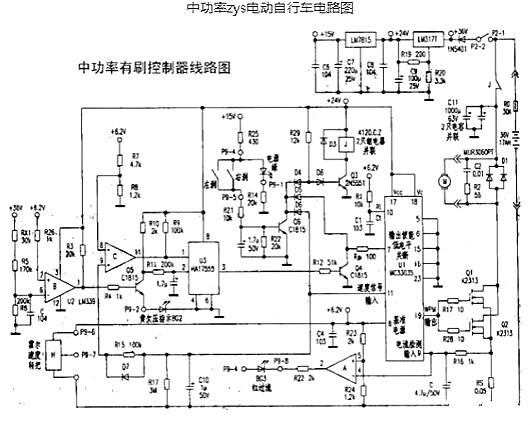

（四）中功率zys电动自行车电路图

电动自行车电路图

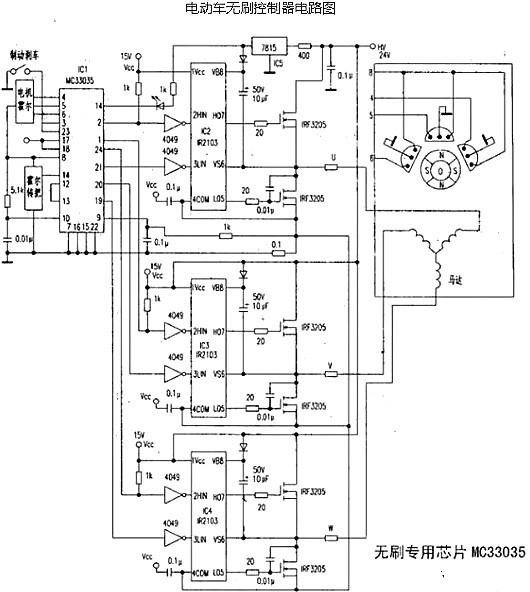

（五）电动车无刷节制器电路图

电动自行车电路图

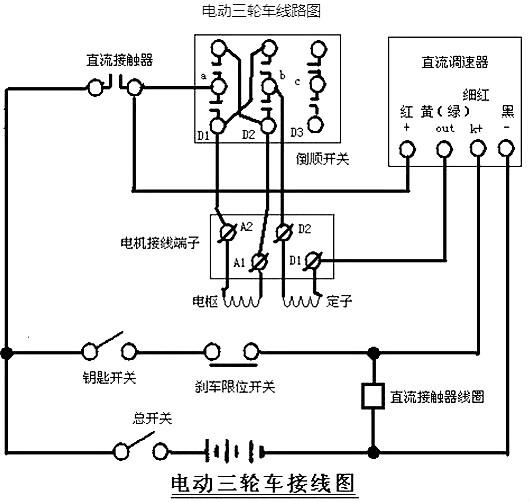

（六）电动三轮车线路图

电动自行车电路图

电路图识读的体例及应注重的题目

识读电动自行车电路图是阐发电路任务道理和判定毛病大要部位的根本，若是不从电路道理上把握其连线纪律，则浏览和诊断电路毛病就会比拟坚苦，是以，识读电动自行车电路图的体例和技能对初学者有较大的指点意思。

1. 识读电动自行车电路图应注重的题目

( 1) 当真读几遍图注在浏览电路图时，必须当真浏览图注。如许能够大抵领会电路的构成及特色。

( 2) 先易后难

有些电动自行车电路图的某些部分电路，或部分电路中的某些部分能够比拟庞杂，临时难以读懂，能够临时放一放，待其余部分电路看懂后，再连系与该电路有关的信息，进一步识读这部分电路。

( 3) 熟习电动自行车电路图形标记

电动自行车电路图是操纵电路图形标记来表现其构成和任务道理的。是以，必须熟习电路图形标记的寄义，能力看懂电路图。

( 4) 领会电气装配在电路图中的安排

在电气体系中，有大量电气装配是机电合一的，如各类继电器，这些电器装配在电路图上表现时，为做到使画面既简略，又便于识图，大多接纳“集合表现法”或“分隔表现法”来反应电路的毗连环境。

( 5) 领会开关、继电器的初始状况

在电路图中，各类开关、继电器都是按初始地位画出的，如按钮未按下，开关未接通，继电器线圈未通电，其触点未闭合(常开触点)或未翻开(常闭触点)，这类状况称为原始状况。但看图时，不能完全按原始状况阐发，不然很难懂得电路所抒发的任务道理。因为大大都用电装备都是经由进程开关、按钮、继电器触点的变更而转变回路的，进而完成差别的电路功效。

( 6) 把握回路准绳

一个具备某种功效的电动自行车电路都是由电源正极经由进程宁静装配(熔断器或易熔线)、节制装配（开关或继电器触点)、用电装备及响应的线路构成。“回路阐发法”便是阐发电路的通路环境。回路准绳在电动自行车电路上的详细情势是：电源正极→导线→开关→用电器→搭铁→统一电源的负极，能力构成回路。如许的电路才是准确的，不然便是读错了或查错了。电流流向必须从电源正极动身，颠末熔断丝、开关、导线比及达用电装备，再颠末导线(或搭铁)回到电源负极。详细体例是：从沿着任务电流的流向，由电源查用电装备；也可逆着电流的标的目的，由用电装备查向电源。出格是查寻一些不太熟习的电路，后者比前者更加便利。

必须注重的是，在上述查找进程中，要出格注重以下两点：

①从电源正极动身，经某用电器(或再经其余用电器)，最初又回到统一电源的正极，因为电源的电位差(电压)仅存在于电源的正负极之间，电源的统一电极是等电位的，不电压。这类“从正到正”的路子是不会产生电流的。

②读图时，电流流向必须是从电源的正极动身，回到电源的负极，而不可随便指定其流向。若偶然从电源正极动身，经用电器回到统一电源的负极 (这是准确的)；偶然又从电源的负极动身，经用电器回到电源的正极，如许固然构成了回路，却因电流标的目的毛病，轻易在某些线圈与磁路中引出毛病的论断，能够使元器件破坏。

（7) 熟习电动自行车电器的布局

熟习电动自行车电器及节制装配的布局道理，对阐发电气体系的电路道理，懂得线路的毗连干系及电路毛病的诊断与解除都是很主要的。

2. 电路图识读体例

电动自行车电路图只申明构成电动自行车电路的各个电气装备的任务道理，如电流走向、流过电器装配的挨次等，图上的导线只申明各电气装备及其间的彼此接洽，而不代表现实装配地位。

电动自行车电路图中电气装配的安排挨次为从左到右、从上到下：供电电源(蓄电池)在左，用电装备在右；各部分电路尽能够画在一路；“前方”在上，搭铁线鄙人；在部分电路的道理图中，旌旗灯号输入(或节制端)在左，旌旗灯号输入端(或驱动端)在右：“前方”在上，搭铁线鄙人。电路图识读的体例以下：

( 1) 领会电路图的特色与划定

电动自行车电路图的表现体例还差别一的划定，差别的出产商绘制的电动自行车电路图都有各自的特色。读图前必须要熟习该电路图所具备的特色，各类电器的图形标记、导线等。

( 2) 熟习电动自行车电路的根基特色

电动自行车电路图的特色是并联、用插接件毗连，用电装备毗连都是由一按照导线与电源的正极相毗连，若是该用电装备的电源线还毗连其余用电装备，则是与电源之间能够串连了熔断器、开关或继电器等，与其余电气体系都是并联干系。

( 3) 浏览全图，框划体系

先看全车电路图，按照电路图上的电气图形标记及笔墨标记，起首对全车电气装备的根基功效作周全地领会，再把一个个零丁的电器体系框出来 (或画出来)。

在框划各个体系时，应注重既不能遗漏各个体系中的组件，也不能多框划其余体系的组件。普通纪律是：各电气体系只需电源和总开关是大众的，其余任何一个体系都应是一个完全的自力的电气回路，即包罗：电源、开关(熔丝)、电器(或电子线路)、导线等，并从电源的正极经导线、开关、熔丝至电器后搭铁，最初回到电源负极，不然所框出的体系图就不准确。

在查找部分电路的进程中，必然要遵照回路准绳。各部分电路只需电源是公用的，任何一个用电装备都要自成回路。看电路图时，应先找出电源部分，而后从电源前方到熔丝、开关，再往下找到用电装备，最初经搭铁回到电源负极。

( 4) 领会各部分电路之间的内涵接洽和彼此干系

从整车电路来说，各部分电路除电源电路分用外，其余部分都是自力的，但它们之间存在着内涵接洽和彼此影响。是以，岂但要熟习各部分电路的构成、特色、任务进程和电流流经的途径，并且还体例会各部分电路之间的接洽和彼此影响。在阐发部分电路的任务进程中，应出格注重开关、继电器触点的任务状况。大大都电气装备都是经由进程开关、继电器触点状况的变更来转变其回路，从而完成差别的电路功效。

在电路图上，开关的触点老是处于零位或静态，即开关处于断开状况或继电器线圈处于失电状况。电子开关如初始通电，其初始状况是电路到达不变任务时的状况；电子开关如初始不通电，其初始状况便是运动时的状况。

( 5) 经由进程分别和接洽熟习整车电路

弄清晰部分电路任务道理后，再来阐发各部分电路之间的接洽，出格是电源电路的接洽，进而弄清晰整车电路的任务道理。

①找出旌旗灯号灯光体系。普通电动自行车都具备转向旌旗灯号灯、制动旌旗灯号灯、喇叭等装配。这些旌旗灯号装配属于随时能够利用的长久任务的电器，都接在经常使用的接线柱上，只受一个开关的节制，以避免迟误旌旗灯号的收回。

②找出仪表体系。仪表体系电路都受电源锁节制。

( 6) 分清相干毗连电路的干系

一些电路相互之间存在某种干系，某一电路产生毛病偶然也会影响到其余电路的任务。是以，对如许一些电路，必须领会它们之间的干系，以便于停止电路道理与毛病阐发。首要有以下几种干系。

①并联干系。转向旌旗灯号电路中统一侧的前后转向灯电路是一种并联干系，它们受统一个闪光器节制。当某个转向灯或电路呈现了断路或短路毛病后，会因回路的等效电阻转变而使闪光频次转变。是以，当呈现单边转向灯闪光频次非常时，就应当即遐想到该侧的转向灯电路有毛病。

②节制与被节制干系。继电器线圈电路与继电器触点毗连的电路之间是节制与被节制的干系，在阐发触点所毗连的电路不能普通任务时，除查抄该电路、该电路电器及继电器触点自身的毛病能够性外，还应查抄继电器线圈电路有没有毛病(包罗线路、继电器线圈及节制开关等)。
