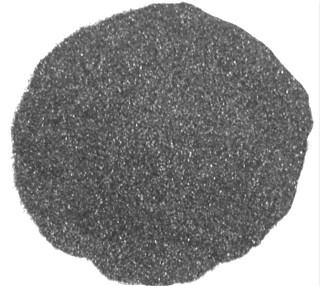

碳化硅

非金属碳化物

碳化硅是由硅与碳元素以共价键连系的非金属碳化物，硬度仅次于金刚石和碳化硼。化学式为SiC。无色晶体，外表氧化或含杂质时呈蓝玄色。具备金刚石布局的碳化硅变体俗称金刚砂。金刚砂的硬度靠拢金刚石，热牢固性好，2127℃时由β-碳化硅转变成α-碳化硅，α-碳化硅在2400℃仍然牢固。对氢氟酸水溶液和浓硫酸牢固，对浓氢氟酸与硝酸的夹杂酸或磷酸则不牢固。在氛围氛中被熔融的碱分化。它分为野生分化碳化硅和自然碳化硅。自然碳化硅称为碳硅石，主要赋存于金伯利岩及火山角闪岩中，但其量甚少，无发掘代价。

财产用碳化硅为野生碳化硅，SiC含量为95%～99.5%，常含少许的游离碳，和Fe2O3、Si和SiO2等杂质。碳化硅按结晶范例可分为六方晶系(α-SiC)和立方晶系(β-SiC)，六方晶系又因其结晶摆列的周期性差别有六方晶胞的晶型(2H、4H、6H……等)和菱形晶胞的晶型(15R、21R、27R……等)，碳化硅的同质多晶布局有100多种。财产碳化硅为α-SiC和β-SiC的夹杂物，色采有玄色和绿色两种。纯正的碳化硅为无色透明，含杂质时呈玄色、绿色、蓝色及黄色。六方和立方晶系，晶体为板状，复三方柱状。具备玻璃光芒，密度为3.17～3.47g/cm3，莫氏硬度9.2，显微硬度30380～33320MPa；熔点：在大气中2050℃初步分化，在回复复兴氛围下2600℃初步分化；弹性模量为466、480MPa；抗拉强度为171.5MPa；耐压强度为1029MPa；线收缩系数为(25～1000℃)5.0×10-6/℃；热导率(20℃)为59W/(m·K)。化学性子牢固，在HCl、H2SO4和HF中煮沸也不受浸蚀，但在浓H3PO4中于230℃初步分化。

图中为碳化硅与各类气体和化学品的反应 碳化硅可用作研磨材料、耐火材料、电阻发烧元件及脱氧剂等。在耐火材料财产中，碳化硅用来生产各类碳化硅砖，也可用作增加剂或抗氧化剂。

发明前史

碳化硅是由美国工程师艾奇逊(E.G.Acheson)在1891年电熔金刚石时偶然发明的一种碳化物。当时误以为是和刚玉的化合物，取名金刚砂。1893年，艾奇逊研讨出制作碳化硅的财产方法，以炭质材料为炉芯的电阻炉，通电加热SiO2和炭的夹杂物，反应天生碳化硅的专利方法(美国专利492767号)。

分类和分级

按光彩、用途和布局的差别，碳化硅可分为差别的种别。

纯碳化硅是无色透明的晶体。财产碳化硅则有没有色、淡黄色、浅绿色、深绿色或浅蓝色、深蓝色乃至玄色。磨料职业把碳化硅按光彩分为黑碳化硅和绿碳化硅两大类，其间无色的直到深绿色的都纳入绿碳化硅;浅蓝色的至玄色的则纳入黑碳化硅。碳化硅多色的缘由与各类杂质的存在有关。财产碳化硅普通含有2%摆布的各类杂质，主要有二氧化硅、硅、铁、铝、钙、镁、碳等。当结晶中熔有较多的碳时，结晶是玄色。绿碳化硅较脆，黑碳化硅较韧，前者研磨能力略高于后者。按粒度大小，产物分为差别的品级。我国磨料职业法则，黑碳化硅有17个品级;绿碳化硅有21个粒度品级。80号及其以上的磨料称磨粒，100～280号磨料称磨粉。

按用途差别：碳化硅又分为磨料用、耐火材料用、脱氧剂用、电工用碳化硅等。磨料用碳化硅其SiC含量应在98%以上。耐火材料用碳化硅又分为(1)高等耐火材料黑碳化硅，其SiC含量与磨料用碳化硅完全不异;(2)二级耐火材料黑碳化硅，SiC含量大于90%;(3)高档次耐火材料黑碳化硅，SiC含量大于83%。脱氧剂用碳化硅，SiC含量普通请求大于90%。但炭素财产石墨化炉保温猜中碳化硅含量大于45%的颠末处置也可用做炼钢脱氧剂。脱氧剂用碳化硅有粉末状与成型块两种。粉末状脱氧剂黑碳化硅普通有4～0.5mm和0.5～0.1mm两种粒度。电工用碳化硅有两种主要种别：(1)电热元件用绿碳化硅，其实质与磨料用绿碳化硅完全一样。(2)避雷器用碳化硅，其电服从请求出格，差别于磨料用耐火材料用黑碳化硅。

碳化硅的用途

碳化硅成品具备耐低温、耐磨、耐热震、耐化学侵蚀、耐辐射和精采的导电性、导热性等出格服从，因此在公民经济各部门中具备遍及的用途。在我国，绿碳化硅主要用做磨料。黑碳化硅用于制作磨具，多用于切开和研磨抗张强度低的材料，如玻璃、陶瓷、石料和耐火物等，一路也用于铸铁整机和有色金属材料的磨削。绿碳化硅制成的磨具，多用于硬质合金、钛合金、光学玻璃的磨削，一路也用于缸套的珩磨及高速钢刀具的精磨。立方碳化硅磨具公用于微型轴承的超精磨。用电镀方法将碳化硅微粉涂敷于水轮机叶轮上，可大大进步叶轮的耐磨性;用机器压力将立方体SiC200号磨粉与W28微粉压入内燃机的汽缸壁上，可耽误缸体寿数一倍以上。

在电气财产中，碳化硅可用做避雷器阀体、硅碳电热元件、远红外线产生器等。在电子财产中，如在财产碳化硅炉内或在财产炉上用出格方法培育出来大片无缺的碳化硅单晶体，可作为发光二极管(如晶体灯、数字管灯)的基片;高纯碳化硅晶体是制作耐辐射低温半导体的优良材料。碳化硅是少许禁带宽度大(2.86eV)且具备P及n两种导电范例的半导体材料之一。

在航天财产中，用碳化硅制作的燃气滤片、熄灭室喷嘴已用于火箭手艺中。现已实现财产化生产的碳化硅纤维，是一种旧式高强度、高模量材料，具备优良的耐热性和耐氧化性，与金属、树脂有精采的相容性。利用温度可达1200℃，低温下强度对峙率可达80%以上。可用以制作热屏障材料、耐低温保送带、过滤低温气体或熔融金属的滤布，也可与炭纤维或玻璃纤维复适用做加强金属和陶瓷的加强材料。

高档次的碳化硅可用做炼钢脱氧剂及铸铁增加剂。

在炭素财产中，碳化硅主要用来生产炼铁高炉用砖，如石墨碳化硅、氮化硅连系的碳化硅砖等。

在石墨电极生产中，碳化硅还用做耐氧化涂层电极的涂层耐火烧结料的配猜中，以增加涂层对温度急剧转变的蒙受能力。

在特种炭素材料——生物炭的制作中，常以丙烷和三氯甲基硅烷为气体材料，经低温热解反应，在石墨基体上聚积天生含硅热解炭涂层，以增加成品的硬度、强度和耐磨性。涂层中的碳化硅以β-SiC的晶型存在，晶粒尺寸为1μm摆布。用此法制作的生物炭成品如含硅热解炭野生心脏瓣膜等，具备很好的生物相容性。

碳化硅主要表现在那几大范围呢？

在半导体范围的利用

碳化硅一维纳米材料由于自身的微观形貌和晶体布局使其具备更多怪异的优良服从和越发遍及的利用前景，被遍及以为无望成为第三代宽带隙半导体材料的主要组成单位。

第三代半导体材料即宽禁带半导体材料，又称低温半导体材料，主要包罗碳化硅、氮化镓、氮化铝、氧化锌、金刚石等。这类材料具备宽的禁带宽度（禁带宽度大于2.2ev）、高的热导率、高的击穿电场、高的抗辐射能力、高的电子饱和速度等特色，适用于低温、高频、抗辐射及大功率器件的制作。第三代半导体材料凭仗着其优良的特征，将来利用前景很是宽阔。

在光伏范围的利用

光伏逆变器对光伏发电结果很是主要，不但具备直相同更换服从，还具备最大限制地阐扬太阳电池服从的服从和系统毛病掩护服从。归结起来有自动运行和停机服从、最大功率钉梢操控服从、防零丁运行服从（并网系统用）、自动电压调剂服从（并网系统用）、直流检测服从（并网系统用）、直流接地检测服从（并网系统用）等。

国际逆变器厂家对新手艺和新器件的利用还是太少，以碳化硅为功率器件的逆变器，并且初步多量量利用，碳化硅内阻很少，可以或许把功率做很高，开关频次可以或许到达10K，也可以或许节俭LC滤波器和母线电容。碳化硅材料在光伏逆变器利用上或有突破。

在航空范围的利用

碳化硅制作成碳化硅纤维，碳化硅纤维主要用作耐低温材料和加强材料，耐低温材料包罗热屏障材料、耐低温保送带、过滤低温气体或熔融金属的滤布等。用做加强材料时，常与碳纤维或玻璃纤维适用，以加强金属（如铝）和陶瓷为主，如做成喷气式飞机的刹车片、策念头叶片、着陆齿轮箱和机身布局材料等，还可用做体育用品，其短切纤维则可用做低温炉材等。

碳化硅粗料已能良多供应，可是手艺含量极高 的纳米级碳化硅粉体的利用短时候不能够组成范围经济。碳化硅晶片在我国研制尚属起步阶段，碳化硅晶片在国际的利用较少，碳化硅材料财产的睁开缺少下流利用企业的撑持。就人材培育和手艺研制等睁开紧密亲密协作；加强企业间的相同，特别要主动参与国际相同勾当，进步企业睁开程度；正视企业品牌制作，尽力打造企业的拳头产物等。
