LED电源

一、LED路灯电源假想打算

作为LED电源的一种，LED路灯电源是今朝国际照明市场中首要的构成关头，正在逐步代替传统途径照明情势。就今朝的路灯电源市场环境来看，高频次、高靠得住性逐步成为诸多新产物在假想时所重点存眷的两个标的目的。下文为大师总结了三种日常平凡比拟罕见的LED路灯电源假想打算，并将其优错误谬误遏制了比拟。

起首要为大师分享的LED路灯电源打算，是一种直接AC输出，对6串LED区分做恒流把握的假想打算。这类假想思绪是今朝市道上频次最高、通路利润最低的假想打算，其电路假想图以下图图1所示。从图1中能够或许或许看到，在这类LED电源打算中，直接用光电啮合器对高等侧通路遏制回溯把握，调度输出电压。比拟较此前国际操纵的一些照明打算来看，该打算的电门耗损少。将CS的电压活动正在0.25V，对6串LED区分做恒流把握。IC会侦测FB的地位，将电压最低那串LED活动正在0.5V。这是由于各串LED的Vf值的总数是不分歧的，发生的压降会落正在MOS管上并会致使一些耗损。假设是普通对Vf分BIN遴选那时的LED，耗损理当能够或许或许把握正在2%以内，少于普通的电门耗损。

LED电源

与传统的路灯照明假想打算比拟，这类新型打算的上风是频次高、利润低，合用于能够或许或许用AC直接输出的路灯。绝对应的，这一打算最大的题目就在于AC输出须要较多的研制利润。

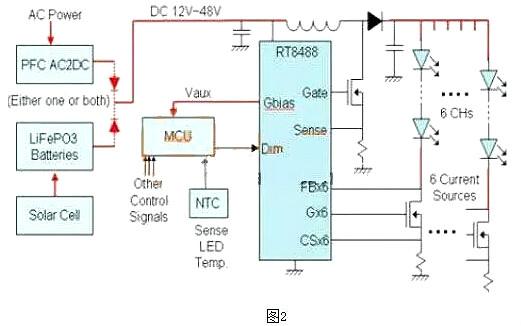

接上去要为大师分享的第二种LED电源打算是一种DC或电池组输出，对6串LED区分做恒流把握的路灯照明假想。该打算中首要采取多串的升温机关假想，其自身的LED驱动情势与第一种打算相近似，而两者之间的首要差别则在于由AC输出改成DC或是由电池组输出，该打算的电路假想图纸以下图图2所示。

从图2的假想图中咱们能够或许或许看到，在这一电源体系中，高压侧传感如要知足照明须要，则需弃取得当的MOS管，在选对场效应管的条件下LED能够或许或许串相称多的照明颗数。绝对AC输出的打算，这类假想打算是比拟轻易的，可是由于在这一电源体系假想中多了一次升温的电门，频次绝对较低。与第一种打算比拟，该种假想打算的利益是构想轻易、通路利润低，其错误谬误是频次较低。该打算在现实操纵中更适合夜间照明的月光电池组或颠末适配重输出的路灯。

LED电源

单串降压机关的LED路灯电源，是咱们要为大师分享的第三种比拟罕见的假想打算。这类假想打算的电路体系图纸以下图图3所示。作为一种能够或许或许实现模块化假想的打算，该打算的修改比拟简略，可是其美中缺乏的地方在于每串都须要一个自力的电源模块，比拟较前两种打算来看出产利润较高，而降压的机关会让LED的数目受只限IC的耐压。从图3中能够或许或许看到，在这一电源体系中的LED最多串到14颗，假设要假想20W的灯条，就须要操纵700mA的LED。为了使频次到达最高，必须瞄准于LED的数目来调度输出电压，也便是适配重的输出电压。以10颗LED为例，假设要到达最高频次，就必需把输出电压调到约42V表里。

LED电源

与上文中所先容的两种打算比拟，这一LED电源假想打算的利益是降压机关频次较高、单串假想和设置装备摆设的活络度比拟高，宜颠末适配重输出的路灯。其错误谬误则是通路利润较高，且在假想的进程中LED并联数目受限于IC耐压。

二、LED驱动电源的分类及特征

1、按驱动体例可分为两大类：
（1）恒流式：

a、恒流驱动电路输出的电流是恒定的，而输出的直流电压却跟着负载阻值的巨细差别在一定规模内变更，负载阻值小，输出电压就低，负载阻值越大，输出电压也就越高；

b、恒流电路不怕负载短路，但严禁负载完整开路。

c、恒流驱动电路驱动LED是较为抱负的，但绝对而言价钱较高。

d、应注重所操纵最大蒙受电流及电压值，它限定了LED的操纵数目；

（2）稳压式：

a、当稳压电路中的各项参数肯定今后，输出的电压是牢固的，而输出的电流却跟着负载的增减而变更；

b、稳压电路不怕负载开路，但严禁负载完整短路。

c、以稳压驱动电路驱动LED，每串须要加上适合的电阻方能够使每串LED显现亮度平均；

d、亮度会受整流而来的电压变更影响。

2、按电路布局体例分类

（1）电阻、电容降压体例：经由进程电容降压，在明灭操纵时，由于充放电的感化，经由进程LED的刹时电流极大，轻易破坏芯片。易受电网电压动摇的影响，电源效力低、靠得住性低。

（2）电阻降压体例：经由进程电阻降压，受电网电压变更的搅扰较大，不轻易做成稳压电源，降压电阻要耗损很大局部的能量，以是这类供电体例电源效力很低，并且体系的靠得住也较低。

（3）惯例变压器降压体例：电源体积小、分量侧重、电源效力也很低、普通只需45%～60%，以是普通很少用，靠得住性不高。

（4）电子变压器降压体例：电源效力较低，电压规模也不宽，普通180～240V，涟漪搅扰大。

（5）RCC降压体例开关电源：稳压规模比拟宽、电源效力比拟高，普通能够或许或许做到70%～80%，操纵也较广。由于这类节制体例的振荡频次是不持续，开关频次不轻易节制，负载电压涟漪系数也比拟大，非常负载顺应性差。

（6）PWM节制体例开关电源：首要由四局部构成，输出整流滤波局部、输出整流滤波局部、PWM稳压节制局部、开关能量转换局部。PWM开关稳压的根基任务道理便是在输出电压、外部参数及外接负载变更的环境下，节制电路经由进程被节制旌旗灯号与基准旌旗灯号的差值遏制闭环反应，调理主电路开关器件导通的脉冲宽度，使得开关电源的输出电压或电流不变（即响应稳压电源或恒流电源）。电源效力极高，普通能够或许或许做到80%～90%，输出电压、电流不变。普通这类电路都有完美的掩护方法，属高靠得住性电源。

三、LED电源选型体例、装备及成长趋向

LED凡是按照主波长、发光强度、光通亮、色温、任务电压、反向击穿电压等几个关头参数遏制测试与分选。LED的测试与分选是LED出产进程中的一项须要工序。今朝，它是良多LED芯片和封装厂商的产能瓶颈，也是LED芯片出产和封装本钱的首要构成局部。

1. LED的分选体例

LED的分选有两种体例：一是以芯片为底子的测试分选，二是对封装好的LED遏制测试分选。

（1）芯片的测试分选

LED芯片分选难度很大，首要缘由是LED芯片尺寸普通都很小，从9mil到14mil（0.22-0.35nm）。如许小的芯片须要微探针能力够或许或许实现测试，分选进程须要切确的机器和图象辨认体系，这使得装备的造价变得很高，并且测试速率遭到限定。此刻的LED芯片测试分选机价钱约在100万元国民币\台，其测试速率在每小时10000只摆布。若是按照每个月25天计较，每台分选机的产能为每个月5KK。

今朝，芯片的测试分选有两种体例：一种体例是测试分选由统一台机器实现，它的长处是靠得住，但速率很慢，产能低；另外一种体例是测试和分选由两台机器实现，测试装备记实下每个芯片的地位和参数，而后把这些数据通报到分选装备上，遏制疾速分选、如许做的长处是疾速，但错误谬误是靠得住性比拟低，轻易犯错，由于在测试与分选两个步骤之间凡是另有衬底减薄和芯片分手的工艺进程，而在这个进程中，内涵片有能够破裂、局部完整破裂或局部完整，使得现实的芯片散布与贮存在分选机里的数据不符，造成份选坚苦。

从底子上处置芯片测试分选瓶颈题目的关头是改良内涵片平均性。若是一片内涵片波长散布在2nm以内，亮度的变更在+15%以内，则能够或许或许将这个电影上的一切芯片归为一档（Bin），只需经由进程测试把分歧格的芯片去除便可，将大大增添芯片的产能和下降芯片的本钱。在平均性不是很好的环境下，也能够或许或许用测试并把“分歧格产物较多”的芯片地域用喷墨涂抹的体例处置掉，从而疾速地取得想要的“及格”芯片，但如许做的本钱太高，会把良多适合其他客房请求的芯片都做为分歧格证的成品处置，最初核算出的芯片本钱能够是市场没法接管的程度。

（2）LED的测试分选

封装后的LED能够或许或许按照波长、发光强度、发光角度和任务电压等遏制测试分选。其成果是把LED分红良多档（Bin）和种别，而后测试分选机遇主动地按照设定的测试规范把LED分装在差别的Bin盒内。由于人们对LED的请求愈来愈高，初期的分选机是32Bin，厥后增添到64Bin，此刻已有72Bin的商用分选机。即便如许，分Bin的LED手艺目标依然没法知足出产和市场的须要。

LED测试分选机是在一个特定的任务台电流下（如20mA），对LED遏制测试，普通还会做一个反向电压值的测试。此刻的LED测试分选机价钱约在40~50万国民币/台，其测试速率在每小时18000只摆布。若是按照每个月25天，天天20小时的任务时候计较，每台分选机的产能为每个月9KK。

大型显现屏或其他高级操纵客户，对LED的品质请求较高。出格是在波长与亮度分歧性的请求上很严酷。假设LED封装厂在芯片推销时不提出严酷的请求，则这些封装厂在大批的封装后会发明，封装好的LED中只需很少数目的产物能知足某一客户的请求，其他大局部将变成堆栈里的存货。这类景象迫使LED封装厂在推销LED芯片时提出严酷的请求，出格是波长、亮度和任务台电压的目标；比方，曩昔对波长请求是+2nm，而此刻则请求为+1nm，乃至在某些操纵上，已提出+0.5nm的请求。如许对芯片厂就发生了庞大的压力，在芯片发卖前必须遏制严酷的分选。

从以上对LED与LED芯片分拔取的阐发中能够或许或许看出，比拟经济的做法是对LED遏制测试分选。可是由于LED的品种单一，有差别的情势，不现的外形，差别的尺寸，差别的发光角度，差别的客户请求，差别的操纵请求，这操纵权得完整经由进程LED测试分拔取遏制产物的分选变得很难操纵。并且今朝LED的操纵首要散布在几个波长段和亮度段的规模，一个封装厂很难筹办全数客户须要的各类情势和品种的LED。以是题目的关头又回到MOCVD的内涵工艺进程，若何生长出所需波长及亮度的LED内涵片是下降本钱的关头点，这个题目不处置，LED的产能及本钱仍将得不到完整处置。但在内涵片的平均度取得节制之前，比拟行之有用的体例是处置疾速低本钱的芯片分选题目。

2. 分选装备

今朝，LED芯片的测试分选装备首要由美国和日本厂商供给，而LED的测试分选装备大多由台湾地域、香港厂商供给，中国大陆还不能供给近似装备的厂家。LED芯片分选机首要包罗两大硬件局部（机器手、微探针和光电测试仪）和一套体系软件，而这三局局部别由差别厂家供给再集成起来；而LED测试分拔取机则包罗LED的机器传输，贮存和光电测试两局部。

3. LED分拔取手艺成长趋向

（1）在内涵片的平均度取得节制之前，研发疾速低本钱芯片分选工艺和装备。

（2）跟着W级功率LED手艺的成长，传统LED产物参数检测规范及测试体例已不能知足照明操纵的须要，须开辟全新的测试规范和体例，包罗更多的与照明相干的光学内容。

（3）在LED体系寿命测试中，研发LED体系的持久机能和寿命疾速测定评估手艺。

（4）照明用LED是处于大电流驱动下任务，这就对其提出更高的靠得住性请求。传统LED的挑选体例不适合照明用大功率LED，必须开辟新的挑选实验方法，剔除初期生效品，保障产物的靠得住性。

四、假想LED驱动电源的一些倡议

1、LED电流巨细

大师都晓得LEDripple过大的话，LED寿命会遭到影响，影响有多大，但今朝不详细的目标。

2、芯片发烧

这首要针对内置电源调制器的高压驱动芯片，下降芯片的功耗，不要引入额定的功耗，做好散热。

3、功率管发烧

功率管的功耗分红两局部，开关消耗和导通消耗。LED是电驱动操纵，开关侵害要弘远于导通消耗。开关消耗与功率管的cgd和cgs和芯片的驱动能力和任务频次有关，以是要处置功率管的发烧能够或许或许从以下几个方面处置：

A、不能单方面按照导通电阻巨细来挑选MOS功率管，由于内阻越小，cgs和cgd电容越大。

B、剩下的便是频次和芯片驱动能力了，这里只谈频次的影响。频次与导通消耗同样成反比，以是功率管发烧时，起首要想一想是否是频次挑选的有点高。当频次下降时，为了取得不异的负载能力，峰值电流一定要变大或电感也变大，这都有能够致使电感进入饱和地域。若是电感饱和电流够大，能够或许或许斟酌将CCM(持续电流情势)转变成DCM(非持续电流情势)，如许就须要增添一个负载电容了。
