这里首要是报告逆变器是由MOS场效应管，通俗电源变压器组成。其输入功率取决于MOS场效应管和电源变压器的功率，免去了啰嗦的变压器绕制，合适电子喜好者专业建造中接纳。上面先容该逆变器的任务道理及建造进程。

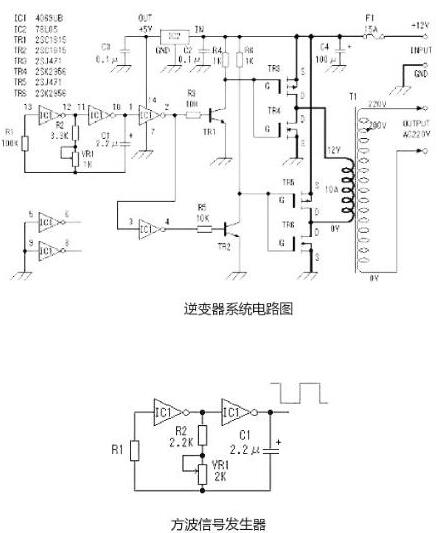

这里接纳六反相器CD4069组成方波旌旗灯号产生器。电路中R1是弥补电阻，用于改良因为电源电压的变更而引发的振荡频次不稳。电路的振荡是经由过程电容C1充放电实现的。其振荡频次为f=1/2.2RC.图示电路的最大频次为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;最小频次fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz.因为元件的偏差，现实值会略有差别。别的过剩的反相器，输入端接地防止影响别的电路。

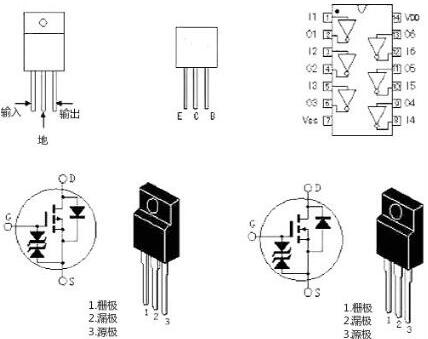

逆变器用的变压器接纳次级为12V、电流为10A、低级电压为220V的成品电源变压器。P沟道MOS场效应管（2SJ471）最大漏极电流为30A，在场效应管导通时，漏-源极间电阻为25毫欧。此时假设颠末10A电流时会有2.5W的功率花费。N沟道MOS场效应（2SK2956）最大漏极电流为50A，场效应管导通时，漏-源极间电阻为7毫欧，此时假设颠末10A电流时花费的功率为0.7W.由此咱们也可知在一样的任务电流状况下，2SJ471的发烧量约为2SK2956的4倍。以是在思虑散热器时应寄望这点。图8揭示本文介绍的逆变
器场效应管在散热器（100mm×100mm×17mm）上的地位漫衍和接法。固然场效应管任务于开关状况时发烧量不会很大，出于宁静思虑这里选用的散热器稍偏大。

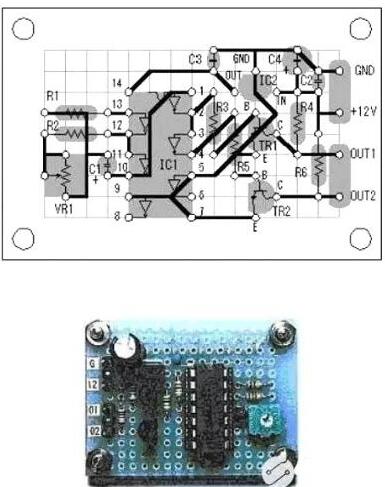

1：逆变器电路板
2：逆变器所用元器件
3：逆变器地位散布与接法
（一）在停止电源设想时，效力与靠得住性都是设想者起首斟酌的身分，在设想逆变电源时更是如斯。逆变电源靠得住性的晋升对老手们来讲是一个较为头疼的题目，固然有材料可供参考，但此中值给出了局部体例，却不给出一些技能或道理上的讲授。

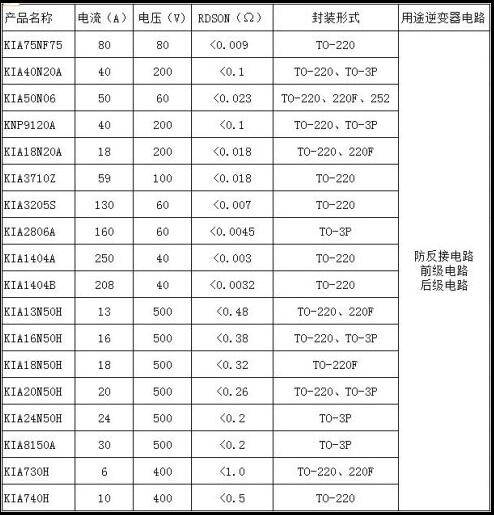

MOS管差别的封装情势对原器件的参数设定与选型一样会影响到产物的靠得住性,须要谨严看待。电源逆变器MOS管经常使用型号是须要根据输入或输入电压的差别来挑选差别BVDSS电压的MOS管。
（二）KIA产物特色：1、高频特征、低温特征、高压特征； 2：碳化硅器件是划一硅器件耐压的10倍； 3：碳化硅肖特基管耐压可达2400V； 4：碳化硅场效应管耐压可达数万伏。且通态电阻小。
