高压三相四线有功电能表经电流互感器接线合用于计量高压大电流(电流大于50A)负荷
高压三相四线有功电能表经电压互感器和电流互感器的接线合用于110KV及以上电网（中性点有用接地电网）
高压三相三线有功电能表经电压互感器和电流互感器的接线合用于10KV、35KV电网（中性点非有用接地电网

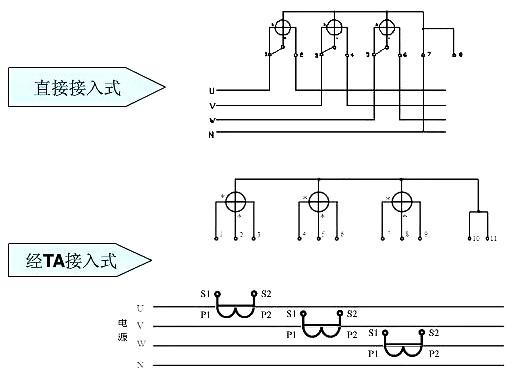

(1)高压三相四线有功电能表经电流互感器接线合用于计量高压大电流(电流大于50A)负荷

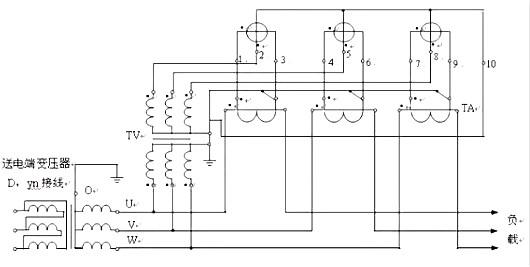

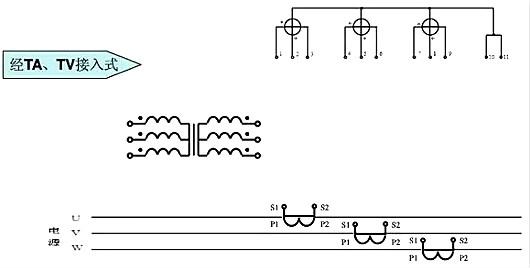

(2)高压三相四线有功电能表经电压互感器和电流互感器的接线合用于110KV及以上电网（中性点有用接地电网）

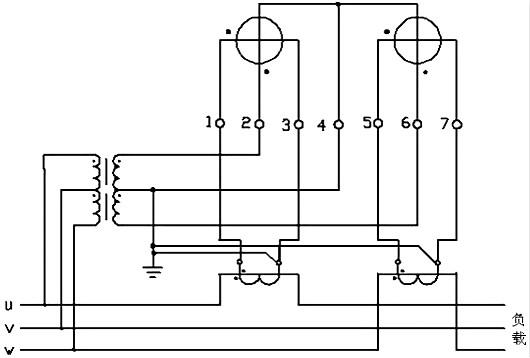

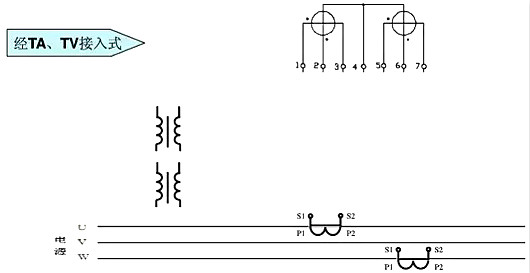

(3)高压三相三线有功电能表经电压互感器和电流互感器的接线合用于10KV、35KV电网（中性点非有用接地电网）

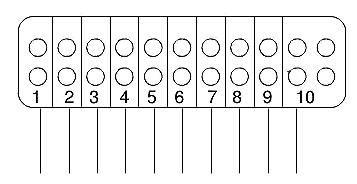

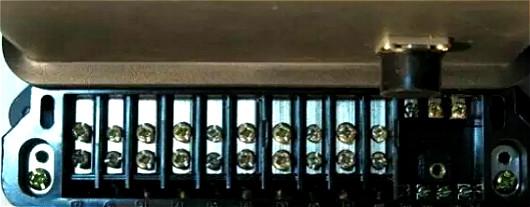

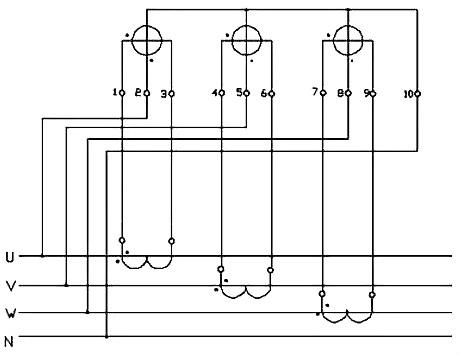

(1)高压三相四线有功电能表经电流互感器接线需接10根线：六根电流线、四根电压线。

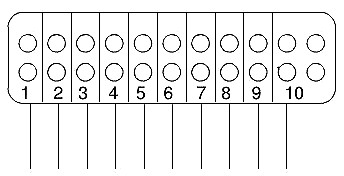

(2)高压三相四线有功电能表经电流互感器、电压互感器接线需接10根线：六根电流线、四根电压线。
(3)高压三相三线有功电能表经电流互感器、电压互感器接线需接7根线：四根电流线、三根电压线。
