安靖器电路图

HID是High Intensity Discharge的英文缩写，即为高压气体放电灯（如图3所示）。因为HID外部充填氙气，是以也被称作氙气灯，最早操纵于航空运输上。

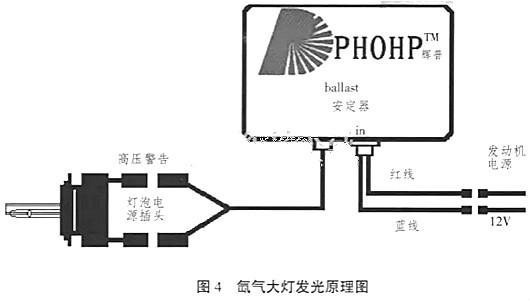

氙气大灯发光道理（道理图见图4)是接通电源后，经由进程配套电子安靖器，将汽车蓄电池12V电压刹时晋升到2万V以上的高压脉冲电压，操纵正负电安慰氙气与罕见金属发生化学反映发光，HID灯胆的灯管内另有1颗小小的玻璃球，这此中就添补了氙气及少量罕见金属，只需用电流去安慰它们遏制化学反映，激活氙气灯胆中的氙气在电弧中发生3000～12000K色温的微弱光线。尔后再将电压转成85V摆布，不变延续供给氙气灯胆发光。

安靖器电路图

安靖器的优错误谬误

（1 ）HID比卤素灯寿命更长：钨丝在通俗利用情况下颠末280h就会断掉，卤素灯胆就坏掉了，而HID灯管内的气体利用时候能够到达2500h以上。

（2）HID比卤素灯更亮：HID氮气灯能够输出高达32001m的亮度，而通俗卤素灯胆最多也只能发生10001m高低的亮度。也便是说汽车氙气大灯的亮度晋升300%，照得更亮、更广、更远，实在这才是HID的最大魅力。良多利用过HID氢气灯的车主反映，装置了HID氖气灯视野杰出，夜间驾驶的宁静性大大进步。不异灯胆装到差别车子上亮度会略有所差别。通俗地以为：车子越好总成（反光碗）越好就越亮，反之结果要绝对差些。氙气灯在点亮1s到达终究亮度的25%、4s到达终究亮度的80% 、 2～4min后不变。跟着氙气份子在灯胆内越用越活泼，灯胆用得时候越长就会越亮。

（3 ）HID比卤素灯更省电：卤素灯耗损的电能为55W/5.5A以上，而氙气大灯因为能效转换高，以是岂但能供给更好的光效，还能以仅需35W/3.5A的电能通俗任务，比卤素灯省电50％以上。大大加重汽车电力体系的承担，响应进步了车辆机能。

（4）色温温馨度高：HID灯收回的6000K摆布色温的光，是靠近白天日光结果的色温，人眼的接管度及温馨度最高。如许的灯光用在车辆的夜间照明上，能够有用削减驾驶人的视觉委靡，对驾车宁静性有较着改良。

错误谬误

（1）高频搅扰：氙气灯启动刹时须要几万V的高压。有一定的能够性会搅扰车内电气。其发生的比例很小，可是有能够性。

（2）穿透性：氙气灯的色温比拟高，按照光学道理，色温越高越轻易被低色温的灯光所笼盖。别的氙灯在雨雪雾气候下的穿透力比拟差。

（3）夺目效应：氙气灯光的光通量大，在远光灯利用时，有较大的夺目效应，影响交通宁静，以是氨气灯用于远光时必须共同透镜利用。

注：对色温／功率。K是色温的值，它只是代表色彩。在氙气灯中咱们用K数表现更轻易分清灯胆收回光的色彩。比方4300K是收回白中带黄的光，外管渡膜后收回的黄金光（穿透力较好），5000K是收回白中微略带黄的光；6000K就发红色的光（照到路面眼睛看起来最舒畅），8000K会在红色中带点蓝，1万K就收回淡蓝色的光；1.2万K便是有点蓝紫色。

安靖器的感化

用的HID安靖器有三种：通俗安靖、快启安靖器息争码安靖器，和一体化安靖器。

通俗安靖器：首要功效便是将12V汽车电源转换成万伏电源，俗称变压器，镇流器，稳流器！

快启安靖器：通俗安靖器启动时候大于3秒，为适操纵车须要，很多企业出产了快启安靖器能够到达1秒速亮（实在用途并不大，因为现实开车时用灯并不差那一秒两秒）。

解码安靖器：有局部车型（如公共）原车大灯线路颠末行车电脑，而卤素灯任务道理跟氙气灯差别，使得行车电脑检测不到氙气灯，形成改装好的大灯不亮或一闪一闪等题目。解码安靖器便是加装解码体系使汽车不再有报警提醒。

一体化安靖器：与通俗安靖器最直观的差别，在于它是专车公用的，并且按原车灯座/防水后盖接纳一体化设想，装置后与原车总成连为一体，不须要外挂安靖器，简略、宁静、不变。

劣质安靖器有哪些隐患：氙气灯固然寿命很长，但因为它并不是自力任务的，以是安靖器品德的黑白间接干系到整套体系的寿命是非。劣质安靖器因为其电压电流不不变，发生太高太低的电压电流，不只不能保障与氙气灯胆同寿命，更会在任务时发生激烈的电磁搅扰，影响车内收音机、电子装备任务。

若何辨别优良安靖器与劣质安靖器

看外表

劣质安靖器常常唱工粗拙，偷工减料，并且因为贫乏规范模具和出产工艺，劣质安靖器常常偏差比拟大，即便标榜专车公用，也难以真正做到完整婚配。

优良安靖器不管在外表、用料和唱工上都比通俗产物更胜一筹，外表凡是颠末处置，滑腻细致；并且是按照原车模具专车开辟，精准合适原车尺寸，无缝对接。

看电路板

安靖器的外部电器板是最焦点的局部，也是决议安靖器品德的焦点身分。

劣质安靖器凡是利用摹拟电路设想，电路板上的元器件通俗接纳通俗的通用元件，手工插件与贴片工艺，线路设想摆列很是随便、混乱而不章法。

优良安靖器的接纳高品德的乃至是入口的元件，全主动贴片出产工艺，元件摆列整洁公道，电路板接纳数字电路手艺，更精致、更不变。

安靖器电路图

安靖器根基目标

安靖器根基的电器目标有：启动电压、任务电压、典范电流、输出功率、冷启动电流、热启动电流、任务效力、任务温度规模等；掩护功效方面则要有超压掩护、高压掩护、空载掩护、短路掩护、反接掩护、防水防振机能等等。这些手艺目标通俗都能够经由进程一些通俗的测试仪器丈量出来，而有些目标则是须要特地的仪器能力测试到的。在这里我重点先容几个典范的数据：

第一、安靖器冷启动时候

经由进程看输出电流能够简略地判定灯的冷启动时候，而更精确的体例是测试HID灯的光通量：好的安靖器能够使HID灯在1秒内能够到达不变光通亮的25%，4秒内能够到达不变光通量的80%，而低于这个规范的都要谨严挑选；

第二、安靖器热启动时候

在灯不变任务后燃烧15秒内，有些安靖器通电后灯胆能够在1秒内到达最高光通亮的80%，几近感受不到延时，而有些安靖器则须要3-5秒的延时能力够使灯胆到达最高光通亮的80%。固然延时少的安靖器品德更好。当安靖器和灯胆都处于通俗任务状况下，你再做频频延续开关的举措，品德好的安靖器通俗任务通俗，有些安靖器会呈现点灯不通俗，灯胆会有一颗亮一颗不亮的景象，须堵截电源再从头开启，这抵花费者而言是个很大的宁静隐患。请花费者在采办时注重这一点；

第三、安靖器的任务体例

今朝安靖器的任务体例分两种，别离是定电流和定功率，尔后者才是能够供给HID久长寿命的准确设想，一个全新的HID灯胆，电极之间的间隔为4.2mm,若要在两个电极之间发生跳电电弧（大名为架弧），就必须在电极两头加以23000V的电压，（点灯以后任务电压会降至70—100V），但跟着点灯次数、时候的增添，两个电极之间的间隔也会越来越远，而要保持电弧跳电的任务电压，也会由85V渐渐增添至110V。定电流安靖器会延续供给一个不变的任务电流，但跟着HID管压的增添，全体输出功率（按照P=VI公式可知）也会由额定的35W渐渐晋升至45W。额定的功率会加快HID灯的老化，下降寿命。轻则致使灯胆牢固座熔毁，重则会销毁灯胆或是安靖器！而接纳定功率输出的安靖器则不会有这类挂念；

第四、输出功率的不变度

HID灯胆的特色决议了它任务的功率只能是35W，太高的功率会加快HID灯的老化，下降寿命。定电流的安靖器是没法保障输出功率的不变的。而定功率的安靖器中，差别的计划其功率的不变规模也有很大的差别；摹拟计划的安靖器功率偏差大要在±3-6W；接纳单片机计划的安靖器的功率偏差大要在±2-4W；而接纳公用芯片或内置DSP内核MCU计划的安靖器，其输出功率的偏差能够做到±0.5W。能最大限制的耽误HID灯的寿命，牢牢跟从HID管压的变更，使HID灯不闪灼，不燃烧。
