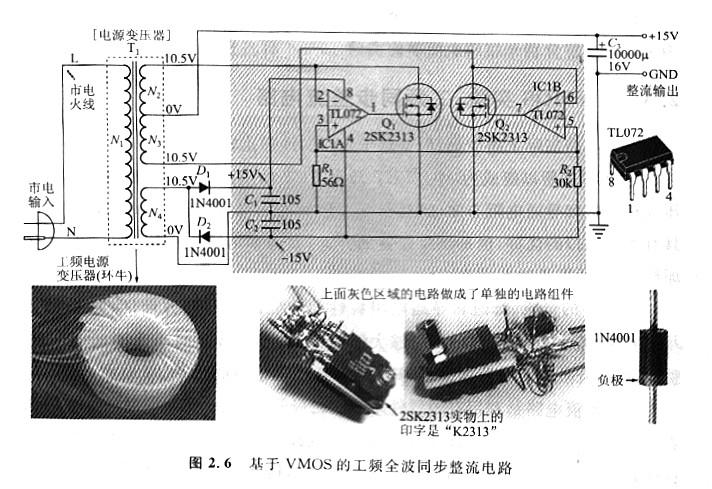

VMOS尝试：工频同步整流电路

这个电路实际上很少见，可是对于入门实际却比拟合用。

VMOS之以是能成为MOSFET甚至FET的利用支流，首要启事是低电压规格的饱和导通电阻非常低，远低于二极管的压降，在高压大电流的利用中具备无可比拟的上风，也是便携装备的首选，就像木书第l章的图1.3闪现的那样，它的低阻特征非常有效。

VMOS的高压、低饱和导通电阻特征的首要利用有两方面，一是DC-DC开关电源，加上它的高速特征，能够大幅度前进电路效力并减小体积；二是同步整流，能够有效前进电路效力，出格是低输入电压电路的效力。

同步整流电路是利用有源器件来替换二极管，用自动伺服节制电路来节制有源器件的开关来仿照二极管遏制整流的电路。因为BJT、IGBT等有源器件在饱和压降方面与二极管比拟j1上风，因此今朝常说的同步整流电路，的确都是基于VMOS的，在30V之内的输入电压规格的电源中，同步整流都有功耗方面的上风，并且输入电压越低，这个上风越大。比拟典范的罕见例子是PC。

同步整流电路多数用于开关电源，即高频整流电路，鲜有效于丁频电路的，这首要是因为同步整流电路的电路庞杂，资本比二极管整流要高良多。并且，VMOS所能合用的上作频次（兆赫兹级别）与市电工频(50/60Hz)比拟，实在是有点牛鼎烹鸡了。

不过，恰是因为这个频次太低了，因此咱们才有能够将电路尽能够简略化，如许咱们就有能够在入门的时候休会到同步整流的上风了。并且，同步整流小但功耗低，整流器件的导通电阻对外电路而言，是电源外部的一局部，在良多利用中，低内阻电源也足非常有效的。

在音频利用中，为了寻求低内阻，功放电路的电源经常用快规复二极管和肖特基二极管来替换通俗整流二极管，前级电路则经常接纳有源伺服和并联稳压电路（固然另有寻求低纹波的需要），单从内阻目标来看，同步整流的目标要较着优于上述体例。
