根基电流源电路
偏置电路有两种，即电流偏置电路和电压偏置电路。设想CMOS摹拟电路时最常用的是电流偏置电路。这是因为MOS晶体管的跨导gm和输入电阻ro是抉择电路任务（缩小增益和频次特征）的根基参数，如式(7.1)所示，这一点能够或许或许用电流I简略地表现出来：
式中，β是沟道长宽比有关的参量；入是ID-VDS特征的斜率。
抱负的电流偏置源电路是在任务环境温度、电源电压、输入电压有变化的环境下依然能够或许或许延续供给恒定电流的电路。

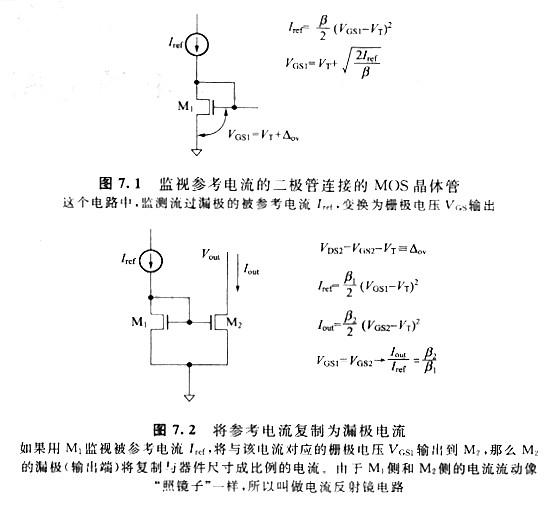

起首，介绍对外部供给的参考电流停止复制、在电路须要的中间制作电流源的体例。为了复制电流，需要监督参考电流的机构。最简略的体例便是二极管跟尾的MOS晶体管。如图7.1所示，假定利用二极管跟尾器件，那末参考电流Iref就被变更为栅极电压VGS：
斟酌到电流初步流过MOS晶体管时的栅极电压VGS，便是阈值电压VT，能够或许或许看出，过驱动电压△ov是为了流过电流Iref，在栅极上额定多加的电压。思考到Mos晶体管的栅极电流是由栅极—源极间电压抉择的（前提是任务在饱和区VDS
