一、掩护板的组成
锂电池（可充型）之以是须要掩护，是由它自身特征决议的。由于锂电池自身的资料决议了它不能被过充、过放、过流、短路及超低温充放电，是以锂电池锂电组件总会随着一块精美的掩护板和一片电流保险器呈现。锂电池的掩护功效凡是由掩护电路板和PTC协同完成，掩护板是由电子电路组成，在-40℃至+85℃的环境下时辰精确的监督电芯的电压和充放回路的电流，立即节制电流回路的通断；PTC在低温环境下避免电池产生卑劣的破坏。
掩护板凡是包含节制IC、MOS开关、电阻、电容及帮助器件NTC、ID存储器等。此中节制IC，在统统通俗的环境下节制MOS开关导通，使电芯与外电路相同，而当电芯电压或回路电流跨越划定值时，它立即（数十毫秒）节制MOS开关关断，掩护电芯的宁静。NTC是Negative temperaturecoefficient的缩写，意即负温度系数，在环境温度下降时，其阻值下降，利用电装备或充电装备实时反映、节制外部间断而遏制充放电。ID 存储器常为单线接口存储器，ID是Identification 的缩写即身份辨认的意义，存储电池品种、出产日期等信息。可起到产物的可追溯和利用的限定。
通俗请求在-25℃～85℃时Control(IC)检测节制电芯电压与充放电回路的任务电流、电压，在统统通俗环境下C-MOS开关管导通，使电芯与掩护电路板处于通俗任务状况，而当电芯电压或回路中的任务电流跨越节制IC中比拟电路预设值时，在15～30ms内（差别节制IC与C-MOS有差别的呼合时候），将CMOS关断，即封闭电芯放电或充电回路，以保障利用者与电芯的宁静。

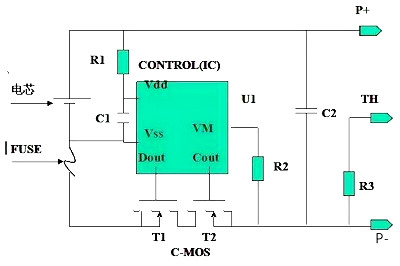

掩护板首要整机的功效先容
R1：基准供电电阻；与IC外部电阻组成分压电路，节制外部过充、过放电压比拟器的电平翻转；通俗在阻值为330Ω、470Ω比拟多；当封装情势（即用规范元件的长和宽来表现元件巨细，如0402封装标识此元件的长和宽别离为1.0mm和0.5mm）较大时，会用数字标识其阻值，如贴片电阻上数字标识473， 即表现其阻值为47000Ω即47KΩ（第三位数表现在前两位后面加0的位数）。
R2：过流、短路检测电阻；经由过程检测VM端电压节制掩护板的电流 ，焊接不良、破坏会形成电池过流 、短路无掩护，通俗阻值为1KΩ、2KΩ较多。
R3：ID辨认电阻或NTC电阻（后面有先容）或二者都有。
总结：电阻在掩护板中为玄色贴片，用万用表可测其阻值，当封装较大时其阻值会用数字表现，表现体例如上所述，固然电阻阻值通俗都有误差，每一个电阻都有精度规格，如10KΩ电阻规格为+/－5％精度则其阻值为9.5KΩ －10.5KΩ规模内都为及格。
C1、C2：由于电容两头电压不能渐变，起刹时稳压和滤波感化。总结：电容在掩护板中为黄色贴片，封装情势0402较多，也有多数0603封装(1.6mm长,0.8mm宽)；用万用表检测其阻值通俗为无限大或MΩ级别；电容泄电会产生自耗电大，短路无自规复景象。FUSE：通俗FUSE或PTC（Positive Temperature Coefficient的缩写，意义是正温度系数）；避免不宁静大电流和低温放电的产生，此中PTC有自规复功效。
总结：FUSE在掩护板中通俗为红色贴片，LITTE公司供给FUSE会在FUSE上标识字符D-T，字符表现意义为FUSE能蒙受的额外电流，如表现D额外电流为0.25A，S为4A，T为5A等。
U1：节制IC；掩护板一切功效都是IC经由过程监督毗连在VDD-VSS间的电压差及VM-VSS间的电压差而节制C-MOS履行开关举措来完成的。
Cout：过充节制端；经由过程MOS管T2栅极电压节制MOS管的开关。
Dout：过放、过流、短路节制端；经由过程MOS管T1栅极电压节制MOS管的开关。
VM：过流、短路掩护电压检测端；经由过程检测VM真个电压完成电路的过流、短路掩护
（U（VM）=I*R（MOSFET））。
总结：IC在掩护板中通俗为6个管脚的封装情势，其辨别管脚的体例为：在封装体上标识斑点的四周为第1管脚，而后逆时针扭转别离为第2、3、4、5、6管脚；如封装体上无斑点标识，则正看封装体上字符左下为第1管脚，其他管脚逆时针类推）C-MOS：场效应开关管；掩护功效的完成者 ；连焊、虚焊、假焊、击穿时会形成电池无掩护、无显现、输入电压高等不良景象。
总结：CMOS在掩护板中通俗为8个管脚的封装情势，它时由两个MOS管组成，相称于两个开关，别离节制过充掩护和过放、过流、短路掩护；其管脚辨别体例和IC一样。
在掩护板通俗环境下，Vdd为高电平，Vss、VM为低电平，Dout、Cout为高电平；当Vdd、Vss、VM任何一项参数变更时，Dout或Cout的电平将产生变更，此时MOSFET履行响应的举措（开、关电路），从而完成电路的掩护和规复功效。
1．NTC电阻测试：
用万用表间接丈量NTC电阻值，再与《温度变更与NTC阻值对照指点》对照。
2．辨认电阻测试：
用万用表间接丈量辨认电阻值，再与《掩护板主要名目办理表》对照。
3.自耗电测试：

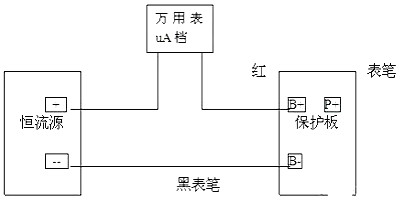

调恒流源为3.7V/500mA；万用表设置为uA档，表笔拔出uA接孔，而后与恒流源串连起来接掩护板B+、B-以下图所示：此时万用表的读数即为掩护板的自耗电，如无读数用镊子或锡线短接B-、P-，激活电路。
4.短路掩护测试：

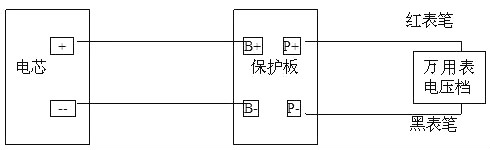

电芯接到掩护板B+、B-上，用镊子或锡线短接B-、P-，再短接P+、P-；短路后用万用表测掩护板开路电压（以下图所示）；频频短接3-5次，此时万用表读数应与电芯分歧，掩护板应无冒烟、爆裂等景象。
5.内阻测试：
体例一、如右图毗连好电路．用内阻测试仪测B-、P-间的阻值为RI，再测B+、P+间的阻值为R2，内阻测试仪自身内阻为R3，则掩护板的内阻为R1+R2-2R3．
体例二、
如右图接好电路。
用万用表别离测3+、P+间及B-、P-间电压。所得电压值即为掩护板的内阻，由于电路中的电流为LA，根据欧姆定律：R=U/I。
如上图所示接好电路，根据主要名目办理表设置好锂易安数据，再按主动按钮，接好后按红表笔上的按钮停止测试。此时锂易安测试仪的灯应逐次点亮，表现机能OK。按显现键查抄测试数据：‘Chg’表现过充掩护电压；‘Dis’表过放掩护电压；‘Ocur’表现过流掩护电流。
