三端稳压器道理 三端稳压器利用电路图 三端稳压器电路 KIA MOS管
信息来历：本站 日期：2018-03-30
在电路板上，咱们常常会看到一个近似三极管的元件---三端稳压器。三端稳压器常常利用在须要电压变更的处所。如18伏变12伏、12伏变5伏。
罕见的三端稳压器有78系列的7805、7808、7809、7812、7824等。78前面的数字代表稳压器输入的电压值。78系列的稳压器输入都为正压。如7805代表输入正5伏、7812代表输入正12伏。别的一种输入负压的三端稳压器是79系列的。如7905代表输入伏5伏电压、7912代表输入负12伏电压。
有的三端稳压器标注带字母，那是代表蒙受电流。如输入电流以78(或79)前面加字母来辨别。L表现0.1;AM表现0.5A，无字母表现1.5A，如78L05表求5V 0.1A。罕见的三端稳压器管脚摆列通俗是带字的那面朝向咱们时，左侧的第一个脚为输入正极，中间为负极，最右侧为输入正极。
在三端稳压器输入端与输入端城市有一个电解电容。利用三端稳压器要注重输入与输入之间的电压差不能太小。以7805为例，该三端稳压器的牢固输入电压是5V，而输入电压最少大于7V，如许输入/输入之间有2-3V及以上的压差。使调剂管保障任务在缩小区。但压差获得大时，又会增添集成块的功耗，以是，二者应统筹，即既保障在最大负载电流时调剂管不进入饱和，又不至于功耗偏大。别的通俗在三端稳压器的输入输入端接一个二极管，用来防止输入端短路时,输入端存储的电荷经由过程稳压器,而破坏器件。
三端稳压器的毛病率不高，最罕见的是管脚开焊。但在维修中常常是咱们检测电压是不是通俗的一个检测点，以是很有须要对它停止领会。
电子产物中罕见到的三端 稳压 集成电路有正电压输入的78 ×× 系列和负电压输入的79××系列。故名思义，三端IC是指这类稳压用的集成电路 只要三条 引脚输入，别离是输入端、 接地端 和 输入端。它的模样象是通俗的三极管，TO- 220 的规范封装，也有9013模样的TO-92 封装。
用 78/79系列三端稳压IC 来构成稳压电源所需的核心元件少少，电路外部另有过流、过热及调剂管的掩护电路，利用起来靠得住 、便利 ，并且价钱自制。该系列集成稳压IC型号中的78或79前面的数字代表该三端集成稳压电路的输入电压，如7806表现输入电压为正6V，7909表现输入电压为负9V。
78/79系列三端稳压IC 有良多电子厂家出产，80年月就有了，凡是前缀为出产厂家的代号，如TA7805是东芝的产物，AN7909是松下的产物。
偶然在 数字78或79前面另有一个M或L，如78M12或79L24， 用来辨别输入电流和封装情势等， 此中78L调系列的最大输入电流为100mA ， 78M系列最大输入电流为1A，78系列最大输入电流为1．5A。 它的封装也有 多种，详 见图。塑料封装的稳压电路具备装置轻易、价钱昂贵等长处，是以用得比拟多。 79系列除输入电压为负。引出脚摆列不 同之外，定名体例、形状等均与78系列的不异。
由于三端牢固集成稳压电路的利用便利，电子建造中常常接纳，能够用来改装分立元件的稳压电源，也常常常利用作电子装备的任务电源。电路图如图所示。
注重三端集成稳压电路的输入、输入和接地端毫不能接错，不然轻易烧坏。通俗 三端集成稳压电路的最小输入、输入电压差约为2V，不然不能输入不变的电压，通俗应使电压差坚持在4-5V，即经 变压器变压，二极管整流，电容器滤波后的电压应比稳压值高一些 。
在现实利用中， 应在三端集成稳压电路上装置充足大的散热器 （固然小功率的前提下不必）。当稳压管温度太高时，稳压机能将变差，乃至破坏。
当建造中须要一个能输入1．5A以上电流的稳压电源，凡是接纳 几块三端稳压电路并联起来，使其最大输入电流为N个1．5A，但利用时需注重：并联利用的集成稳压电路应接纳统一厂家、统一批号的产物，以保障参数的分歧。别的在输入电流上留有必然的余量，以防止个体集成稳压电路生效时致使其余电路的连锁销毁。

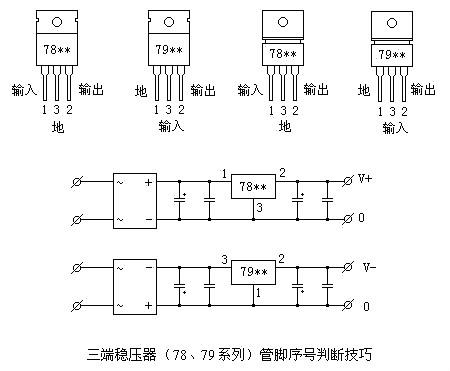

在 78 ** 、 79 ** 系列三端稳压器中最常利用的是 TO-220 和 TO-202 两种封装。这两种封装的图形和引脚序号、引脚功效如附图所示。图中的引脚号标注体例是根据引脚电位从高究竟的挨次标注的。如许标注便于影象。引脚 ①为最高电位，③脚为最低电位，②脚居中。从图中能够看出，不管正压仍是负压，②脚均为输入端。对 78**正压系列，输入是最高电位，天然是①脚，地端为最低电位，即③脚，如附图所示。对与79**负压系列，输入为最低电位，天然是③脚，而地端为最高电位，即①脚，如附图所示。别的，还应注重，散热片老是和最低电位的第③脚相连。如许在78**系列中，散热片和地相毗连，而在79**系列中，散热片却和输入审察毗连。

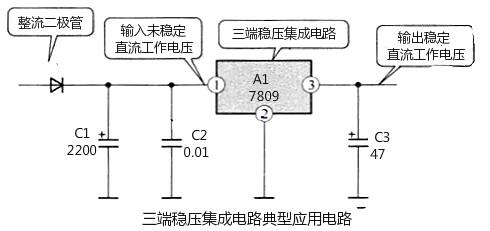

下图所示是三端稳压集成电路典范利用电路。A1是三端稳压集成电路，它接在整流、滤波电路以后，输入A1的是未不变的直流任务电压，输入的是颠末不变的直流任务电压。
1、1脚是集成电路的直流电压输入引脚，从整流、滤波电路输入的未不变直流电压从这一引脚输入到A1内电路中。
2、2脚是接地引脚，在典范利用电路中接地，若是须要停止直流输入电压的调剂时，该引脚不间接接地。
3、3脚是不变直流电压输入引脚，其输入的直流电压加到负载电路中。
1、电路中的C1为滤波电容，其容量比拟大。
2、C2是高频滤波电容，用来降服C1的感抗特征。
3、C3是三端集成稳压电路输入端滤波电容，通俗容量较小。
