三端稳压管是一种直到临界反向击穿电压前都具备很高电阻的半导体器件。稳压管在反向击穿时，在必然的电流规模内（或说在必然功率消耗规模内），端电压几近不变，表现出稳压特征，是以普遍利用于稳压电源与限幅电路当中。三端稳压管，首要有两种，一种输出电压是牢固的，称为牢固输出三端稳压管，另外一种输出电压是可调的，称为可调输出三端稳压管。
电子产物通俗三端稳压集成电路有一个正电压输出78xx系列79x系列和负电压输出。是以,公义,三端集成电路是指电压调剂器和集成电路和三针输出,输出,接地端和输出端。它看起来像通俗三极管、TO-220规范封装,有9013-92封装的。用78/79系列三端稳压集成电路构成几个核心组件所需的稳压电源,外部电路和过流、过热和调剂管掩护电路,并且价钱自制。这一系列的集成稳压集成电路模子在78或79的数字代表三端集成稳压电路的输出电压,如7806表现输出电压6v,79099v输出电压是负的。78/79系列的三端稳压IC有良多电子产物制作商,在80年月,凡是一个前缀的代码,比方TA7805是东芝产物,AN7909是松下的产物。
偶然在78或78L和M或数目,如78m12或79l24,用来辨别输出电流和包装情势,等等,此中78L系列的最大输出电流100毫安,78系列最大输出电流是1、78系列,最大输出电流1.5a。它也有各类百般的封装,如图表所示。塑料封装的调理电路具备装置便利,价钱昂贵,以是更多。79系列除输出电压是负的。致使支配差别的脚,定名体例,如外形是一样的78系列。由于三个牢固集成稳压电路轻易利用,常常利用于电子产物,能够用于点窜的分立元件稳压电源,也经常常利用作电力电子器件的任务。电路图如图所示。注重三端集成稳压电路的输出,输出,和接地端必须不是毛病的,不轻易烧坏。通俗三端集成稳压电路的最小输出和输出电压差的2v,不然不能不变的输出电压,应当坚持电压差通俗在4到5v,即变压器变压器、二极管整流器,电容滤波后的电压应当高于调理值。

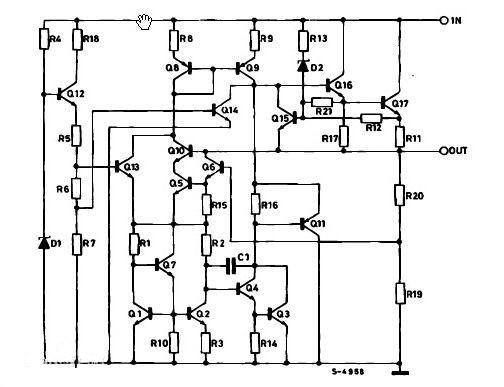

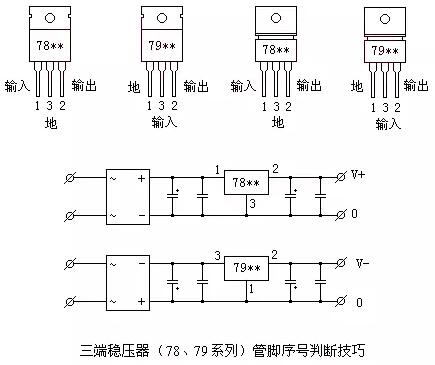

在理论中,应当在三个集成稳压电路装置散热器充足大(小功率前提下不,固然)。稳压管温度太高时,电压不变机能将变得更糟,乃至危险。当须要能够输出一个1。跨越5电流稳压电源,凡是须要几三端稳压电路并联为1.5n的最大输出电流,但在利用时必须注重到:并行的集成稳压电路应当利用不异的制作商,统一批次的产物,以确保参数的分歧。额定补助必须输出电流,为了防止单个集成稳压电路毛病缘由链熄灭在其余电路。在78,79**系列三端稳压器是最常常利用在-220,-202,两种包装。这两种包装图形和暗码,暗码函数如附图所示。销数图中标记体例是根据定单销潜伏的高分。很轻易记祝销(1)为最高潜力,(3)脚最低的潜力,(2)中间，从图能够看出,正压和负压,(2)脚输出。**78系列正压,输出是最高的潜力,天然是(1)脚,最低能够竣事,或(3)脚,如附图所示。79**负压系列,输出最低的潜力,天然是3英尺,和竣事最高的潜力,即(1),如附图所示。另外,还应注重,散热器老是第一个(3)毗连到脚和最低的潜力。以是在78**系列、散热片和毗连,并在79**系列、散热器和输出的毗连。
THREE TERMINAL REGULATORS
|
Part Number |
Maximum Ratings |
Vout（V） |
Package
|
|||
|
VIN（V） |
IOUT（mA） |
Min |
Typ |
Max |
||
|
KIA7805 |
30 |
1.5A |
4.8 |
5 |
5.2 |
TO-92、SOT-89 |
|
KIA78L05 |
30 |
100 |
4.8 |
5 |
5.2 |
SO-89 |
|
KIA78L05FS |
30 |
200 |
4.82 |
5 |
5.17 |
TO-92、SOT-89 |
|
KIA78L06 |
30 |
100 |
5.76 |
6 |
6.24 |
TO-92、SOT-89 |
|
KIA78L08 |
30 |
100 |
7.68 |
8 |
8.32 |
TO-92、SOT-89 |
|
KIA78L09 |
30 |
100 |
8.64 |
9 |
9.36 |
TO-92、SOT-89 |
|
KIA78L10 |
30 |
100 |
9.6 |
10 |
10.4 |
TO-92、SOT-89 |
|
KIA78L12 |
30 |
100 |
11.52 |
12 |
12.48 |
TO-92、SOT-89 |
|
KIA78L15 |
30 |
100 |
14.4 |
15 |
15.6 |
TO-92、SOT-89 |
|
KIA78L18 |
30 |
100 |
17.28 |
18 |
18.72 |
TO-92、SOT-89 |
|
KIA78L24 |
40 |
100 |
23.04 |
24 |
24.96 |
TO-92、SOT-89 |
|
KIA79L05 |
-35 |
100 |
-4.8 |
-5 |
-5.2 |
TO-92、SOT-89 |
|
KIA79L06 |
-35 |
100 |
-5.76 |
-6 |
-6.24 |
TO-92、SOT-89 |
|
KIA79L08 |
-35 |
100 |
-7.68 |
-8 |
-8.32 |
TO-92、SOT-89 |
|
KAI79L09 |
-35 |
100 |
-8.64 |
-9 |
-9.36 |
TO-92、SOT-89 |
|
KIA79L10 |
-35 |
100 |
-9.6 |
-10 |
-10.4 |
TO-92、SOT-89 |
|
KIA79L12 |
-35 |
100 |
-11.52 |
-12 |
-12.48 |
TO-92、SOT-89 |
|
KIA79L15 |
-35 |
100 |
-14.4 |
-15 |
-15.6 |
TO-92、SOT-89 |
|
KIA79L18 |
-35 |
100 |
-17.28 |
-18 |
-18.72 |
TO-92、SOT-89 |
|
KAI79L24 |
-40 |
100 |
-23.04 |
-24 |
-24.96 |
TO-92、SOT-89 |
|
Part Number |
Maximum Ratings |
Vout（V） |
Package
|
|||
|
VIN（V） |
IOUT（mA） |
Min |
Typ |
Max |
||
|
KIA1117-ADJ |
12 |
1000 |
|
-1.25 |
|
SOT223 |
|
KIA1117-1.8 |
12 |
1000 |
1.764 |
1.8 |
1.836 |
SOT223 |
|
KIA1117-2.5 |
12 |
1000 |
2.45 |
2.5 |
2.55 |
SOT223 |
|
KIA1117-3.3 |
12 |
1000 |
3.234 |
3.3 |
3.366 |
SOT223 |
|
KIA1117-5.0 |
12 |
1000 |
4.9 |
5 |
5.1 |
SOT223 |
|
KIA133 |
12 |
500 |
3.27 |
3.3 |
3.33 |
SOT89 |
|
Part Number |
Maximum Ratings |
Vout（V） |
Package
|
|||
|
VIN（V） |
IOUT（mA） |
Min |
Typ |
Max |
||
|
KIA431 |
36 |
350 |
2.487 |
2.5 |
2.513 |
TO-92、SOT23 |
|
KIA431 |
36 |
750 |
2.487 |
2.5 |
2.513 |
SOT89 |
